弹性柱销联轴器参数

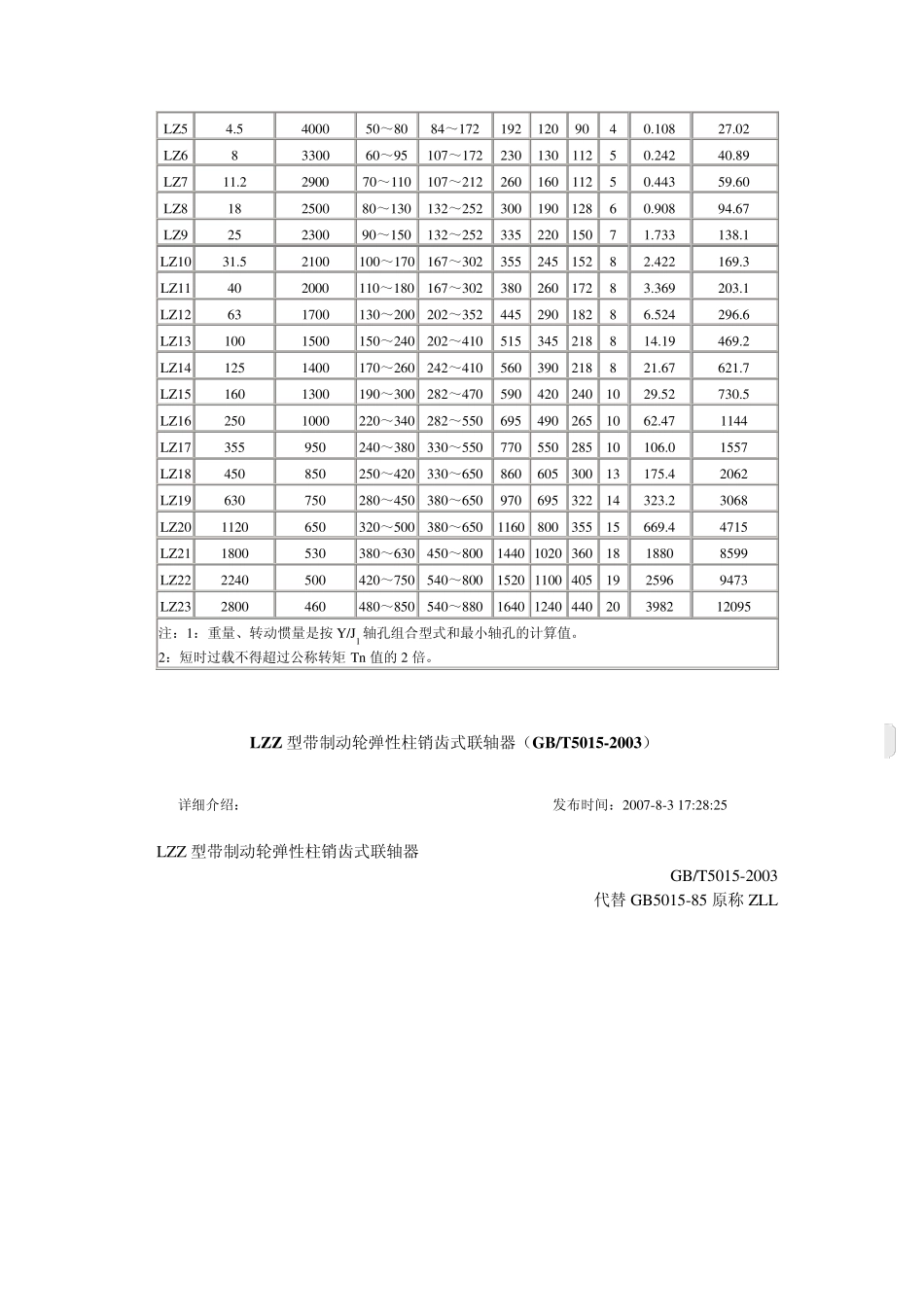

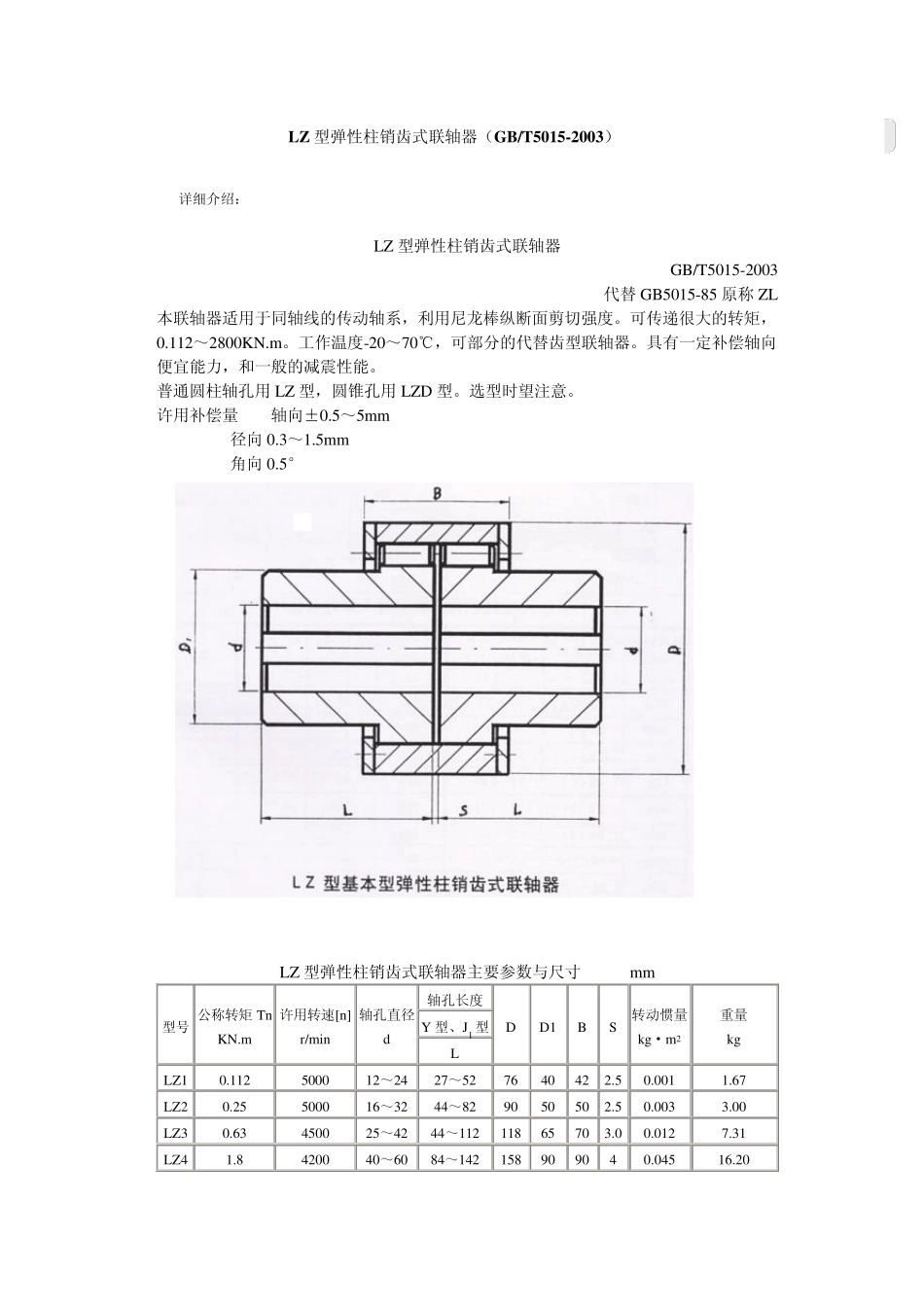

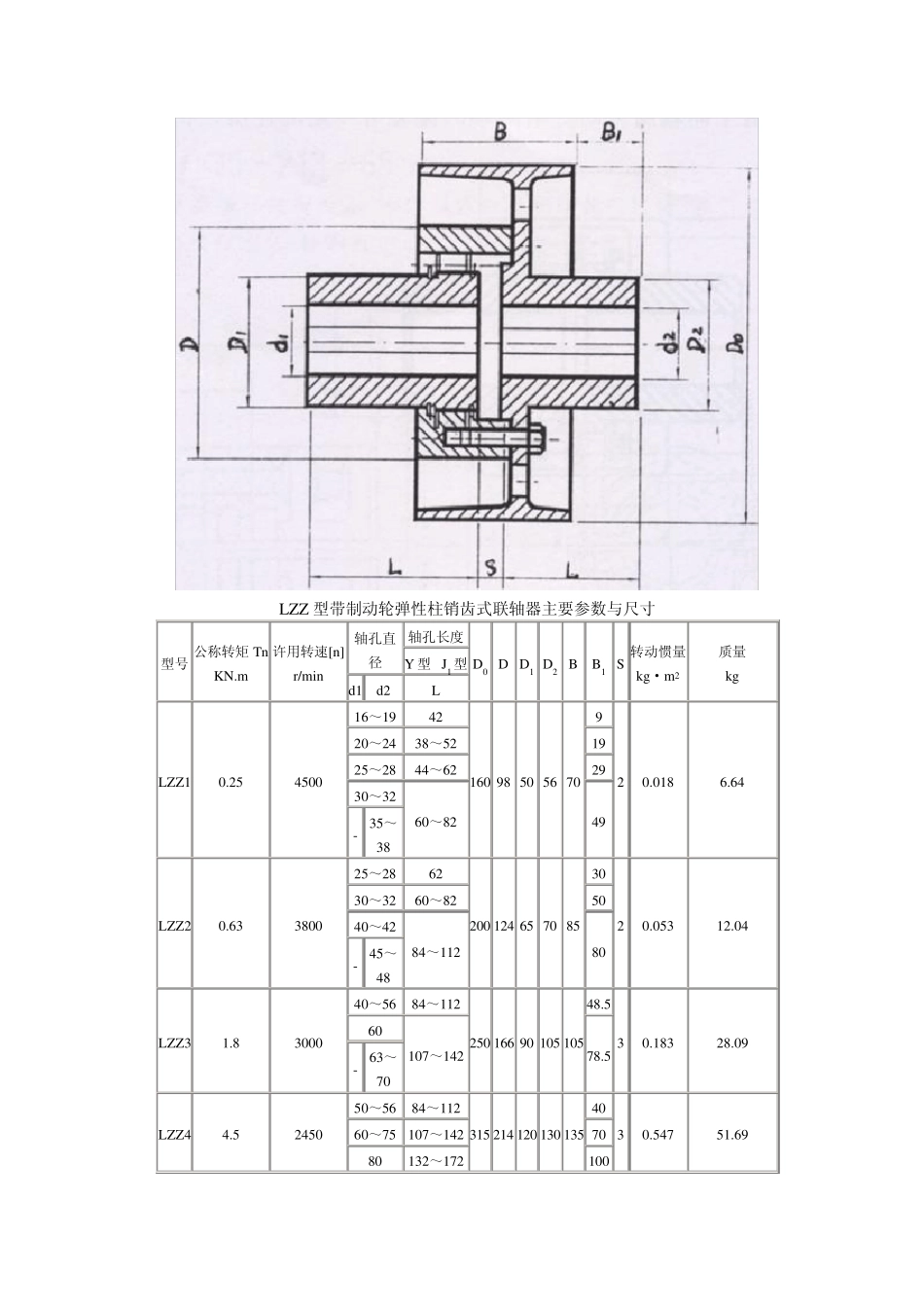

LZ型弹性柱销齿式联轴器（GB/T5015-2003） 详细介绍： LZ 型弹性柱销齿式联轴器 GB/T5015-2003 代替GB5015-85 原称ZL 本联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。可传递很大的转矩，0.112～2800KN.m。工作温度-20～70℃，可部分的代替齿型联轴器。具有一定补偿轴向便宜能力，和一般的减震性能。 普通圆柱轴孔用LZ 型，圆锥孔用LZD 型。选型时望注意。 许用补偿量 轴向±0.5～5mm 径向0.3～1.5mm 角向0.5° LZ 型弹性柱销齿式联轴器主要参数与尺寸 mm 型号 公称转矩Tn KN.m 许用转速[n] r/min 轴孔直径 d 轴孔长度 D D1 B S 转动惯量 kg²m2 重量 kg Y 型、J1 型 L LZ1 0.112 5000 12～24 27～52 76 40 42 2.5 0.001 1.67 LZ2 0.25 5000 16～32 44～82 90 50 50 2.5 0.003 3.00 LZ3 0.63 4500 25～42 44～112 118 65 70 3.0 0.012 7.31 LZ4 1.8 4200 40～60 84～142 158 90 90 4 0.045 16.20 LZ5 4.5 4000 50～80 84～172 192 120 90 4 0.108 27.02 LZ6 8 3300 60～95 107～172 230 130 112 5 0.242 40.89 LZ7 11.2 2900 70～110 107～212 260 160 112 5 0.443 59.60 LZ8 18 2500 80～130 132～252 300 190 128 6 0.908 94.67 LZ9 25 2300 90～150 132～252 335 220 150 7 1.733 138.1 LZ10 31.5 2100 100～170 167～302 355 245 152 8 2.422 169.3 LZ11 40 2000 110～180 167～302 380 260 172 8 3.369 203.1 LZ12 63 1700 130～200 202～352 445 290 182 8 6.524 296.6 LZ13 100 1500 150～240 202～410 515 345 218 8 14.19 469.2 LZ14 125 1400 170～260 242～410 560 390 218 8 21.67 621.7 LZ15 160 1300 190～300 282～470 590 420 240 10 29.52 730.5 LZ16 250 1000 220～340 282～550 695 490 265 10 62.47 1144 LZ17 355 950 240～380 330～550 770 550 285 10 106.0 1557 LZ18 450 850 250～420 330～650 860 605 300 13 175.4 2062 LZ19 630 750 280～450 380～650 970 695 322 14 323.2 3068 LZ20 1120 650 320～500 380～650 1160 800 355 15 669.4 4715 LZ21 1800 530 380～630 450～800 1440 1020 360 18 1880 8599 LZ22 22...
