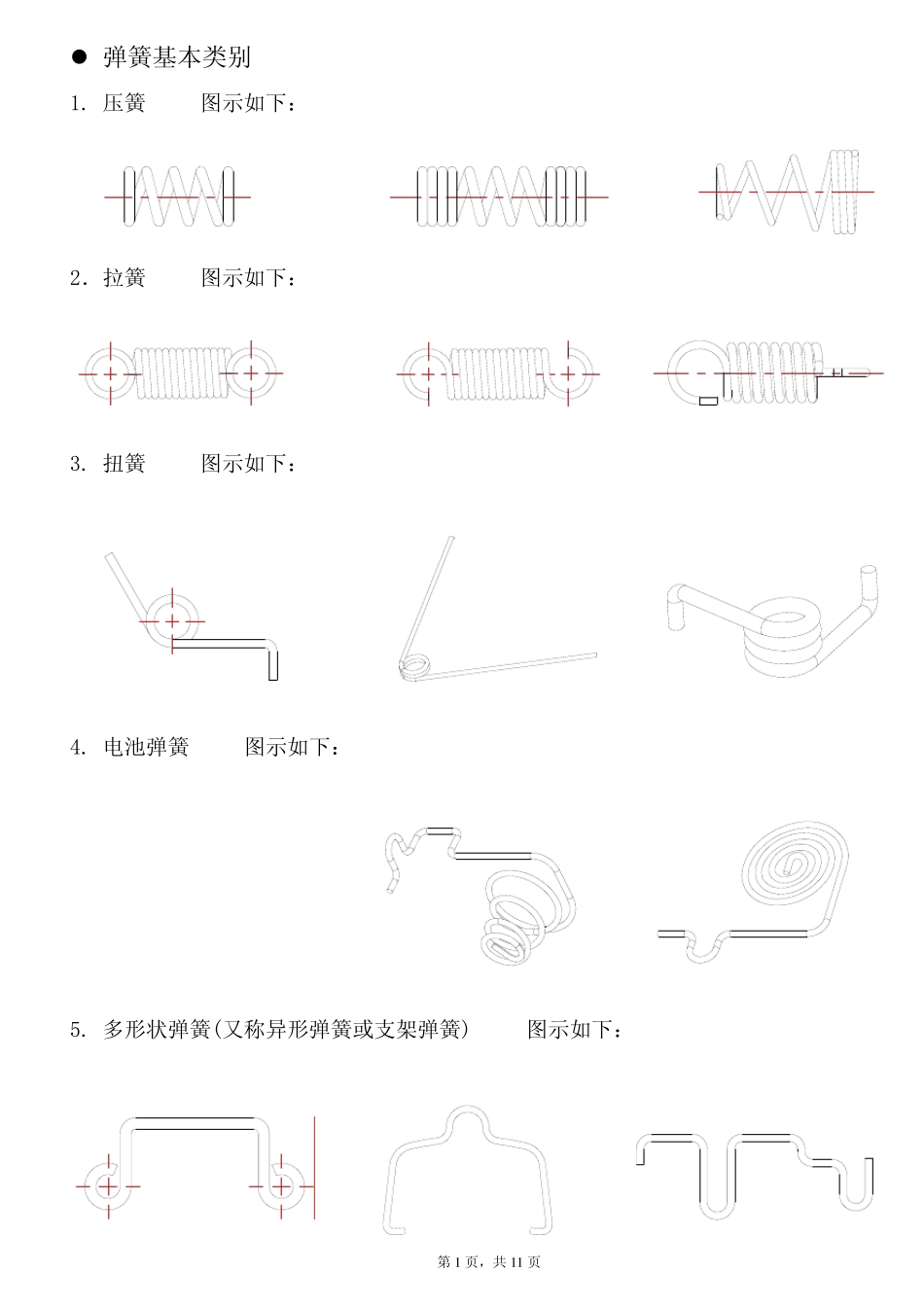

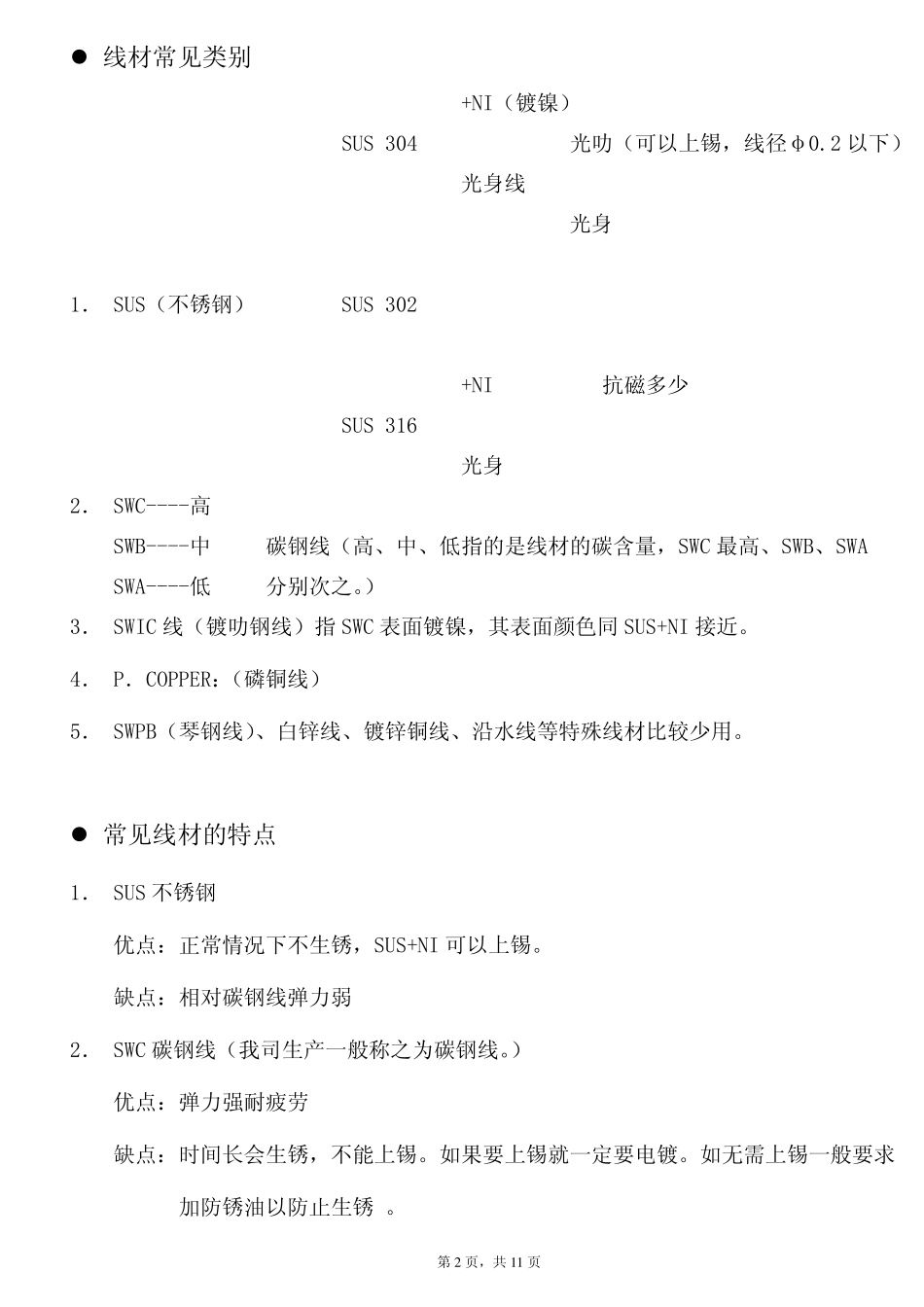

第1 页，共 1 1 页 弹簧基本类别 1. 压簧 图示如下： 2．拉簧 图示如下： 3. 扭簧 图示如下： 4. 电池弹簧 图示如下： 5. 多形状弹簧(又称异形弹簧或支架弹簧) 图示如下： 第2 页，共1 1 页 线材常见类别 +NI（镀镍） SUS 304 光叻（可以上锡，线径φ0.2 以下） 光身线 光身 1． SUS（不锈钢） SUS 302 +NI 抗磁多少 SUS 316 光身 2． SWC----高 SWB----中 碳钢线（高、中、低指的是线材的碳含量，SWC 最高、SWB、SWA SWA----低 分别次之。） 3． SWIC 线（镀叻钢线）指 SWC 表面镀镍，其表面颜色同 SUS+NI 接近。 4． P．COPPER：（磷铜线） 5． SWPB（琴钢线）、白锌线、镀锌铜线、沿水线等特殊线材比较少用。 常见线材的特点 1． SUS 不锈钢 优点：正常情况下不生锈，SUS+NI 可以上锡。 缺点：相对碳钢线弹力弱 2． SWC 碳钢线（我司生产一般称之为碳钢线。） 优点：弹力强耐疲劳 缺点：时间长会生锈，不能上锡。如果要上锡就一定要电镀。如无需上锡一般要求 加防锈油以防止生锈 。 第3 页，共 1 1 页 3． SWIC（镀叻钢线） 优点：弹力较强、耐疲劳且可以上锡，解决了某些弹簧要上锡而又不方便电镀的问题。 缺点：切口会生锈（由于含碳）弹簧本身不能沾水（除油），否则很快就会生锈。 4． SWPB（琴钢线） Piano Wire 是碳钢线中的一种特殊线材，一般指φ0.2mm 或以下的线材。当然粗 线径的琴钢线也是有的，但如非客户特别要求一般不会使用。 5． P．Copper（磷铜线） 铜线本身镀电性较高、电阻较低、但加入磷后，会较为硬身、有弹力、且导电性强。 常见线材热处理之后的变化 1． 热处理：一般来讲，我们所有的产品都会进行热处理（除非客户特别要求或其他一 些另有规定的弹簧） 目的：消除内应力，使其形状固定。 作用：保持原有形状，增强硬度，延长使用寿命，不易疲乏。 颜色：一般来讲，碳钢线要求热至金黄色或黄色，如因线材问题无法达到要求，那 热处理的温度一定要达到规定之要求。不锈钢线对颜色无特殊要求，但要注意热处 理温度。 2． 常用材料 热处理后的变化 项目 材料 外 /内径 正 角 反 角 圈 数 压 力 碳钢线（SWC） 变 小 变 小 变 大 变 多 变 大 镍 钢线（SWIC） 变 小 变 小 变 大 变 多 变 大 不锈钢线（SUS） 变 大 变 大 变 小 变 少 变 小 琴...
