强制性条文汇编(公路工程部分)

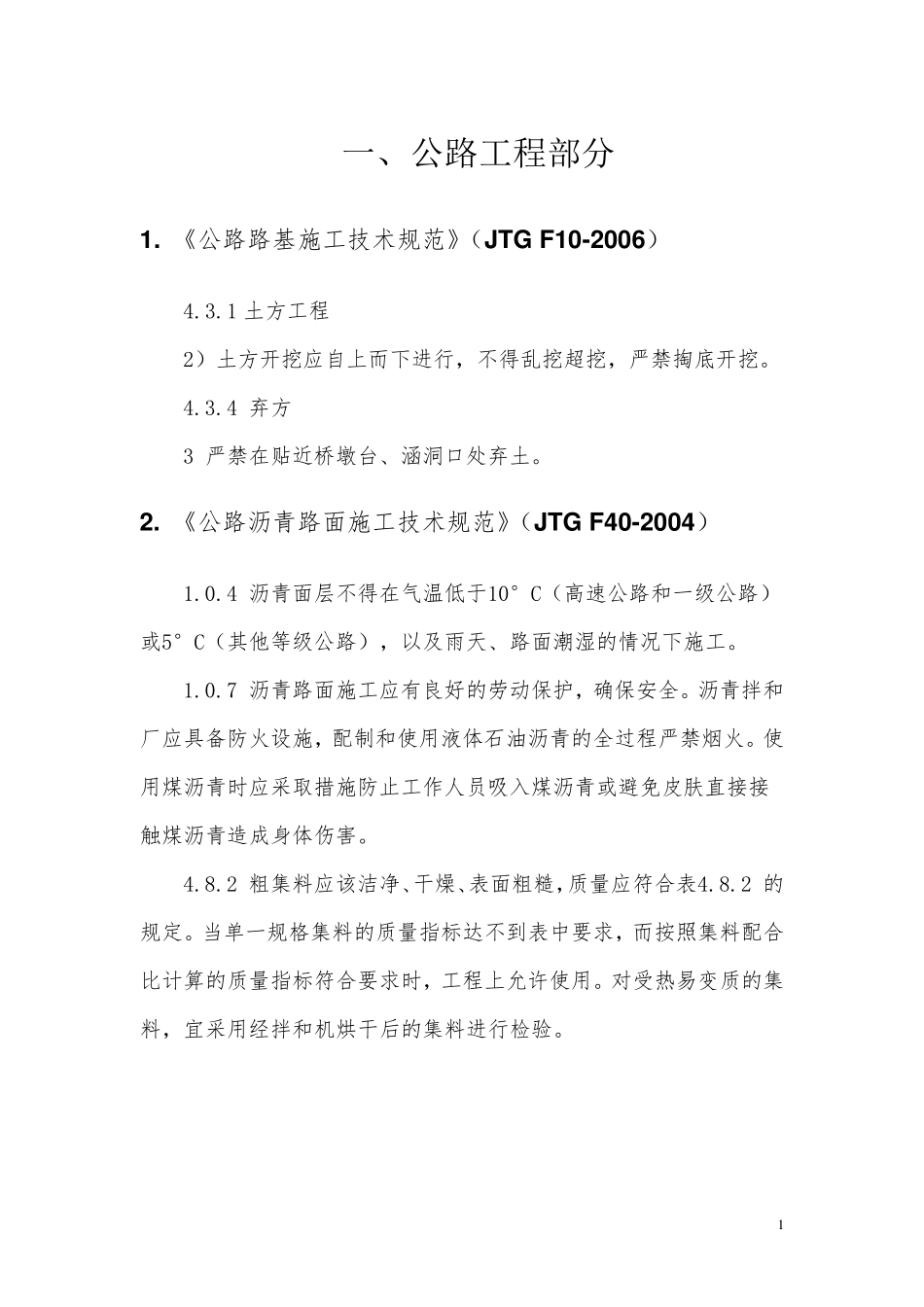

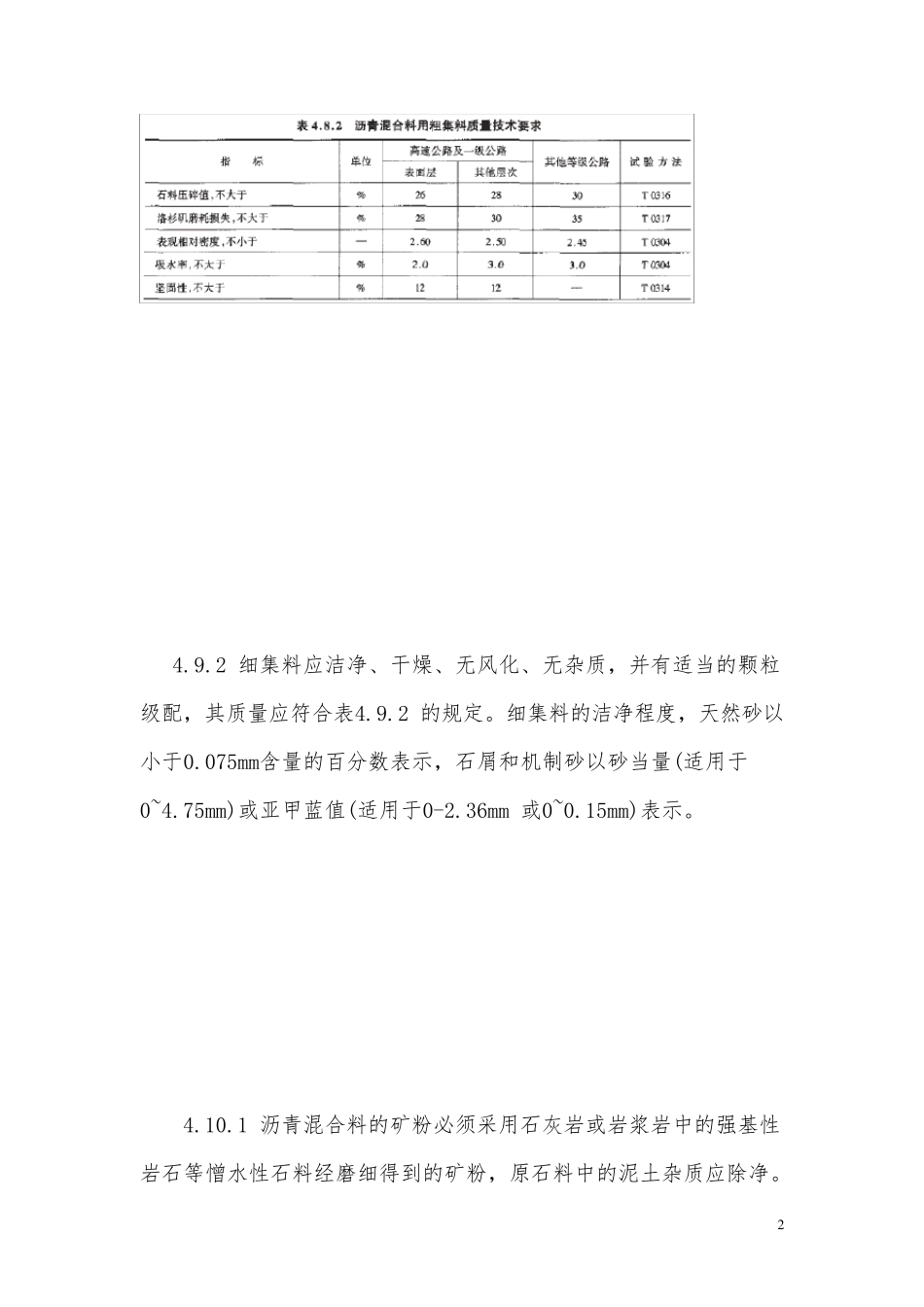

1 一、公路工程部分 1. 《公路路基施工技术规范》（JTG F10-2006） 4.3.1 土方工程 2）土方开挖应自上而下进行，不得乱挖超挖，严禁掏底开挖。 4.3.4 弃方 3 严禁在贴近桥墩台、涵洞口处弃土。 2. 《公路沥青路面施工技术规范》（JTG F40-2004） 1.0.4 沥青面层不得在气温低于10°C（高速公路和一级公路）或5°C（其他等级公路），以及雨天、路面潮湿的情况下施工。 1.0.7 沥青路面施工应有良好的劳动保护，确保安全。沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。 4.8.2 粗集料应该洁净、干燥、表面粗糙，质量应符合表4.8.2 的规定。当单一规格集料的质量指标达不到表中要求，而按照集料配合比计算的质量指标符合要求时，工程上允许使用。对受热易变 质的集料，宜 采用经 拌和机 烘 干后 的集料进行检 验 。 2 4.9.2 细集料应洁净、干燥、无风化、无杂质，并有适当的颗粒级配，其质量应符合表4.9.2 的规定。细集料的洁净程度，天然砂以小于0.075mm含量的百分数表示，石屑和机制砂以砂当量(适用于0~4.75mm)或亚甲蓝值(适用于0-2.36mm 或0~0.15mm)表示。 4.10.1 沥青混合料的矿粉必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。 3 矿粉应干燥、洁净，能自由地从矿粉仓流出，其质量应符合表4.10.1 的要求。 5.7.2 沥青混凝土的压实层最大厚度不宜大于100mm，沥青稳定碎石混合料的压实层厚度不宜大于120mm，但当采用大功率压路机且经试验证明能达到压实度时允许增大到150mm。 5.9.1 热拌沥青混合料路面应待摊铺层完全自然冷却，混合料表面温度低于50°C后，方可开放交通。需要提早开放交通时，可洒水冷却降低混合料温度。 11.4.3 沥青混合料生产过程中，必须按表11 .4 .3 规定的检查项目与频度，对各种原材料进行抽样试验，其质量应符合本规范规定的技术要求。每个检查项目的平行试验次数或一次试验的试样数必须按相关试验规程的规定执行，并以平均值评价是否合格。未列入表中的材料的检查项目和频度按材料质量要求确定。 4 11.4.5 沥青路面铺筑过程中必须随时对铺筑质量进行评定，质 5 量检查的内容、频度、允许差应符合表11.4.5-1、表11.4 .5-2、表11.4.5-3的规定。 6 3. 《公路路面基层施工技术细则》（JTG/T F20-2000） ...
