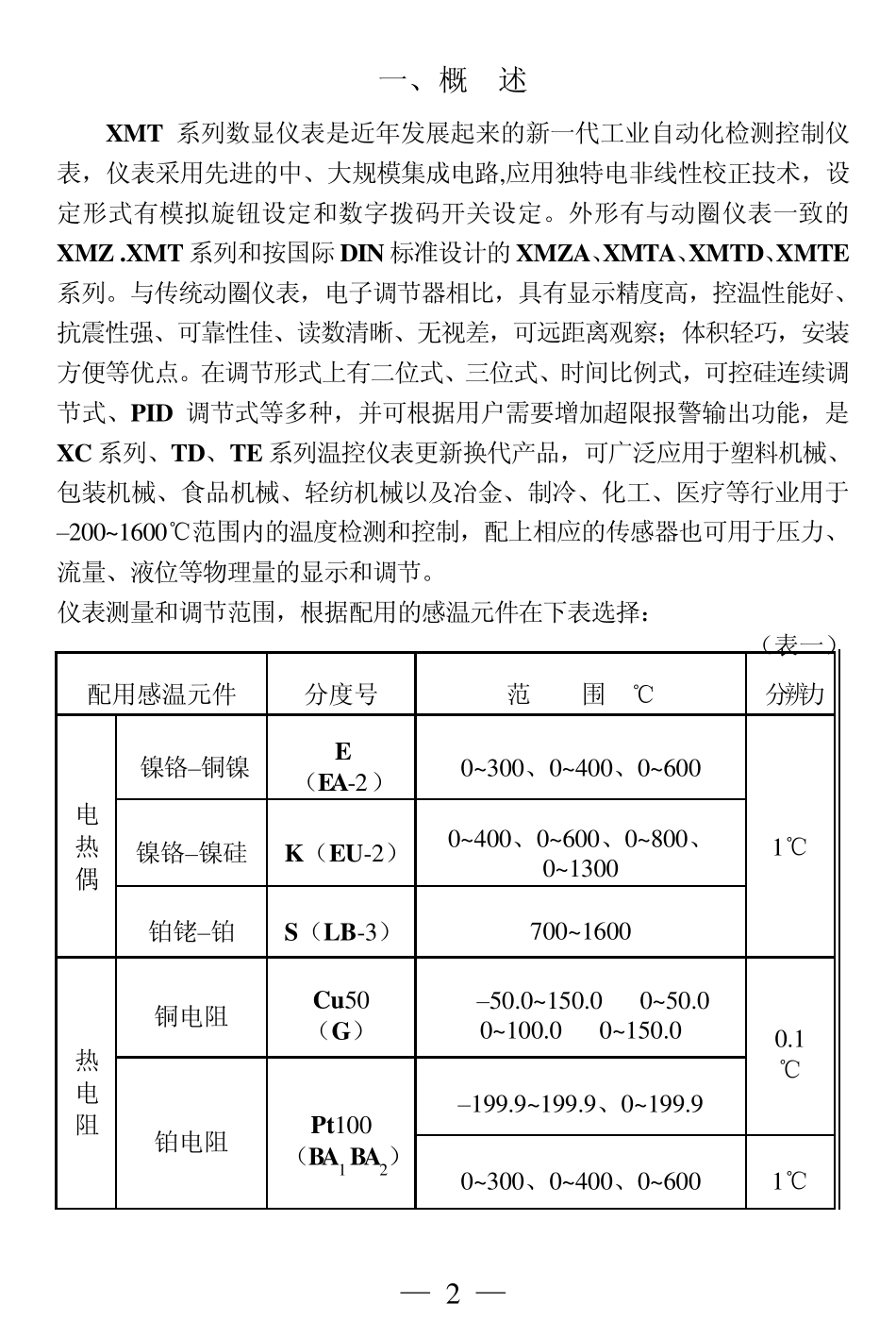

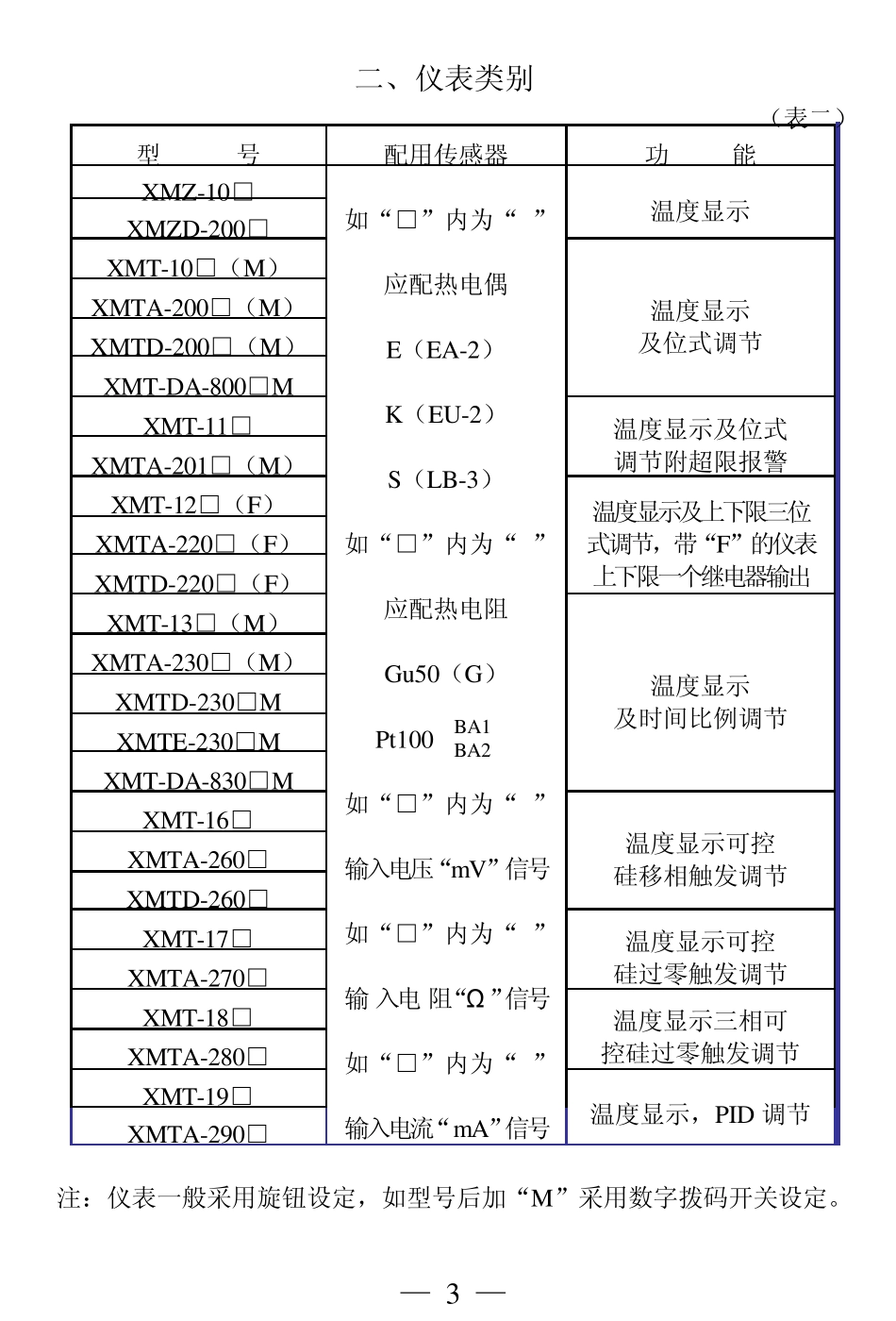

— 1 — XMT XMTA XMTD XMTE XMT-DA 系列 数字式温度显示 调节仪 使用说明书 请认准注册商标:YURON® 北京宇龙仪器仪表有限公司 — 2 —一、概 述 XMT 系列数显仪表是近年发展起来的新一代工业自动化检测控制仪表,仪表采用先进的中、大规模集成电路,应用独特电非线性校正技术,设定形式有模拟旋钮设定和数字拨码开关设定。外形有与动圈仪表一致的XMZ .XMT 系列和按国际 DIN 标准设计的 XMZA、XMTA、XMTD、XMTE系列。与传统动圈仪表,电子调节器相比,具有显示精度高,控温性能好、抗震性强、可靠性佳、读数清晰、无视差,可远距离观察;体积轻巧,安装方便等优点。在调节形式上有二位式、三位式、时间比例式,可控硅连续调节式、PID 调节式等多种,并可根据用户需要增加超限报警输出功能,是XC 系列、TD、TE 系列温控仪表更新换代产品,可广泛应用于塑料机械、包装机械、食品机械、轻纺机械以及冶金、制冷、化工、医疗等行业用于–200~1600℃范围内的温度检测和控制,配上相应的传感器也可用于压力、流量、液位等物理量的显示和调节。 仪表测量和调节范围,根据配用的感温元件在下表选择: (表一) 配用感温元件 分度号 范 围 ℃ 分 辨 力 电 热 偶 镍 铬 –铜 镍 E ( EA - 2 ) 0~300、0~400、0~600 1℃ 镍铬–镍硅 K(EU-2) 0~400、0~600、0~800、0~1300 铂铑–铂 S(LB-3) 700~1600 热 电 阻 铜电阻 Cu 50 (G) –50.0~150.0 0~50.0 0~100.0 0~150.0 0.1℃ 铂电阻 Pt100 ( BA 1 BA 2 ) –199.9~199.9、0~199.9 0~300、0~400、0~600 1℃ — 3 —二、仪表类别 (表二) 型 号 配用传感器 功 能 XMZ-10□ 如“□”内为“1” 应配热电偶 E(EA-2) K(EU-2) S(LB-3) 如“□”内为“2” 应配热电阻 Gu 50(G) Pt100(BA1 BA2) 如“□”内为“3” 输入电压“mV”信号 如“□”内为“4” 输 入电 阻“Ω”信号 如“□”内为“5” 输入电流“ mA”信号 温度显示 XMZD-200□ XMT-10□(M) 温度显示 及位式调节 XMTA-200□(M) XMTD-200□(M) XMT-DA-800□M XMT-11□ 温度显示及位式 调节附超限报警 XMTA-201□(M) XMT-12□(F) 温度显示及上下限三位 式调节,带“F”的仪表 上下限一个继电器输出 XMTA-220□(F) XMTD-220□(F) XMT-13□(M) 温度显示 及时间比例调节 XMTA-230□(M) X...
