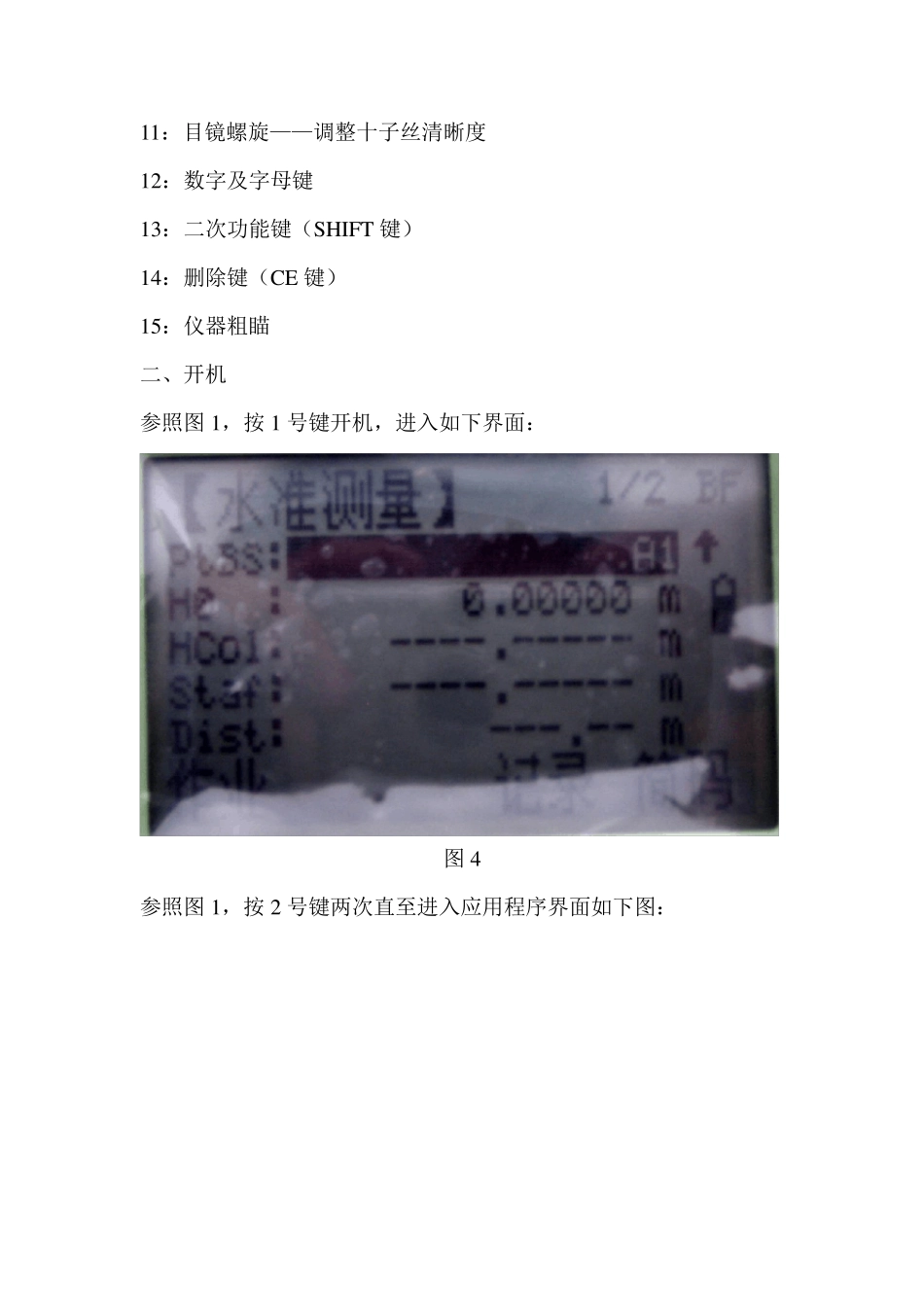

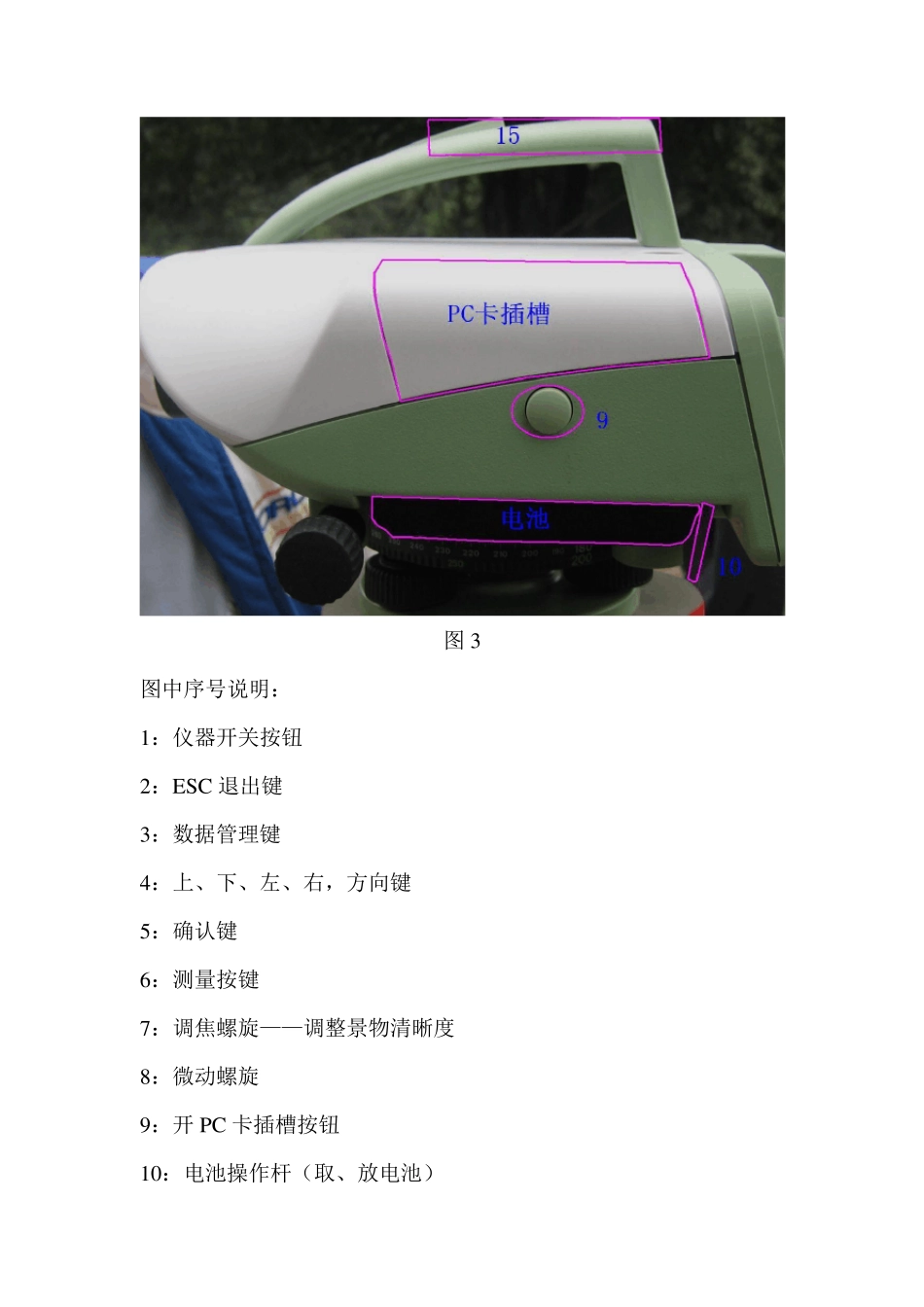

数字水准仪D N A 03 简易操作使用说明书 一、仪器外观 图 1 图 2 图3 图中序号说明： 1：仪器开关按钮 2：ESC 退出键 3：数据管理键 4：上、下、左、右，方向键 5：确认键 6：测量按键 7：调焦螺旋——调整景物清晰度 8：微动螺旋 9：开PC 卡插槽按钮 10：电池操作杆（取、放电池） 11：目镜螺旋——调整十子丝清晰度 12：数字及字母键 13：二次功能键（SHIFT 键） 14：删除键（CE 键） 15：仪器粗瞄 二、开机 参照图 1，按 1 号键开机，进入如下界面： 图 4 参照图 1，按 2 号键两次直至进入应用程序界面如下图： 图5 三、线路测量 参照图1 ，按方向键（4 号区域）选择图5 中的线路测量，按确认键（5 号键）进入如下界面： 图6 四、作业 参照图 1 ，按方向键（4 号区域）选择图 6 中的作业，然后按确认键（5 号键），进入如下界面： 图 7 参照图 1 ，按方向键（4 号区域），选择图 7 中增加，然后按确认键（5号键），进入如下界面： 图8 其中相关解释如下： Job：作业名称，可输入数字及字母，参照图1，在序号12 区域按相应的键可输入数字或字母（按键13 可在数字及字母间切换）输错的按14 号键（CE 键）删除重新输入。 Oper：操作者信息，输入方法同上。 Cmt1：作业注释1，输入方法同上。 Cmt2：作业注释2，输入方法同上。 输入完成后，参照图1，按方向键（4 号区域）选择图8 中粉色方框中回车键，按确认键（5 号键）进入下图 图9 五、线路 在图9 中，参照图1 ，按方向键（4 号区域）选择“2 线路”，按确认键（5 号键）进入下图 图1 0 其相关解释如下： Name：线路名称，可任意输入数字及字母，参照图1，在序号12 区域按相应的键可输入数字或字母（按键13 可在数字及字母间切换），输错按14 号键（CE 键）删除重新输入，线路名称不可重复。 Meth：测量方法，参照图1，按方向键（4 号区域，左、右方向）可对测量方法进行选择，共分 4 种 BF、aBF、BFFB、aBFFB 进行二等及一等水准我们选择 aBFFB，进行三等及以下水准我们可选择 BF。其中，B 表示后视，F 表示前视。aBFFB 模式：往测奇数站为 BFFB，偶数站为 FBBF（返测相反）；BFFB 模式：奇数站为 BFFB，偶数站也为 BFFB；BF 模式：奇数站为 BF，偶数站也为 BF；aBF 模式：往测奇数站为 BF，偶数站为 FB（返测相反）。 PtID：自动点号的起始点号，输入法同上。 H0：起...
