数字电路实验Multisim仿真汇总

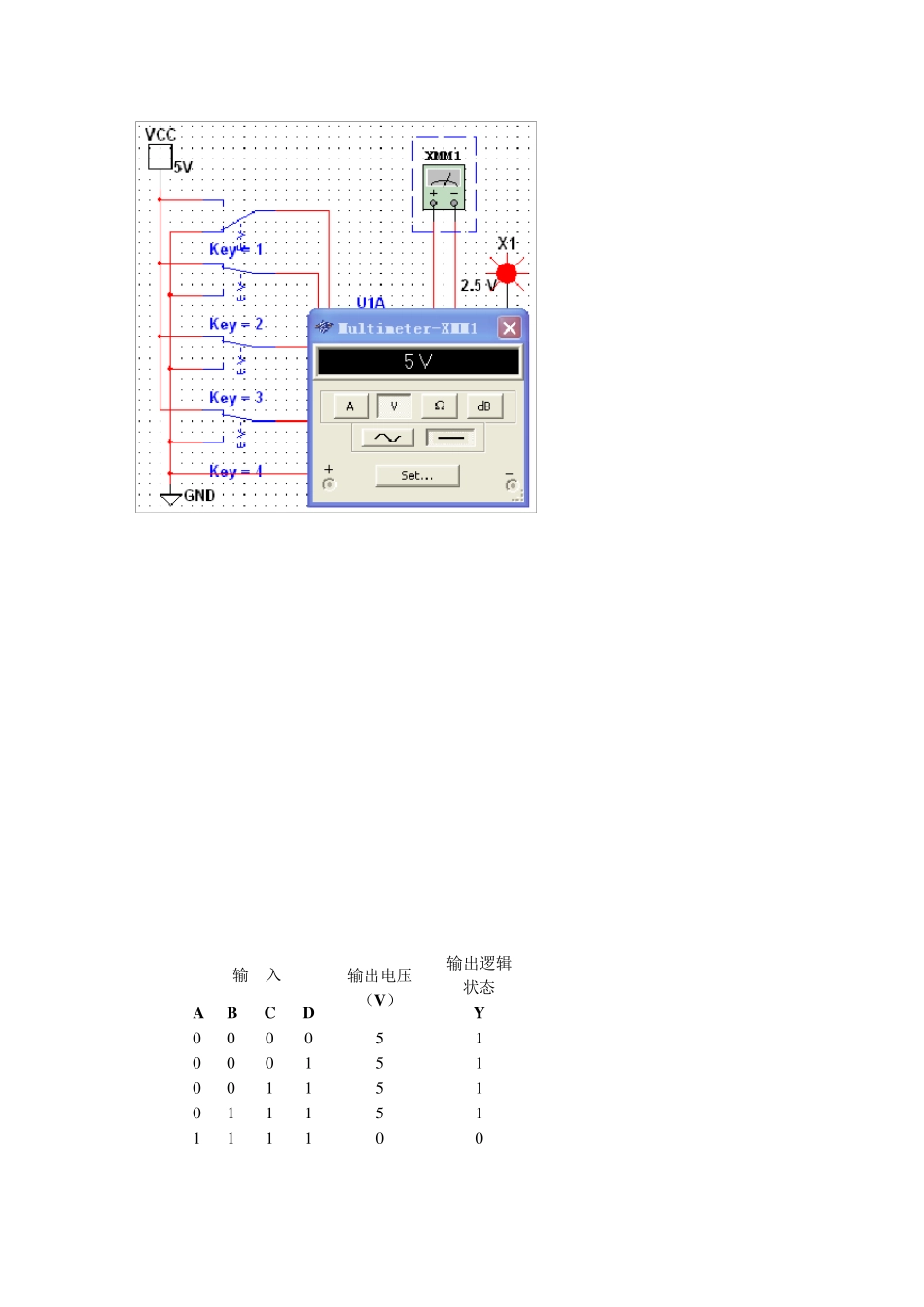

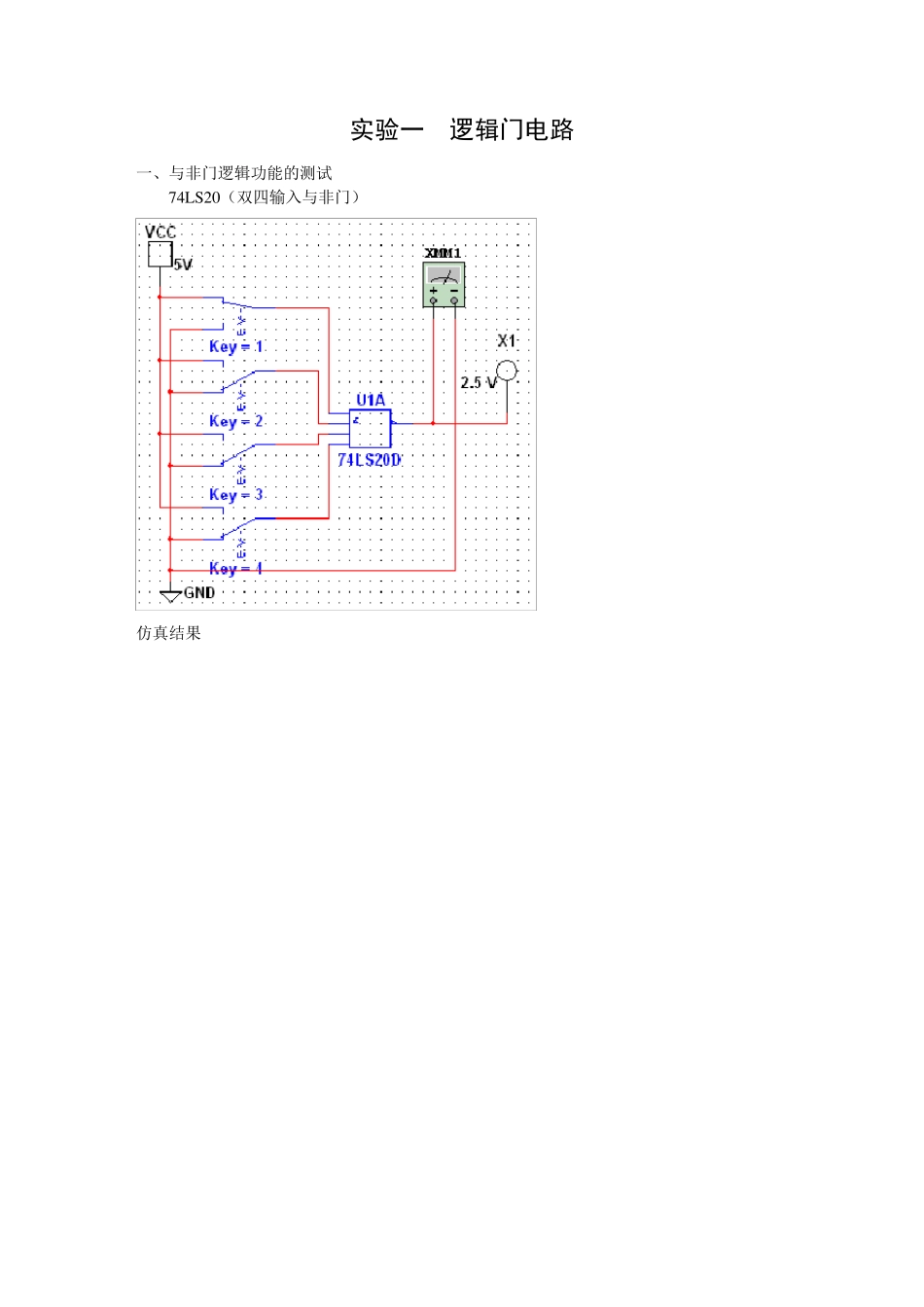

实验一 逻辑门电路 一、与非门逻辑功能的测试 74LS20（双四输入与非门） 仿真结果 输 入 输出电压（V） 输出逻辑状态 A B C D Y 0 0 0 0 5 1 0 0 0 1 5 1 0 0 1 1 5 1 0 1 1 1 5 1 1 1 1 1 0 0 二、或非门逻辑功能的测试 74LS02（四二输入或非门） 仿真结果： 三、与或非门逻辑功能的测试 74LS51（双二、三输入与或非门） 输 入 输出电压（V） 输出逻辑状态 A B Y 0 0 5 1 0 1 0 0 1 0 0 0 1 1 0 0 仿真结果： 四、异或门逻辑功能的测试 74LS86（四二输入异或门）各一片 仿真结果： 输 入 输 出 A B C D Y 0 0 0 0 1 0 0 0 1 1 0 0 1 1 0 0 1 1 1 0 1 1 1 1 0 二、思考题 1. 用一片 74LS00 实现 Y = A+B 的逻辑功能 ； 2. 用一片 74LS86 设计一个四位奇偶校验电路； 输 入 输 出 A B Y 0 0 0 0 1 1 1 0 1 1 1 0 实验二 组合逻辑电路 一、分析半加器的逻辑功能 二. 验证三线-八线译码器的逻辑功能 输 入 输 出 A B S CO 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 3 . 验证数据选择器的逻辑功能 S1 S2 S3 A2 A1 A0 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 0 φ φ φ φ φ 1 1 1 1 1 1 1 1 φ 1 1 φ φ φ 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 0 1 1 1 1 1 0 1 1 1 1 1 0 0 1 0 0 1 1 1 1 0 1 1 1 1 0 0 1 0 1 1 1 1 1 1 0 1 1 1 0 0 1 1 0 1 1 1 1 1 1 0 1 1 0 0 1 1 1 1 1 1 1 1 1 1 0 4 .思考题 （1 ）用两片 74LS138 接成四线-十六线译码器 0 0 0 0 0 0 0 1 0 1 1 1 1 0 0 0 1 1 1 1 （2 ）用一片 74LS153 接成两位四选一数据选择器； （3）用一片 74LS153 一片 74LS00 和接成一位全加器 （1）设计一个有A、B、C 三位代码输入的密码锁（假设密码是 011），当输入密码正确时，锁被打开（Y1=1），如果密码不符，电路发出报警信号（Y2=1）。 以上四个小设计任做一个，多做不限。 还可以用门电路搭建 实验三 触发器及触发器之间的转换 1. D 触发器逻辑功能的测试(上升沿) 仿真结果; CP D Sd...
