数字系统课程设计交通灯控制器实验报告

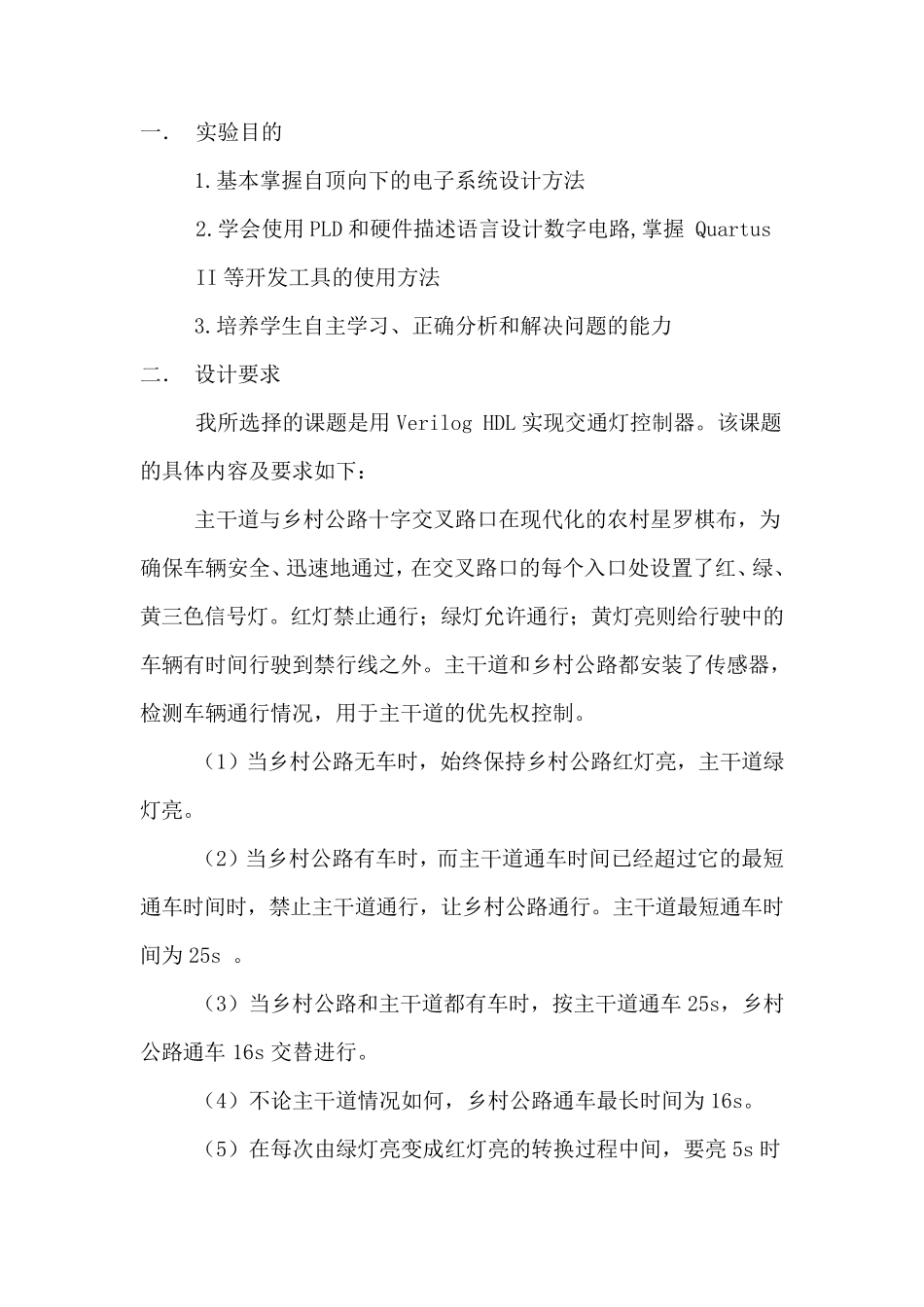

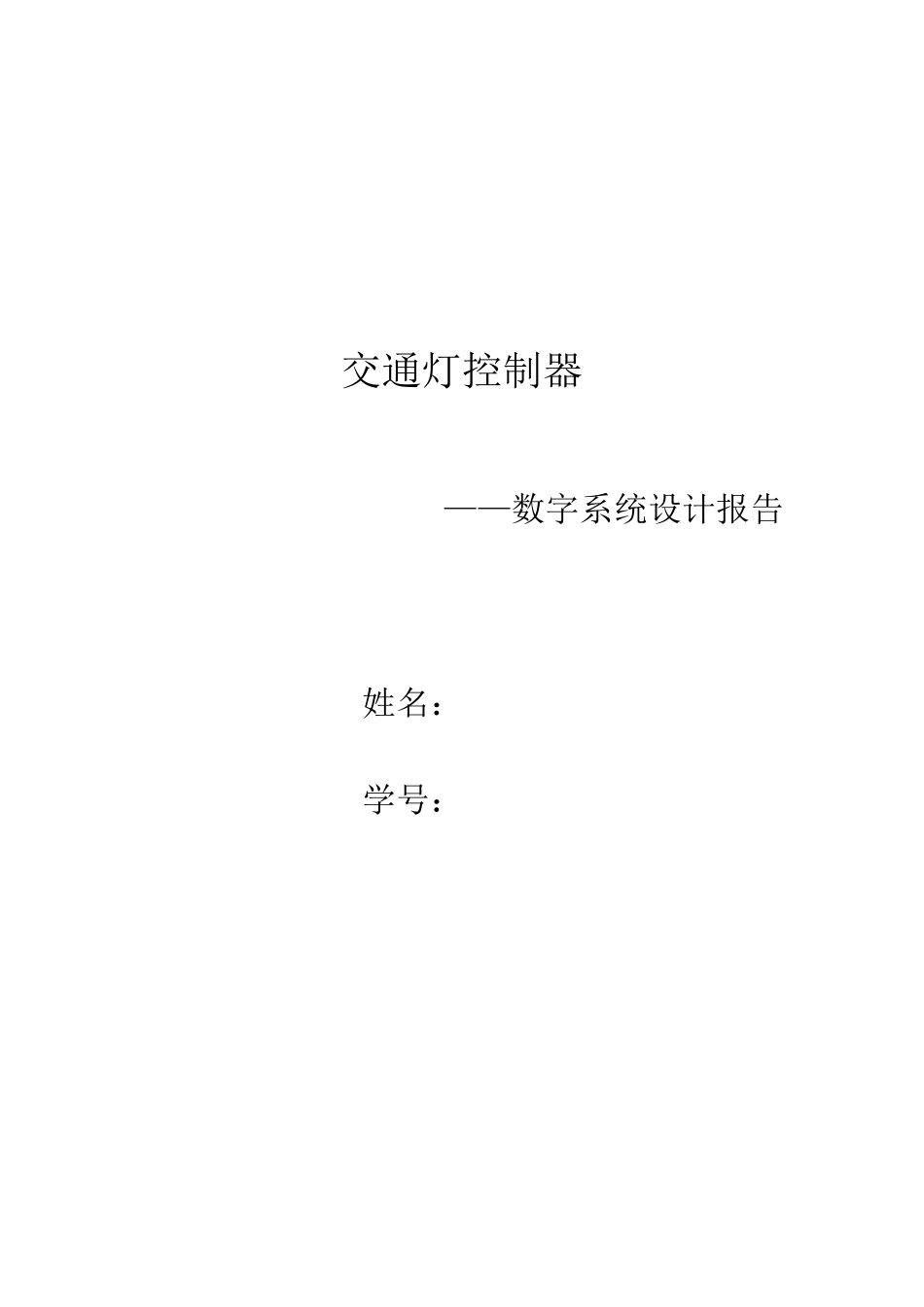

交通灯控制器 ——数字系统设计报告 姓名： 学号： 一． 实验目的 1.基本掌握自顶向下的电子系统设计方法 2.学会使用PLD 和硬件描述语言设计数字电路,掌握 Quartus II 等开发工具的使用方法 3.培养学生自主学习、正确分析和解决问题的能力 二． 设计要求 我所选择的课题是用Verilog HDL 实现交通灯控制器。该课题的具体内容及要求如下： 主干道与乡村公路十字交叉路口在现代化的农村星罗棋布，为确保车辆安全、迅速地通过，在交叉路口的每个入口处设置了红、绿、黄三色信号灯。红灯禁止通行；绿灯允许通行；黄灯亮则给行驶中的车辆有时间行驶到禁行线之外。主干道和乡村公路都安装了传感器，检测车辆通行情况，用于主干道的优先权控制。 （1）当乡村公路无车时，始终保持乡村公路红灯亮，主干道绿灯亮。 （2）当乡村公路有车时，而主干道通车时间已 经 超 过它 的最 短通车时间时，禁止主干道通行，让 乡村公路通行。主干道最 短 通车时间为 25s 。 （3）当乡村公路和主干道都有车时，按 主干道通车 25s，乡村公路通车 16s 交替 进 行。 （4）不 论 主干道情况如何 ，乡村公路通车最 长 时间为 16s。 （5）在每次 由 绿灯亮变 成 红灯亮的转 换 过程 中间，要亮5s 时间的黄灯作为过渡。 （6）用开关代替传感器作为检测车辆是否到来的信号。用红、绿、黄三种颜色的发光二极管作交通灯。 （7）要求显示时间，倒计时。 交通灯控制器框图如下： （C 表示乡村道路是否有车到来，1 表示有，0 表示无；SET 用来控制系统的开始及停止；RST 是复位信号，高电平有效，当 RST=1 时，恢复到初始设置；CLK 是外加时钟信号；MR、MY、MG 分别表示主干道的红灯、黄灯和绿灯；CR、CY、CG 分别表示乡村道路的红灯、黄灯和绿灯，1 表示亮，0 表示灭） 系统流程图如下：（MGCR:主干道绿灯，乡村道路红灯；MYCR:主干道黄灯，乡村道路红灯；MRCG:主干道红灯，乡村道路绿灯；MRCY:主干道红灯，乡村道路黄灯；T0=1 表示主干道最短通车时间到，T1=1表示 5 秒黄灯时间到，T2=1 表示乡村道路最长通车时间到。） 交通灯控制器主干道计数器乡村公路计数器显示显示CSETRSTCLKMRMYMGCRCYCG 三．设计方案 本交通灯控制系统设计利用Verilog HDL 语言进行设计编程，利用Cyclone EP1C6Q240C8 芯片和一些外围器件组成硬件电路,利用QUARTUS II 软件将编写好的程序进行编译、仿真,并将调试完成的程序...
