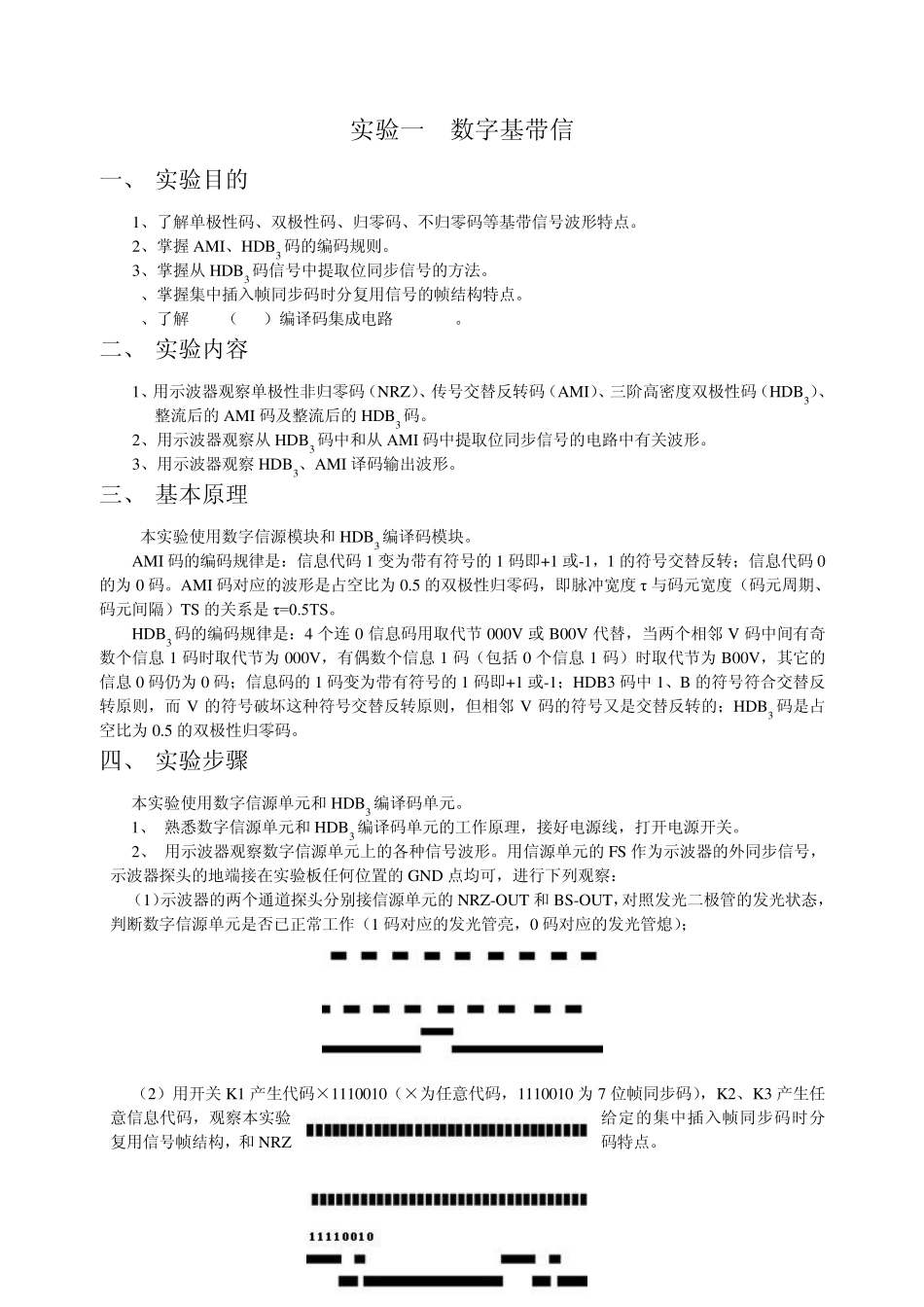

数字通信实验报告

实验一 数字基带信 一、 实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。 2、掌握 AMI、HDB3 码的编码规则。 3、掌握从 HDB3 码信号中提取位同步信号的方法。 4、掌握集中插入帧同步码时分复用信号的帧结构特点。 5、了解 HDB3（AMI）编译码集成电路 CD22103。 二、 实验内容 1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的 AMI 码及整流后的 HDB3 码。 2、用示波器观察从 HDB3 码中和从 AMI 码中提取位同步信号的电路中有关波形。 3、用示波器观察 HDB3、AMI 译码输出波形。 三、 基本原理 本实验使用数字信源模块和 HDB3 编译码模块。 AMI 码的编码规律是：信息代码 1 变为带有符号的 1 码即+1 或-1，1 的符号交替反转；信息代码 0的为 0 码。AMI 码对应的波形是占空比为 0.5 的双极性归零码，即脉冲宽度 τ与码元宽度（码元周期、码元间隔）TS 的关系是 τ=0.5TS。 HDB3 码的编码规律是：4 个连 0 信息码用取代节 000V 或 B00V 代替，当两个相邻 V 码中间有奇数个信息 1 码时取代节为 000V，有偶数个信息 1 码（包括0 个信息 1 码）时取代节为 B00V，其它的信息 0 码仍为 0 码；信息码的 1 码变为带有符号的 1 码即+1 或-1；HDB3 码中 1、B 的符号符合交替反转原则，而V 的符号破坏这种符号交替反转原则，但相邻 V 码的符号又是交替反转的；HDB3 码是占空比为 0.5 的双极性归零码。 四、 实验步骤 本实验使用数字信源单元和 HDB3 编译码单元。 1、 熟悉数字信源单元和 HDB3 编译码单元的工作原理，接好电源线，打开电源开关。 2、 用示波器观察数字信源单元上的各种信号波形。用信源单元的 FS 作为示波器的外同步信号，示波器探头的地端接在实验板任何位置的 GND 点均可，进行下列观察： （1）示波器的两个通道探头分别接信源单元的 NRZ-OUT 和 BS-OUT，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1 码对应的发光管亮，0 码对应的发光管熄）； （2）用开关 K1 产生代码×1110010（×为任意代码，1110010 为 7 位帧同步码），K2、K3 产生任意信息代码，观察本实验给定的集中插入帧同步码时分复用信号帧结构，和 NRZ码特点。 3、 用示波器观察HDB3 编译单元的各种波形。 仍用信源单元的FS 信号作为示波器的外同...
