方案书—车间通排风(壁式边墙风机)

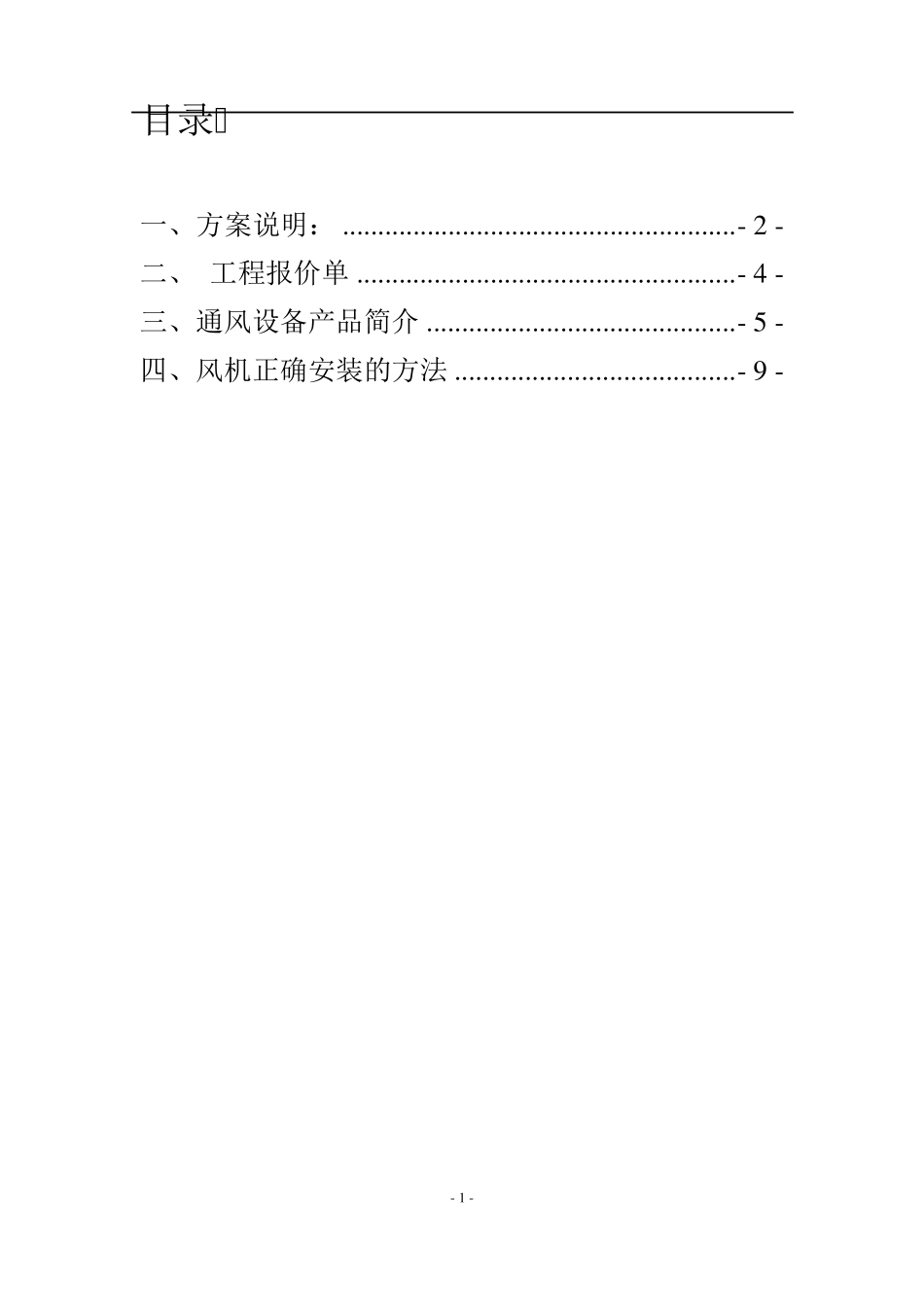

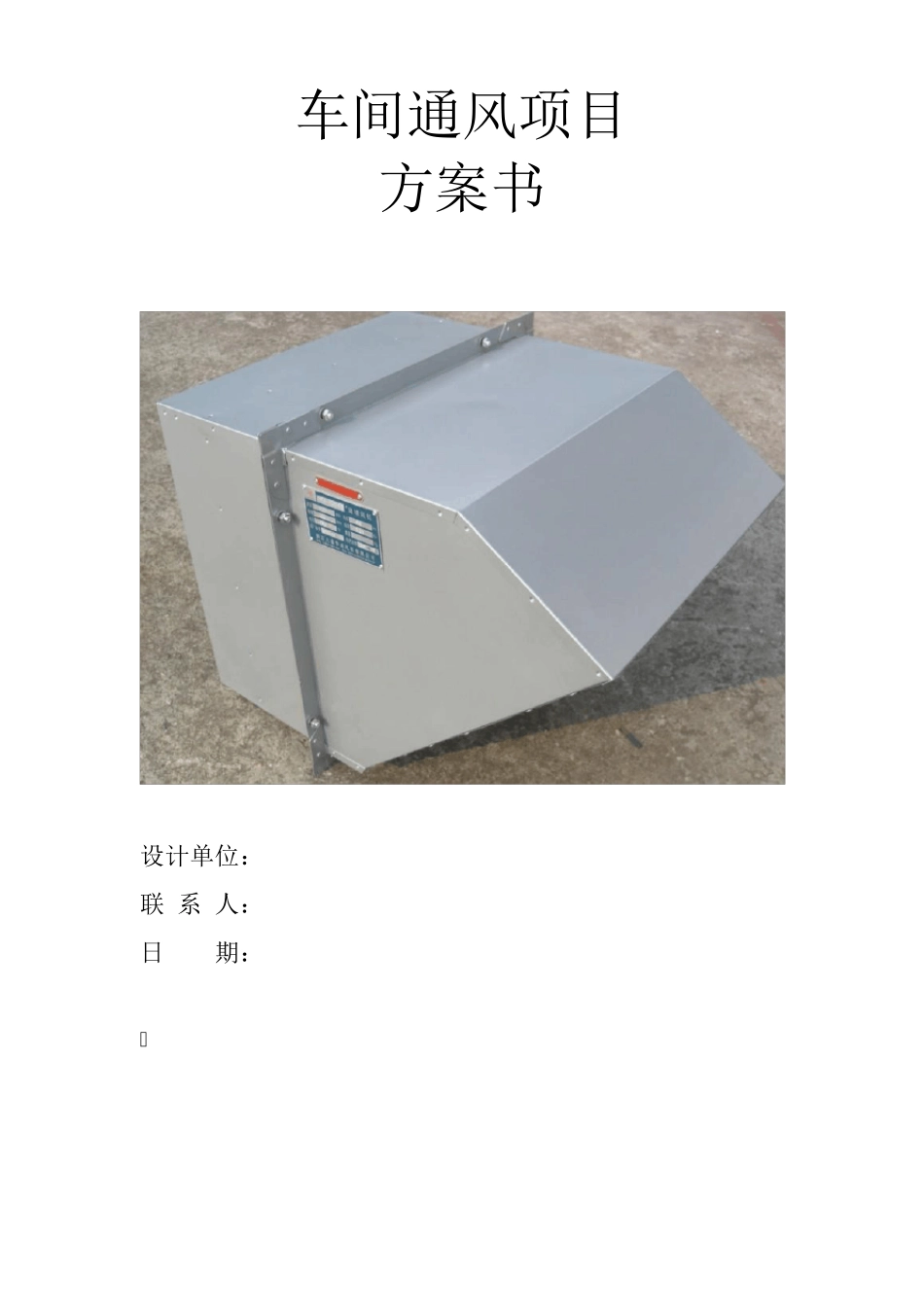

方案书—车间通排风(壁式边墙风机)_第1页
1/10
方案书—车间通排风(壁式边墙风机)_第2页
2/10

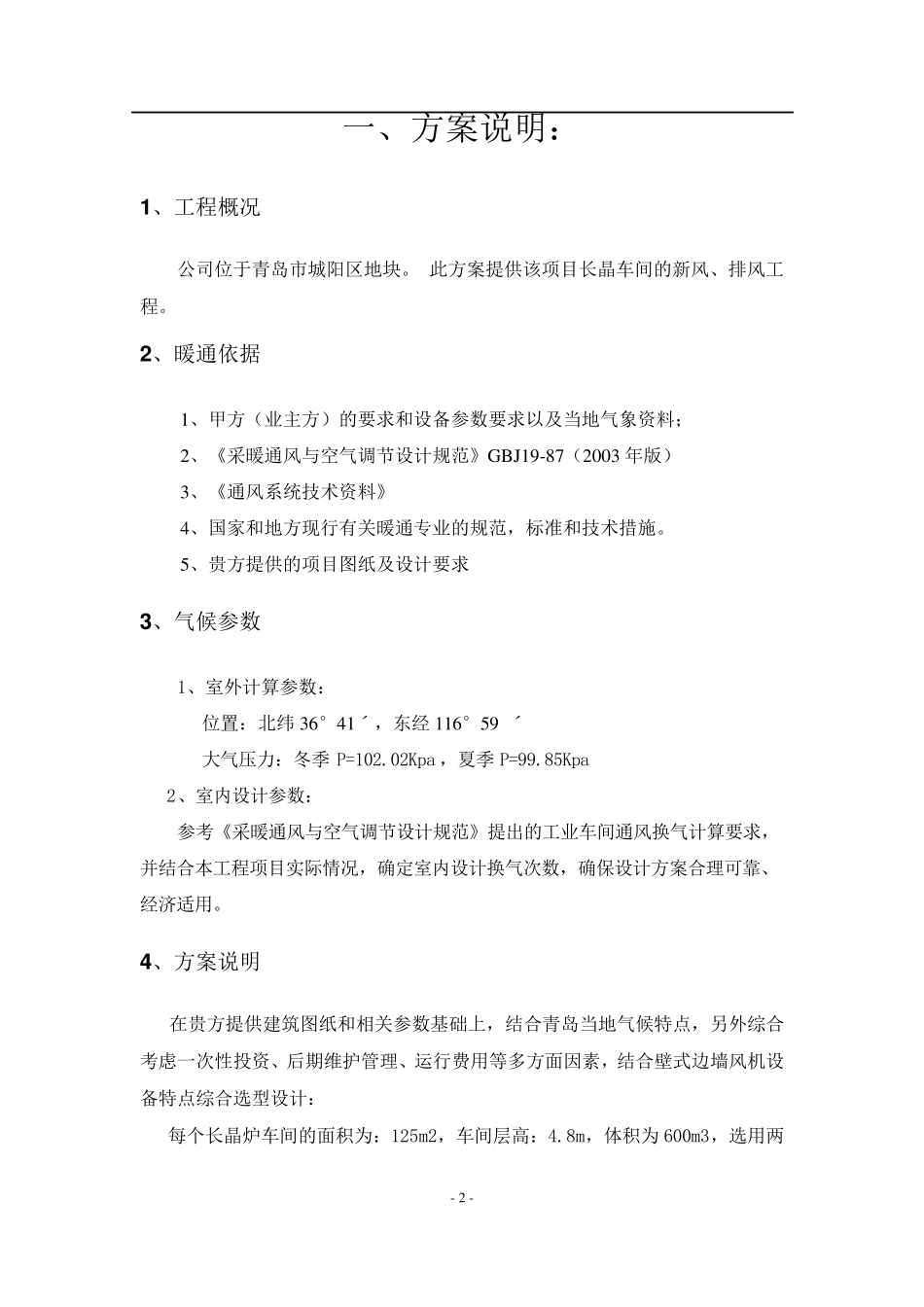

方案书—车间通排风(壁式边墙风机)_第3页
3/10
车间通风项目 方案书 设计单位: 联 系 人: 日 期: - 1 - 目录 一、方案说明: ........................................................ - 2 - 二、 工程报价单 ...................................................... - 4 - 三、通风设备产品简介 ............................................ - 5 - 四、风机正确安装的方法 ........................................ - 9 - - 2 - 一、方案说明: 1 、工程概况 公司位于青岛市城阳区地块。 此方案提供该项目长晶车间的新风、排风工程。 2 、暖通依据 1、甲方(业主方)的要求和设备参数要求以及当地气象资料; 2、《采暖通风与空气调节设计规范》GBJ19-87(2003 年版) 3、《通风系统技术资料》 4、国家和地方现行有关暖通专业的规范,标准和技术措施。 5、贵方提供的项目图纸及设计要求 3 、气候参数 1、室外计算参数: 位置:北纬36°41ˊ,东经 116°59 ˊ 大气压力:冬季 P=102.02Kpa ,夏季 P=99.85Kpa 2、室内设计参数: 参考《采暖通风与空气调节设计规范》提出的工业车间通风换气计算要求,并结合本工程项目实际情况,确定室内设计换气次数,确保设计方案合理可靠、经济适用。 4 、方案说明 在贵方提供建筑图纸和相关参数基础上,结合青岛当地气候特点,另外综合考虑一次性投资、后期维护管理、运行费用等多方面因素,结合壁式边墙 风机 设备特点综合选 型 设计: 每 个 长晶炉 车间的面积 为 :125m2,车间层 高 :4.8m,体 积 为 600m3,选 用两 - 3 - 台WEXD-300E4 型壁式边墙风机,单台排气量为:16000m3/h,设计换气次数为:5.33 次/小时。 采用壁式边墙风机用作厂房通风换气的优势: 1 、 现场无需制作铁皮风道,减少了室内施工作业,极大的降低了初投资; 2 、 现场安装便捷,施工工期短; 3 、 设备较轻,现场无需额外支架; 4 、 设备外观美观,提高厂房整体形象。 - 4 - 二、工程报价单 长晶炉车间通排风工程报价表 序号 名称 规格型号 单位 数量 (台) 主材单价 (元) 安装单价 (元) 总价(元) 备注 1 壁式边墙风机 WEXD-300E4 风量:1600m3/h 风压:50Pa 功率:80W 台 14.00 2360.00 900.00 45640.00 上虞惠创 2 风机调速开关 交流调压型 个 14.00 50.00 20.00 980.00 青岛 3 双层活动百叶 350X350 个 14.00 40.00...
