DBJ01-71-2003 技 术 交 底 记 录 (表式C2-5) 编 号 工 程 名 称 长安街西延（三石路～古城大街）道路工程雨水工程(K1+500~K2+550) 部位名称 雨水工程 工序名称 雨水方沟施工 施工单位 北京市政路桥股份有限公司 交底日期 2014 年3 月4 日 交底内容： 审 核 人 交 底 人 接受交底人 本表由施工单位填写
一．工作范围及内容 雨水工程方沟结构段位于本施工段道路工程范围内，中心线的北侧
方沟断面尺寸为W *H=2200*1760，结构平均埋深于地面以下约3 米（盖板顶）
施工过程中无地下水影响
方沟施工内容主要有：土方开挖、垫层施工、现浇钢筋混凝土底板、方沟侧墙、方沟盖板、伸缩缝、检查井及土方回填施工
方沟施工段落长度约228 米

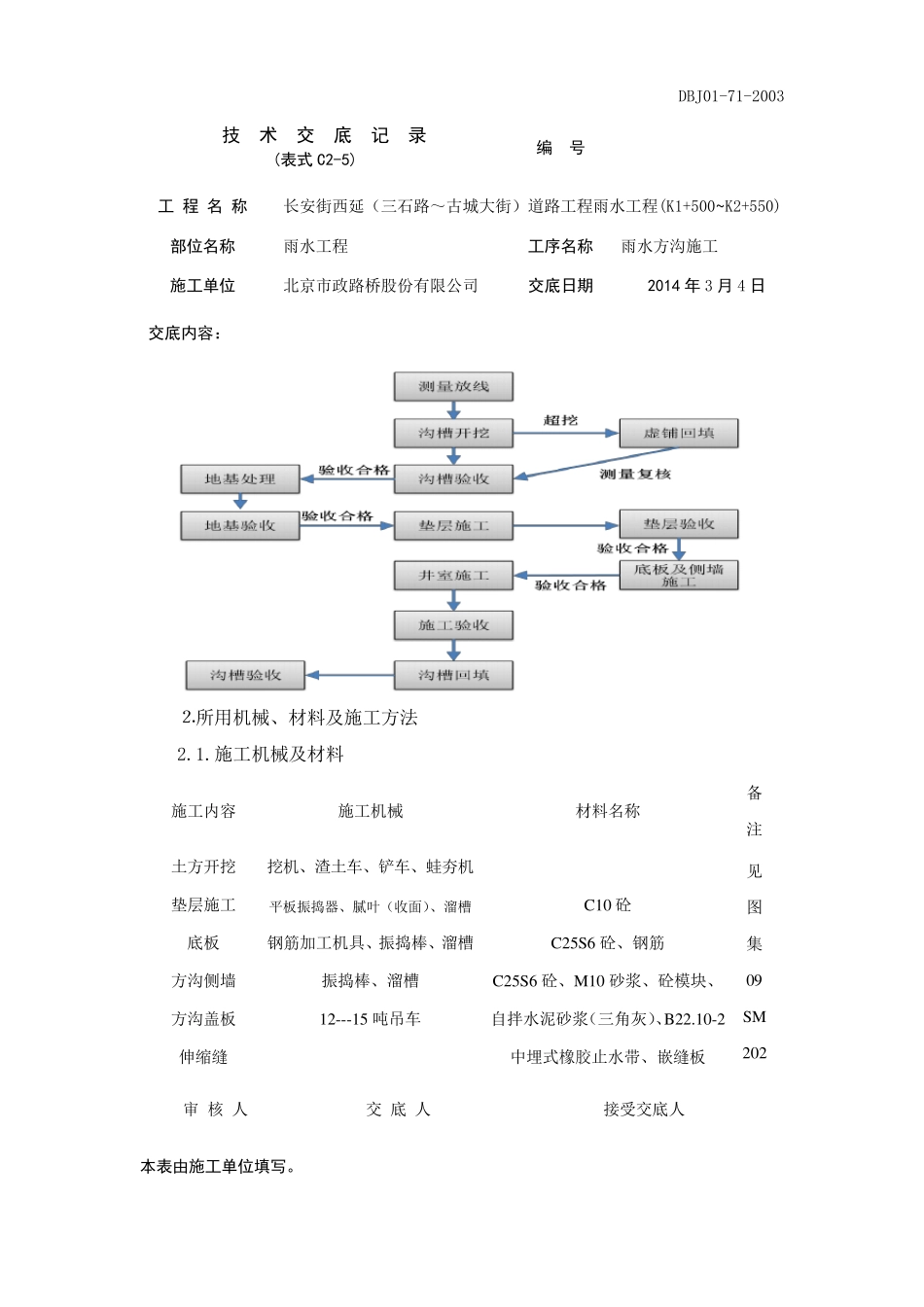

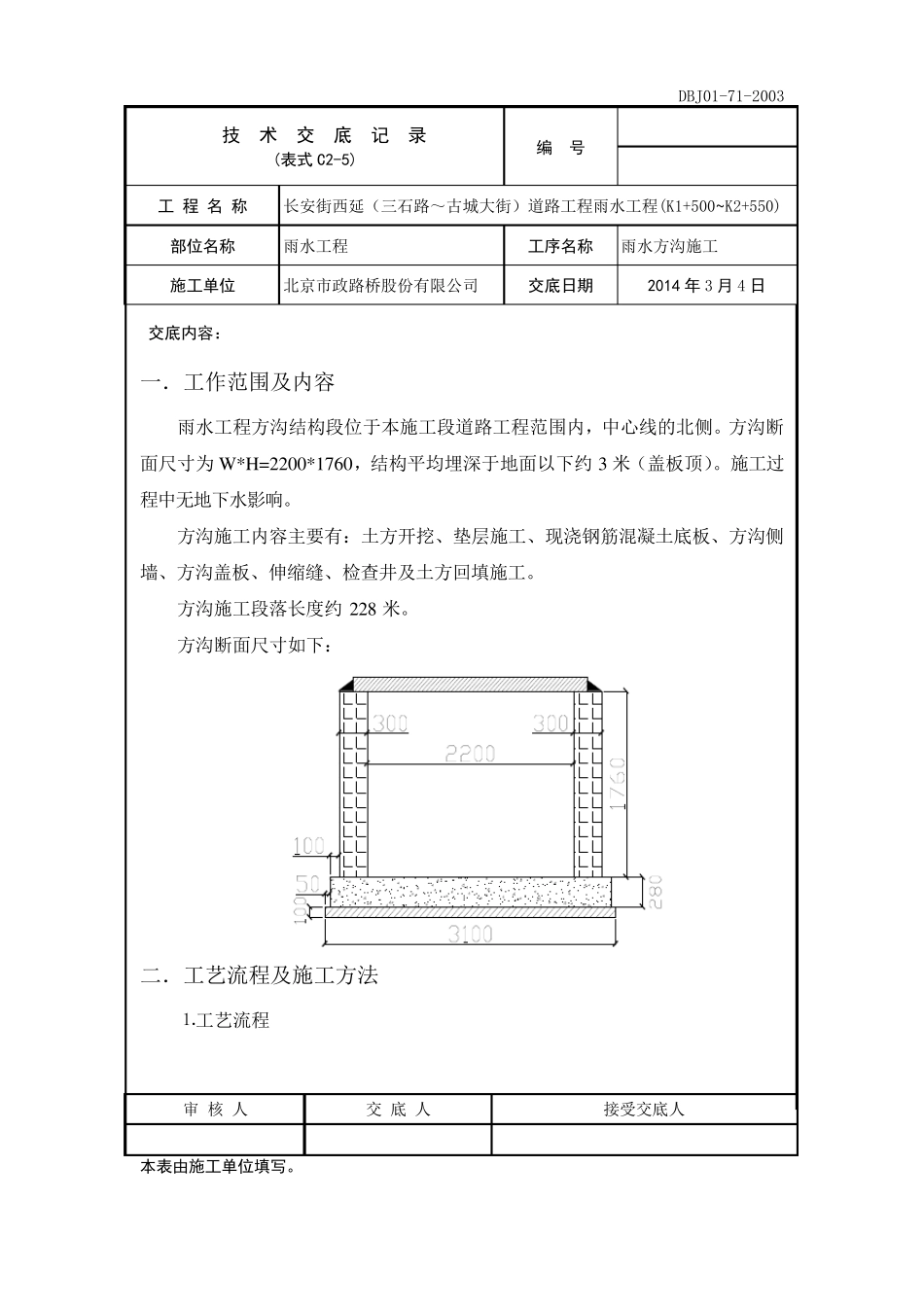

方沟断面尺寸如下： 二．工艺流程及施工方法 ⒈工艺流程 DBJ01-71-2003 技 术 交 底 记 录 (表式C2-5) 编 号 工 程 名 称 长安街西延（三石路～古城大街）道路工程雨水工程(K1+500~K2+550) 部位名称 雨水工程 工序名称 雨水方沟施工 施工单位 北京市政路桥股份有限公司 交底日期 2014 年3 月4 日 交底内容： 审 核 人 交 底 人 接受交底人 本表由施工单位填写
⒉所用机械、材料及施工方法 2
施工机械及材料 施工内容 施工机械 材料名称 备注 土方开挖 挖机、渣土车、铲车、蛙夯机 见图集09SM202垫层施工 平板振捣器、腻叶（收面）、溜槽 C10 砼 底板 钢筋加工机具、振捣棒、溜槽 C25S6 砼、钢筋 方沟侧墙 振捣棒、溜槽 C25S6 砼、M10 砂浆、砼模块、 方沟盖板 12---15 吨吊车 自拌水泥砂浆（三角灰）、B22
10-2 伸缩缝 中埋式橡胶止水带、嵌缝板 DBJ01-71-2003 技 术 交 底 记 录 (表式C2
