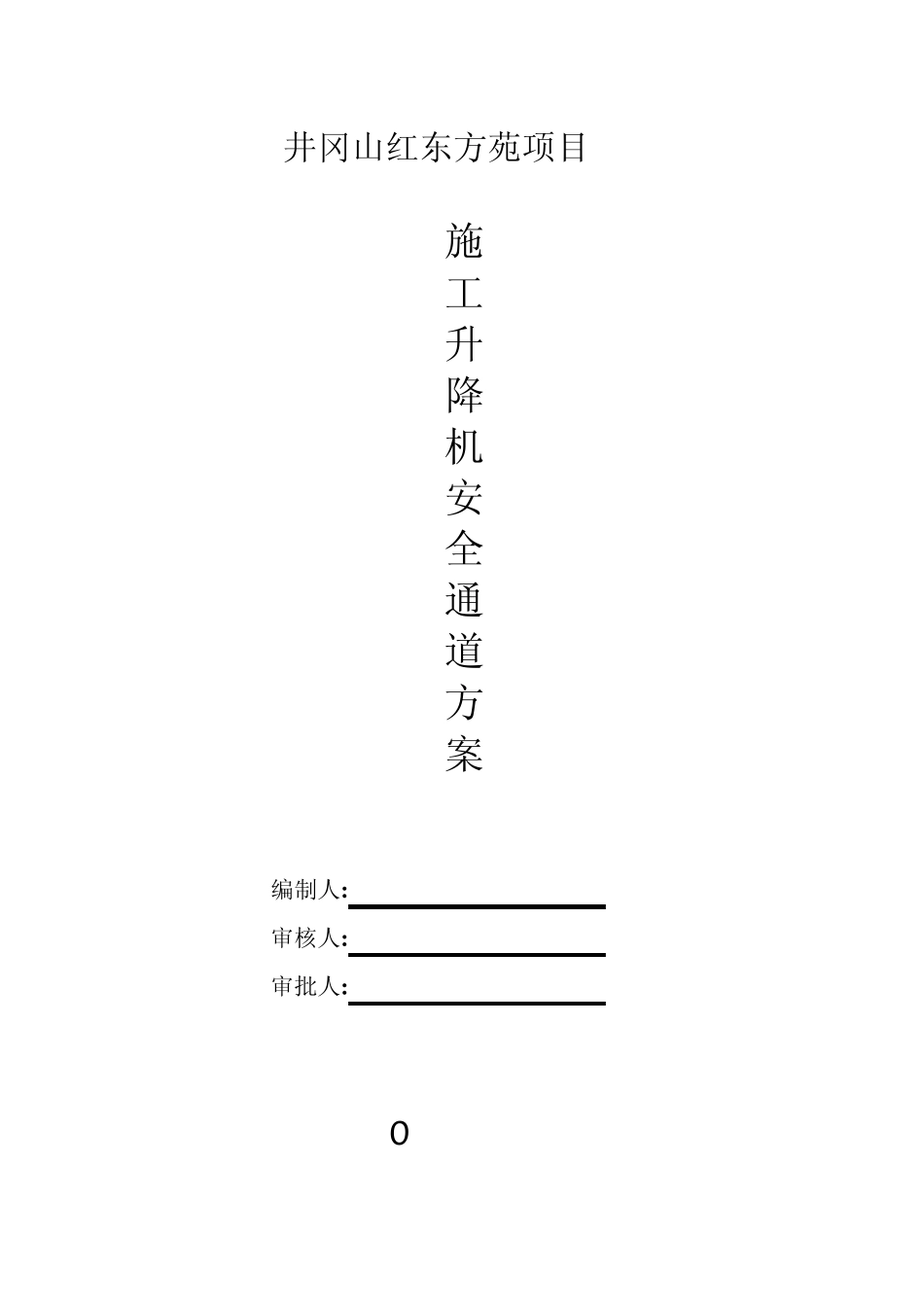

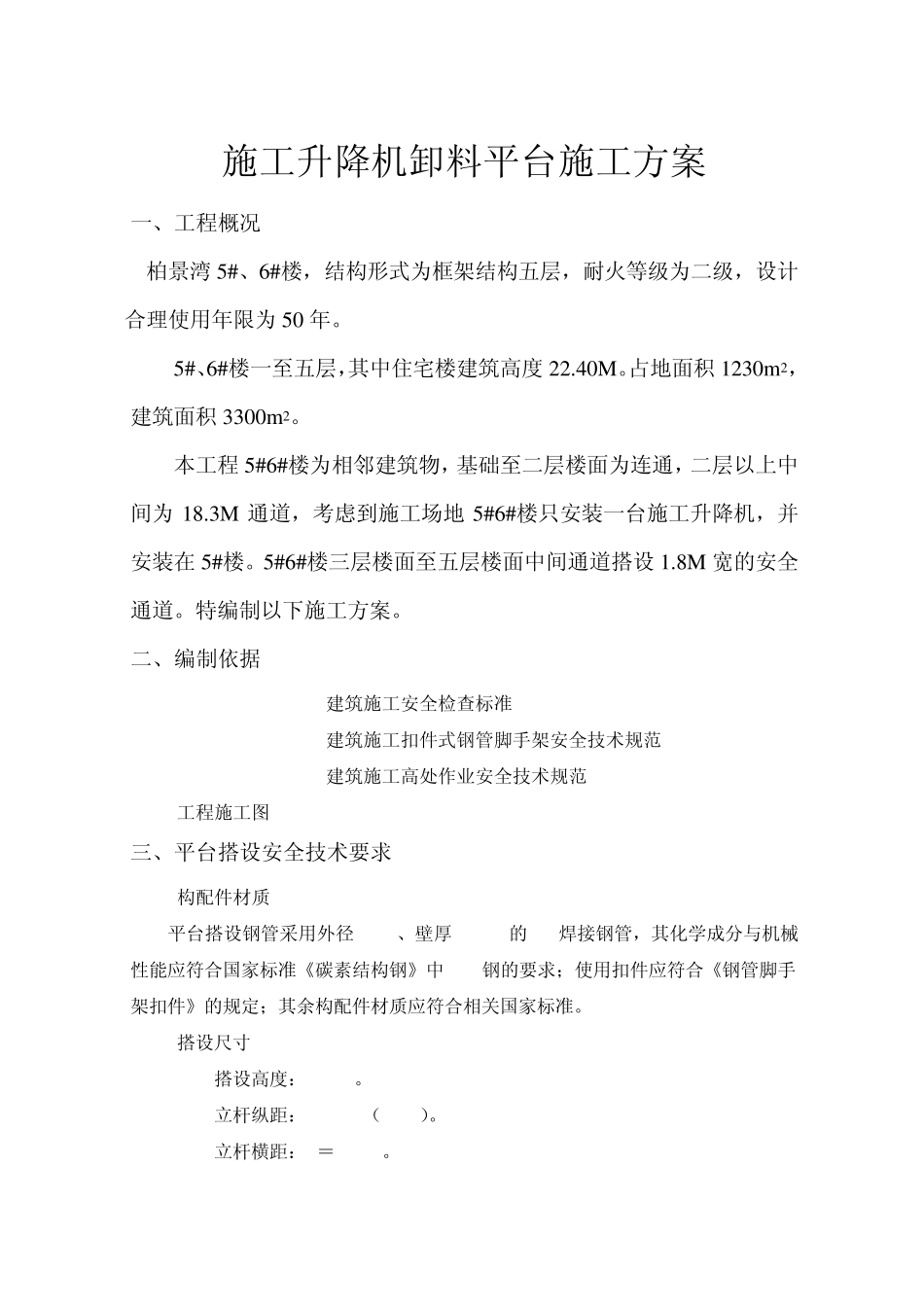

井冈山红东方苑项目 施 工 升 降 机 安 全 通 道 方 案 编制人: 审核人: 审批人: 永新县建筑总公司 二0 一二年八月 施工升降机卸料平台施工方案 一、工程概况 柏景湾 5#、6#楼,结构形式为框架结构五层,耐火等级为二级,设计合理使用年限为 50 年。 5#、6#楼一至五层,其中住宅楼建筑高度 22.40M。占地面积 1230m2,建筑面积 3300m2。 本工程 5#6#楼为相邻建筑物,基础至二层楼面为连通,二层以上中间为 18.3M 通道,考虑到施工场地 5#6#楼只安装一台施工升降机,并安装在 5#楼。5#6#楼三层楼面至五层楼面中间通道搭设 1.8M 宽的安全通道。特编制以下施工方案。 二、编制依据 2.1 JGJ59-99 建筑施工安全检查标准 2.2 JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范 2.3 JGJ80-91 建筑施工高处作业安全技术规范 2.4 工程施工图 三、平台搭设安全技术要求 3.1 构配件材质 平台搭设钢管采用外径 48mm、壁厚 3.5mm的 Q235焊接钢管,其化学成分与机械性能应符合国家标准《碳素结构钢》中 Q235钢的要求;使用扣件应符合《钢管脚手架扣件》的规定;其余构配件材质应符合相关国家标准。 3.2 搭设尺寸 3.2.1 搭设高度:12.8m。 3.2.2 立杆纵距:L=1.5m(1.0m)。 3.2.3 立杆横距:b=1.05m。 3.2.4 立杆组合:(1)为双立杆组合; (2)双立杆组合扣件间距:≯90cm。 3.2.5 立杆距墙和升降机:分别为50mm。 3.2.6 步距:h=1.8m。 3.2.7 拉接点:每结构层三道,水平间距≯2m。 3.2.8 扫地杆:高出地面20cm。 3.2.9 剪刀撑(斜撑):(1)两侧面设置竖向剪刀撑,倾角45°~60°。 (2)每隔 4步设一道水平剪刀撑。 3.2.11 变形偏差:立杆:垂直度≤ 1/200; 大横杆:允许挠度 1/150。 3.2.12 扣件扭力矩:≥40N·m,且≯65N·m。 3.2.13 总安全系数(按允许应力计算):>3。 3.4 搭设 3.4.1 搭设标准:横平竖直、连接牢固、层层拉牢、支撑挺直、通畅、平坦,安全设施齐全、牢固。 3.4.2 平台架搭设顺序:立杆→小横杆→大横杆→拉结→搁栅→栏杆→剪刀撑→平台底板→平台两侧立板(网)→平台口安全门。 3.4.3 严格按本方案的要求搭设。 3.4.4 立杆的接长必须错开。 3.4.5 平台架体与主体结构之间必须有连接牢固的拉结点。本方案采用 Φ 48钢管与主体结构预埋短钢管扣件连接。拉撑点的水平间距不得大于2.00m,在平台左右二端及中间分别设置,垂...
