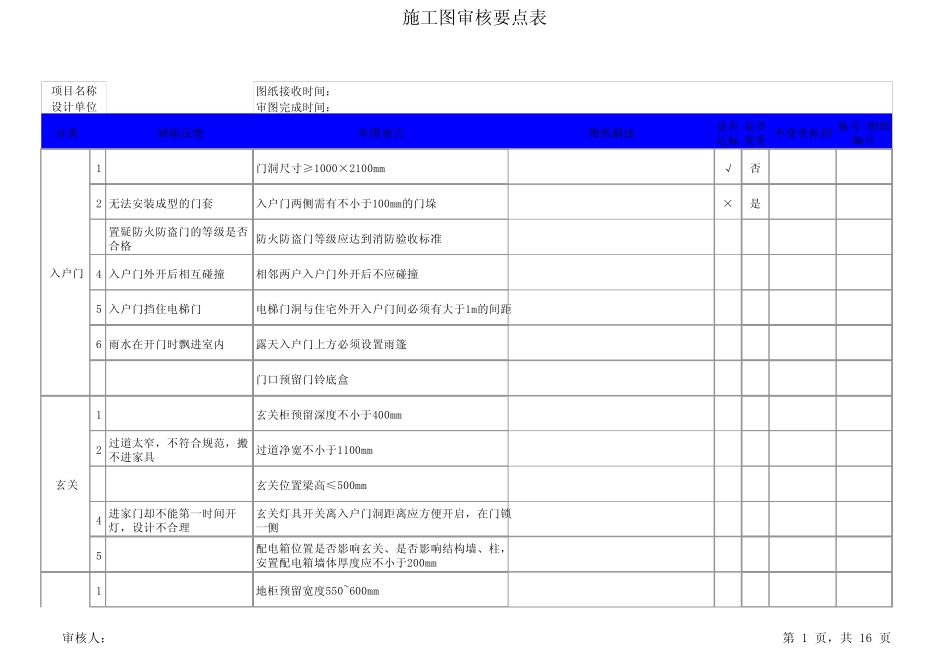

施工图审核要点表图纸接收时间：审图完成时间：分类缺陷反馈审图要点图纸描述是否达标是否变更不变更原因栋号/图纸编号1门洞尺寸≥1000×2100mm√否2 无法安装成型的门套入户门两侧需有不小于100mm的门垛×是3置疑防火防盗门的等级是否合格防火防盗门等级应达到消防验收标准4 入户门外开后相互碰撞相邻两户入户门外开后不应碰撞5 入户门挡住电梯门电梯门洞与住宅外开入户门间必须有大于1m的间距6 雨水在开门时飘进室内露天入户门上方必须设置雨篷7门口预留门铃底盒1玄关柜预留深度不小于400mm2 过道太窄，不符合规范，搬不进家具过道净宽不小于1100mm3玄关位置梁高≤500mm4 进家门却不能第一时间开灯，设计不合理玄关灯具开关离入户门洞距离应方便开启，在门锁一侧5配电箱位置是否影响玄关、是否影响结构墙、柱，安置配电箱墙体厚度应不小于200mm1地柜预留宽度550~600mm项目名称设计单位入户门玄关审核人 ：第 1 页 ，共 16 页施工图审核要点表图纸接收时间：审图完成时间：分类缺陷反馈审图要点图纸描述是否达标是否变更不变更原因栋号/图纸编号项目名称设计单位2地柜与地柜之间或地柜与墙之间人员活动空间净宽≥1000mm3 排烟道在厨房外，排烟管传出厨房吊在过道顶上烟道应在厨房内靠墙布置4若烟道未在厨房内靠墙布置，则应注明穿梁、墙洞口尺寸及标高，中心点标高不应低于2.5m，必须在结构同步预留5 地漏在橱柜下面，在橱柜底封底之后，起不了作用地漏应设置在人员活动区域内，不应布置在地柜、冰箱等家具家电下方，且应远离门边布置；若有洗衣机应设置洗衣机地漏6若排水立管布置在厨房外时，应注明穿墙、梁洞口尺寸、标高，管中心最低点标高不应低于2.4m，必须在结构同步预留Ф 75mm的洞7 管井排水噪音影响生活管井不应设置在相邻户的客厅、卧室和书房等位置8煤气管高于排水管底部，无法吊顶煤气管留孔Ф 32mm，顶标高为2150-2250mm，并 且避 开 室外的排水立管9煤气管从 窗 户穿进 来 ，不安全燃 气入 户钢 管能 方便 抵 达灶 具，管口朝 下，燃 气立管穿墙入 户预留洞位置是否合 理 ，不应通 过门窗 玻璃 入 户，对 于只 有从 窗 户位置入 户的情 况 ，门窗 洞口一 侧 应预留≥200mm的墙垛10 插 座 位置未考 虑 到 各 用电器的位置校 核各 用电设备 插 座 （ 烟机、冰箱、微 波 炉 、电饭煲 、热 水器 等） 是否受 到 冰箱、烟道、管井等的影响，同时应核对 开 关...
