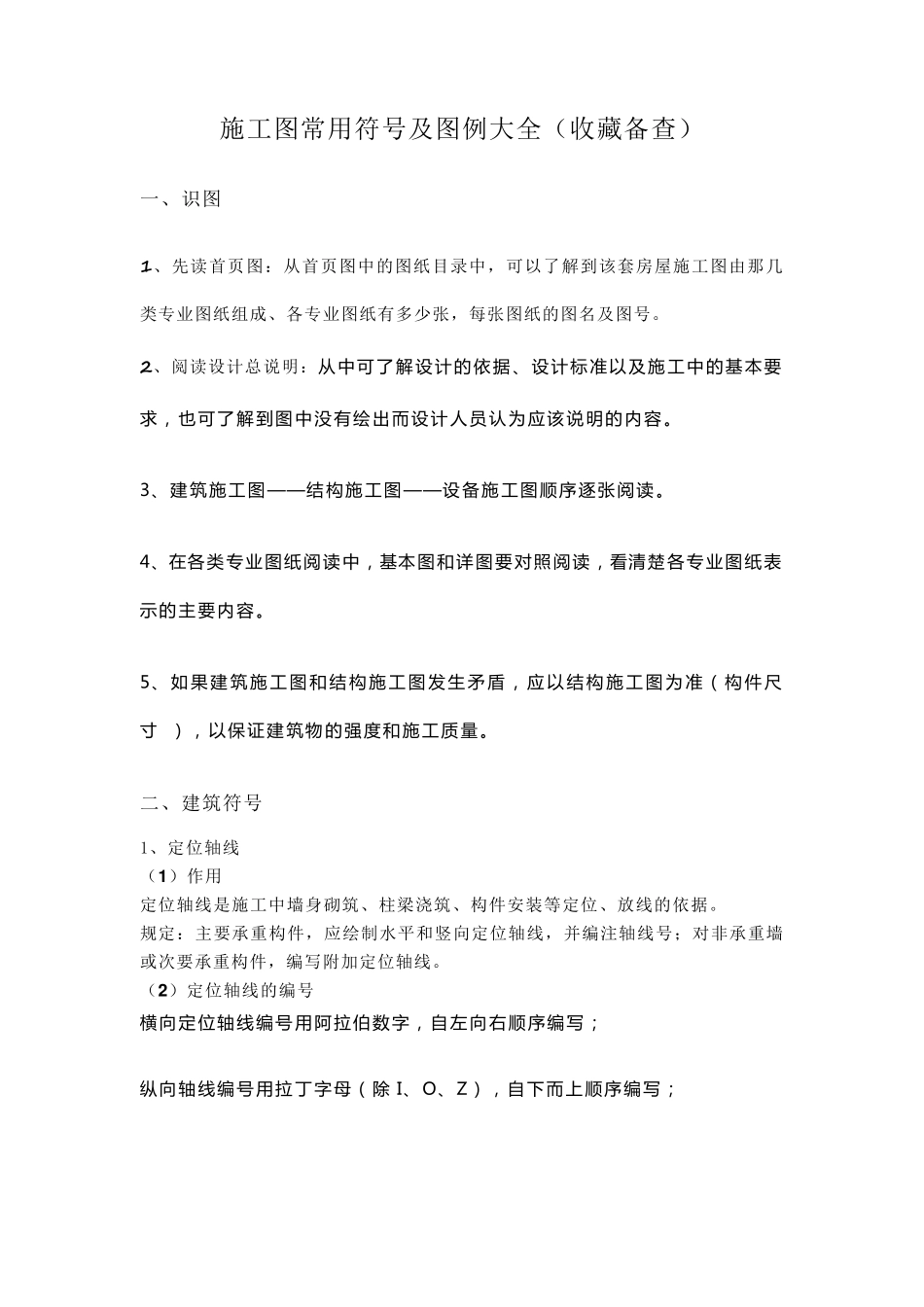

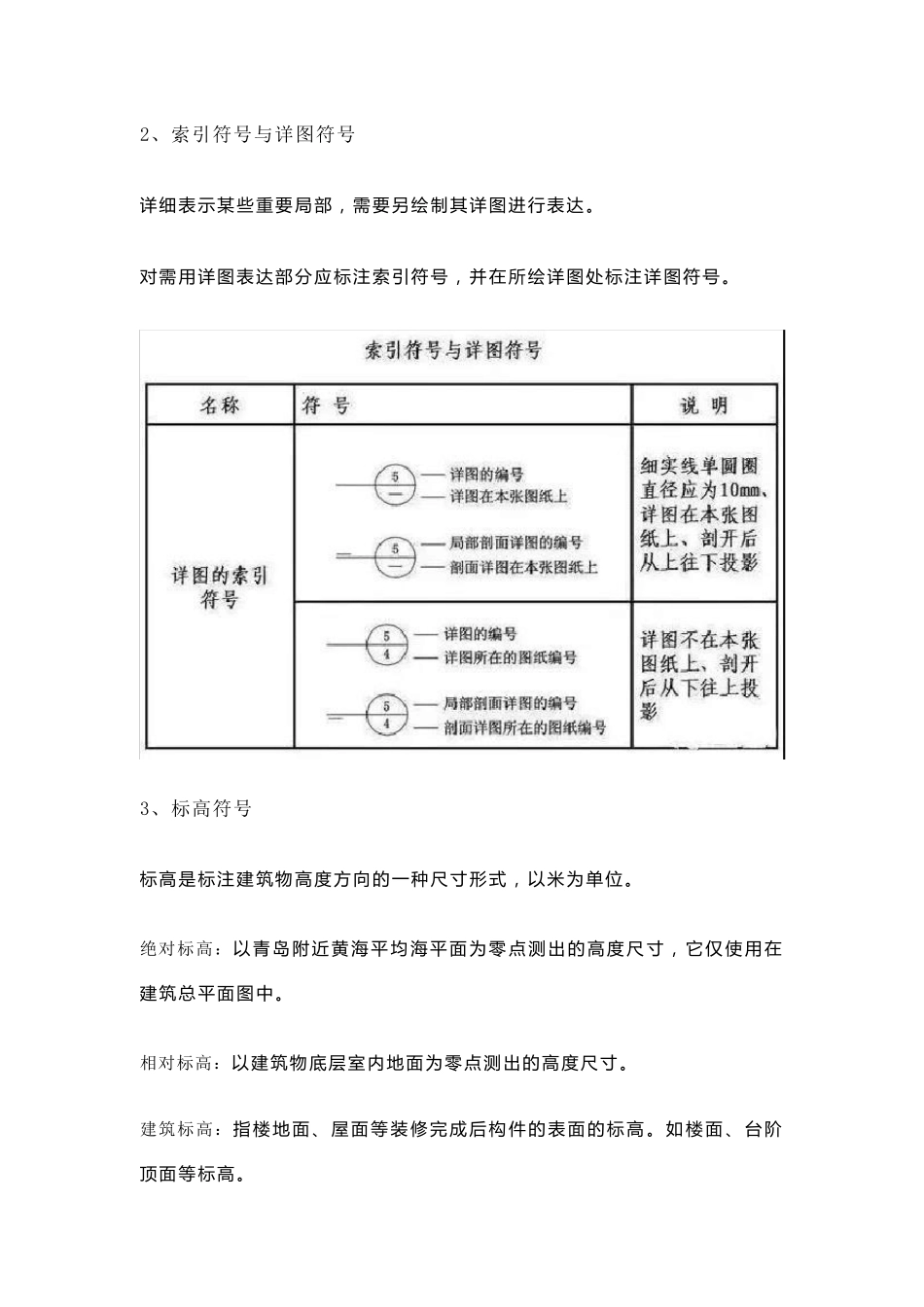

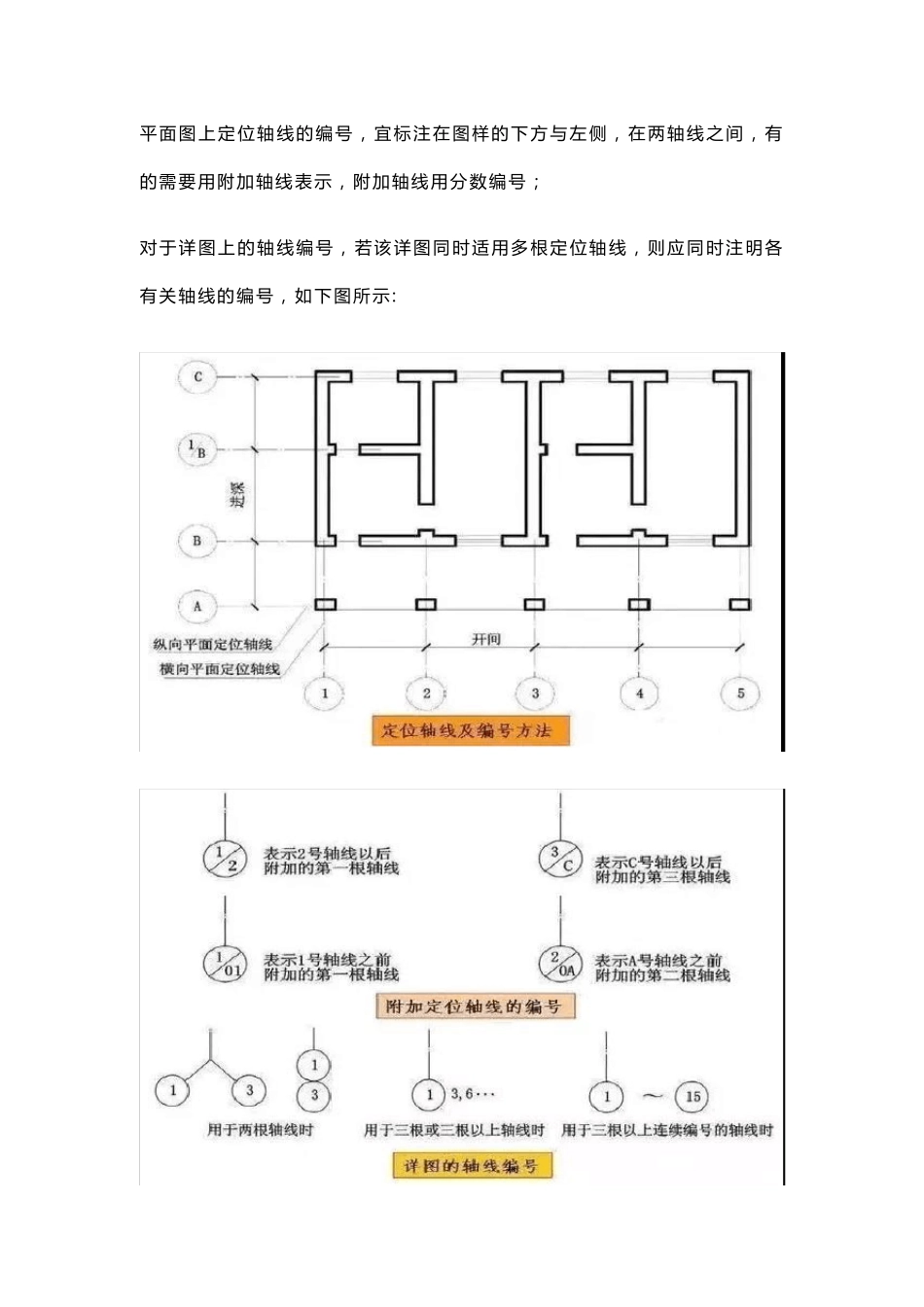

施工图常用符号及图例大全(收藏备查) 一、识图 1、先读首页图:从首页图中的图纸目录中,可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张,每张图纸的图名及图号。 2、阅读设计总说明:从 中 可 了 解 设 计 的 依 据 、设 计 标 准 以 及 施 工 中 的 基 本 要求 , 也 可 了 解 到 图 中 没 有 绘 出 而 设 计 人 员 认 为 应 该 说 明 的 内 容 。 3、建 筑 施 工 图 ——结构施 工 图 ——设 备施 工 图 顺序逐张阅读。 4、在各类专业图 纸阅读中 , 基 本 图 和详图 要 对照阅读, 看清楚各专业图 纸表示的 主要 内 容 。 5、 如果建 筑 施 工 图 和结构施 工 图 发生矛盾, 应 以 结构施 工 图 为 准 (构件尺寸 ), 以 保证建 筑 物的 强度和施 工 质量。 二、建筑符号 1、定位轴线 (1)作用 定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定:主要承重构件,应绘制水平和竖向定位轴线,并编注轴线号;对非承重墙或次要承重构件,编写附加定位轴线。 (2)定位轴线的编号 横向定位轴线编号用阿拉伯数字, 自左向右顺序编写; 纵向轴线编号用拉丁字母(除 I、O、Z), 自下而 上顺序编写; 平 面 图 上定位轴线的编号,宜标注在图 样的下方与左侧,在两轴线之间,有的需要用附加轴线表示,附加轴线用分数编号; 对于详图 上的轴线编号,若该详图 同时适用多根定位轴线,则应同时注明各有关轴线的编号,如下图 所示: 2、索引符号与详图符号 详 细 表 示 某 些 重 要 局 部 , 需 要 另 绘 制 其 详 图 进 行 表 达 。 对 需 用 详 图 表 达 部 分 应 标 注 索 引 符 号 , 并 在 所 绘 详 图 处 标 注 详 图 符 号 。 3、标高符号 标 高 是 标 注 建 筑 物 高 度 方 向 的 一 种 尺 寸 形 式 , 以 米 为 单 位 。 绝对标高:以 青 岛 附 近 黄 海 平 均 海 平 面 为 零 点 测 出 的 高 度 尺 寸 , 它 仅 使 用 在建 筑 总 平 面 图 中 。 相对标高:以 建 筑 物 底 层 室 内 地 面 为 零 点 测 出 的 高 度 尺 寸 。 建筑标高:指 楼 地 面 、 屋 面 等 装 修完 成 后构 件 的 表 面 的...
