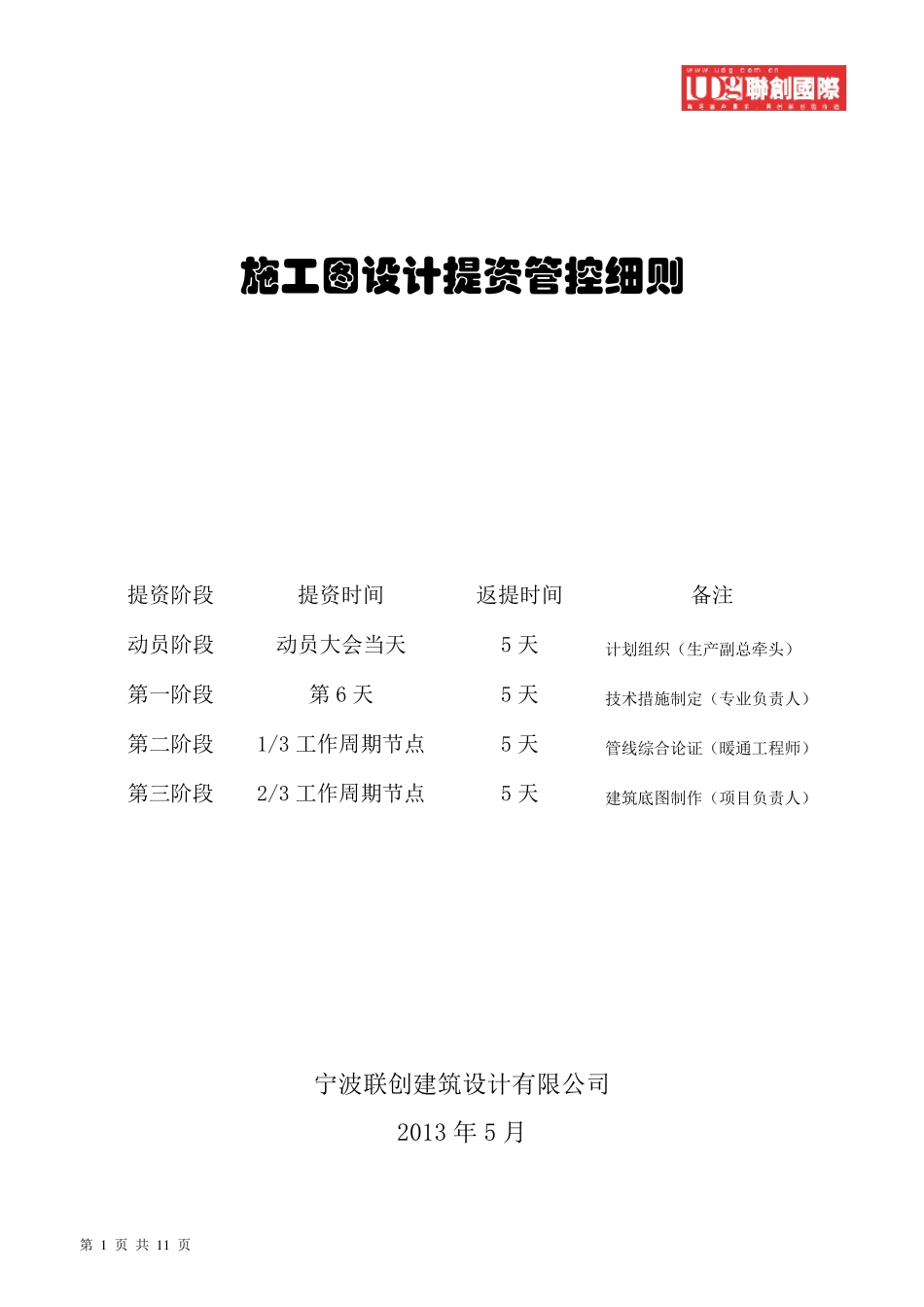

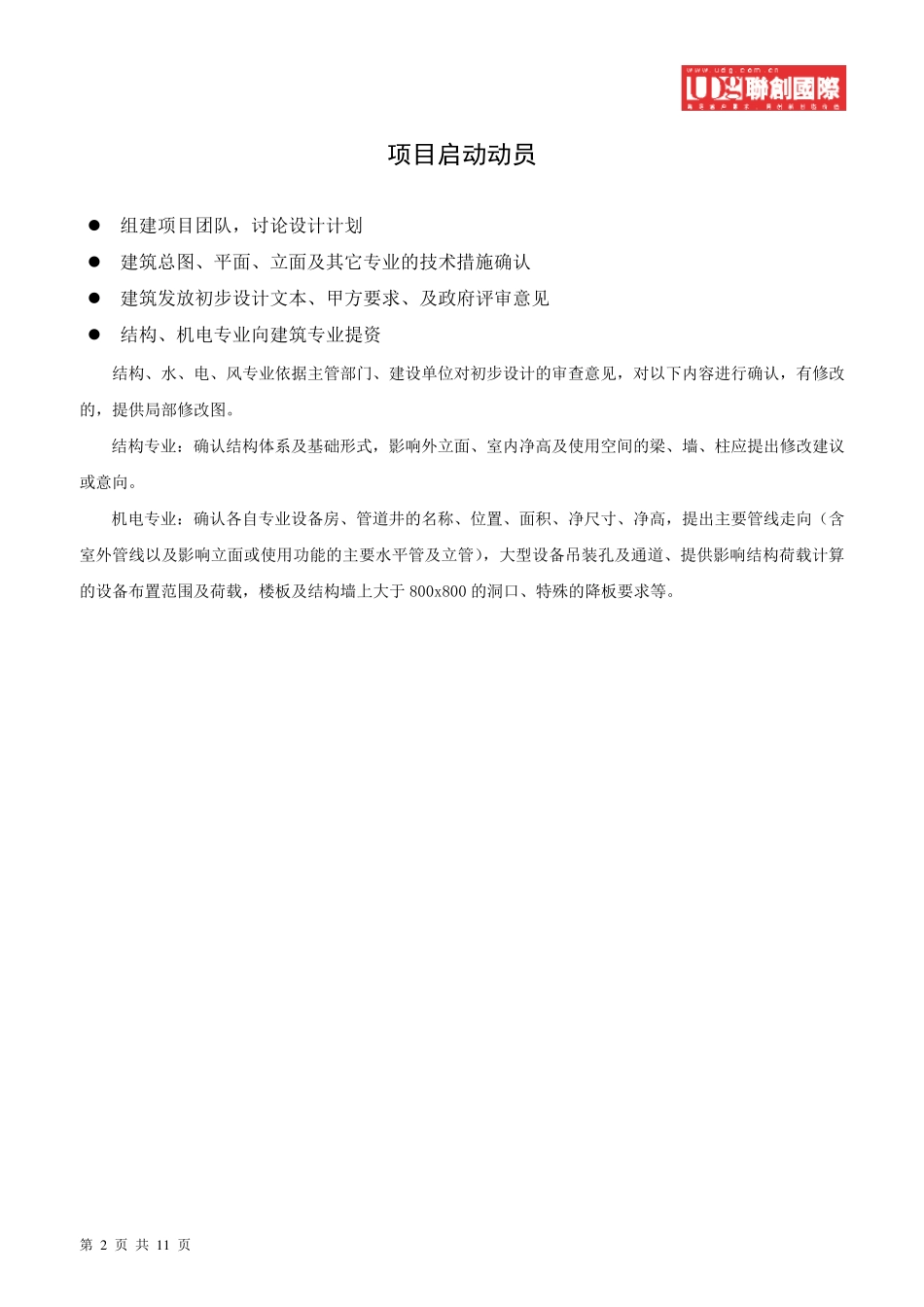

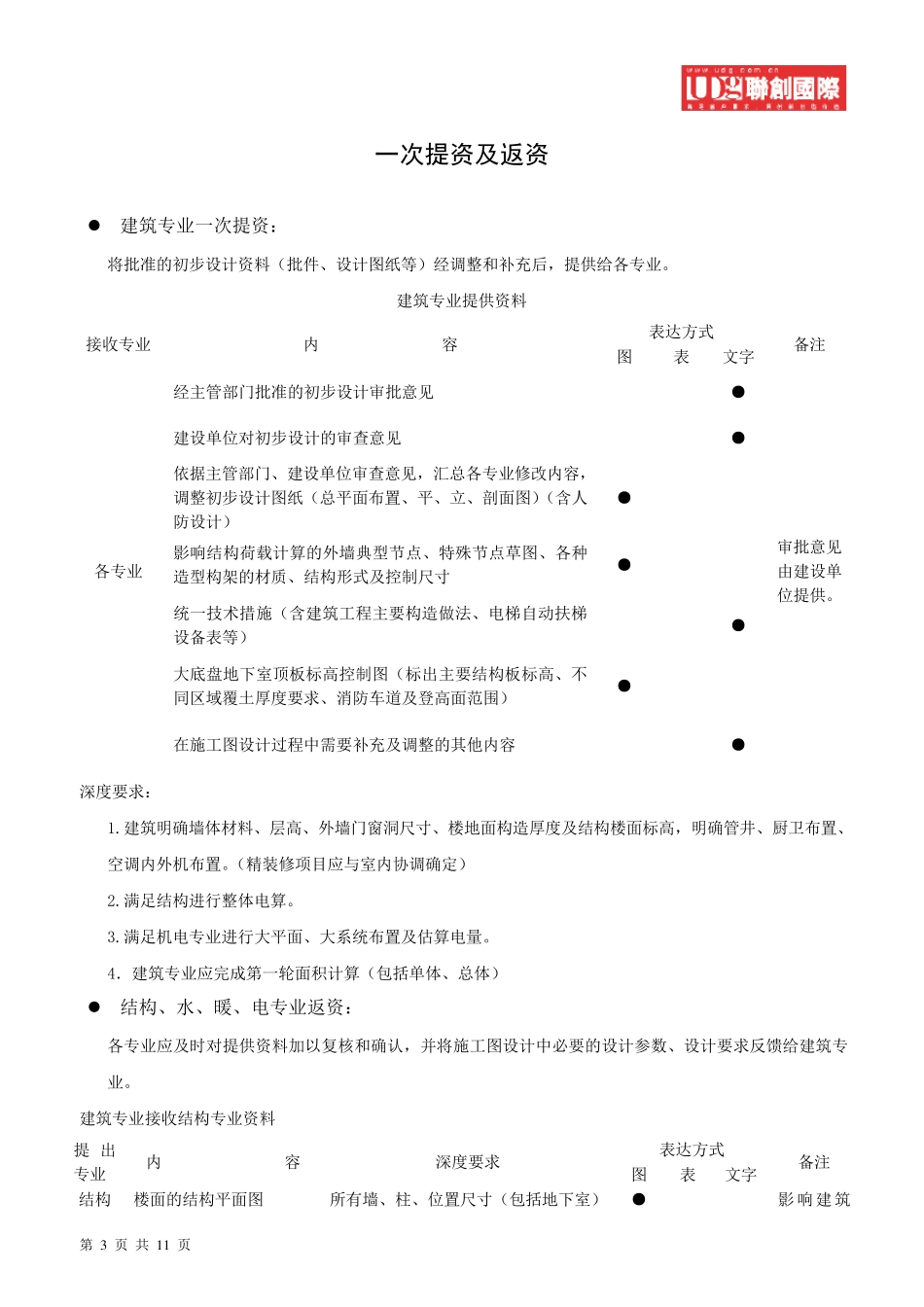

第 1 页 共 1 1 页 施 工 图 设 计 提 资 管 控 细 则 提资阶段 提资时间 返提时间 备注 动员阶段 动员大会当天 5 天 计划组织（生产副总牵头） 第一阶段 第6 天 5 天 技术措施制定（专业负责人） 第二阶段 1/3 工作周期节点 5 天 管线综合论证（暖通工程师） 第三阶段 2/3 工作周期节点 5 天 建筑底图制作（项目负责人） 宁波联创建筑设计有限公司 2013 年 5 月 第 2 页 共 1 1 页 项目启动动员 组建项目团队，讨论设计计划 建筑总图、平面、立面及其它专业的技术措施确认 建筑发放初步设计文本、甲方要求、及政府评审意见 结构、机电专业向建筑专业提资 结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下内容进行确认，有修改的，提供局部修改图。 结构专业：确认结构体系及基础形式，影响外立面、室内净高及使用空间的梁、墙、柱应提出修改建议或意向。 机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置范围及荷载，楼板及结构墙上大于 800x800 的洞口、特殊的降板要求等。 第 3 页 共 1 1 页 一次提资及返资 建筑专业一次提资： 将批准的初步设计资料（批件、设计图纸等）经调整和补充后，提供给各专业。 建筑专业提供资料 接收专业 内 容 表达方式 备注 图 表 文字 各专业 经主管部门批准的初步设计审批意见 ● 审批意见由建设单位提供。 建设单位对初步设计的审查意见 ● 依据主管部门、建设单位审查意见，汇总各专业修改内容，调整初步设计图纸（总平面布置、平、立、剖面图）（含人防设计） ● 影响结构荷载计算的外墙典型节点、特殊节点草图、各种造型构架的材质、结构形式及控制尺寸 ● 统一技术措施（含建筑工程主要构造做法、电梯自动扶梯设备表等） ● 大底盘地下室顶板标高控制图（标出主要结构板标高、不同区域覆土厚度要求、消防车道及登高面范围） ● 在施工图设计过程中需要补充及调整的其他内容 ● 深度要求： 1.建筑明确墙体材料、层高、外墙门窗洞 尺寸、楼 地面构造厚度及结构楼 面标高，明确管井 、厨 卫 布置、空 调内外机 布置。（精 装 修项 目 应 与 室内协 调确定 ） 2.满 足 结构...
