施工图设计重点校对审核提示

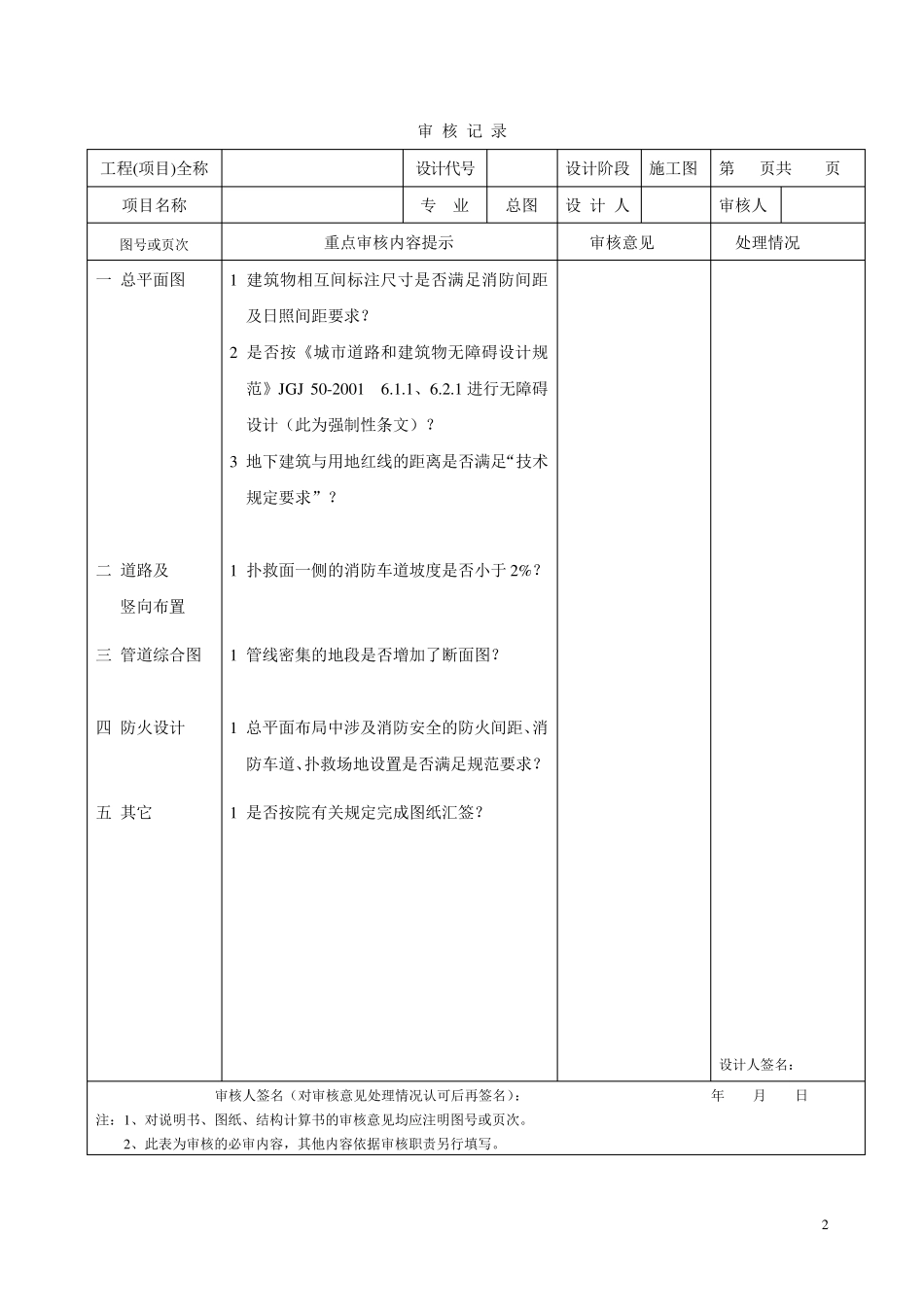

施工图设计重点校对审核提示_第1页
1/20

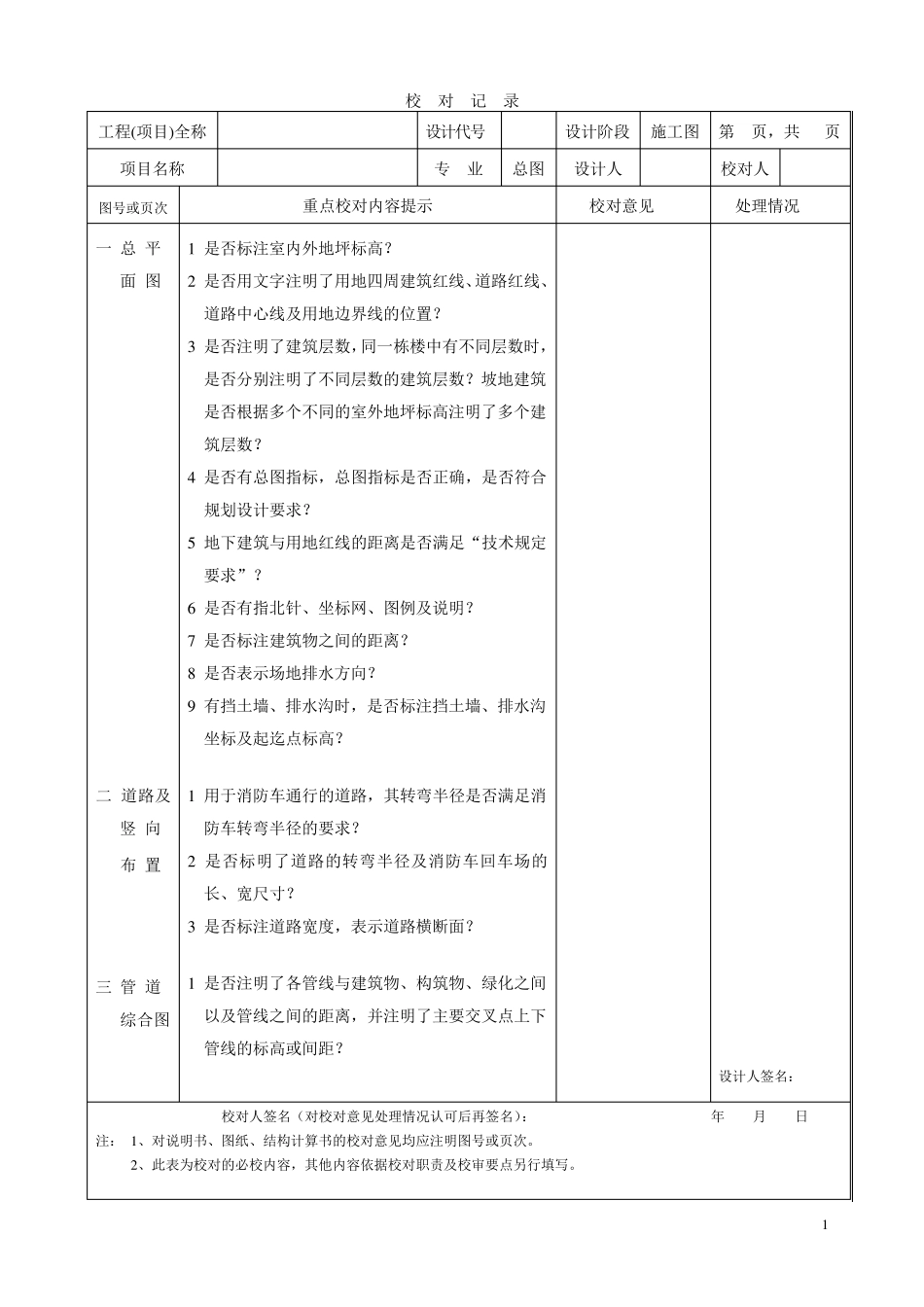

施工图设计重点校对审核提示_第2页
2/20
施工图设计重点校对审核提示_第3页
3/20
目 次 1 总图施工图设计重点校对审核内容提示 ...................................................... 1 2 建筑施工图设计重点校对审核内容提示 ...................................................... 3 3 结构施工图设计重点校对审核内容提示 ...................................................... 6 4 钢结构施工图设计重点校对内容提示 .......................................................... 9 5 给排水施工图设计重点校对审核内容提示 .................................................. 1 0 6 电气施工图设计重点校对审核内容提示 ...................................................... 1 3 7 暖通施工图设计重点校对审核内容提示 ...................................................... 1 5 8 动力施工图设计重点校对审核内容提示 ...................................................... 1 8 1 校 对 记 录 工程(项目)全称 设计代号 设计阶段 施工图 第 页,共 页 项目名称 专 业 总图 设计人 校对人 图号或页次 重点校对内容提示 校对意见 处理情况 一 总 平 面 图 二 道路及竖 向 布 置 三 管 道 综合图 1 是否标注室内外地坪标高? 2 是否用文字注明了用地四周建筑红线、道路红线、道路中心线及用地边界线的位置? 3 是否注明了建筑层数,同一栋楼中有不同层数时,是否分别注明了不同层数的建筑层数?坡地建筑是否根据多个不同的室外地坪标高注明了多个建筑层数? 4 是否有总图指标,总图指标是否正确,是否符合规划设计要求? 5 地下建筑与用地红线的距离是否满足“技术规定要求”? 6 是否有指北针、坐标网、图例及说明? 7 是否标注建筑物之间的距离? 8 是否表示场地排水方向? 9 有挡土墙、排水沟时,是否标注挡土墙、排水沟坐标及起迄点标高? 1 用于消防车通行的道路,其转弯半径是否满足消防车转弯半径的要求? 2 是否标明了道路的转弯半径及消防车回车场的长、宽尺寸? 3 是否标注道路宽度,表示道路横断面? 1 是否注明了各管线与建筑物、构筑物、绿化之间以及管线之间的距离,并注明了主要交叉点上下管线的标高或间距? 设计人签名: 校对人签名(对校对意见处理情况认可后再签名): 年 月 日 注: 1 、对说明书、图纸、结构计算书的校对意见均应注明图号或页次。 2 、此表为校对的...
