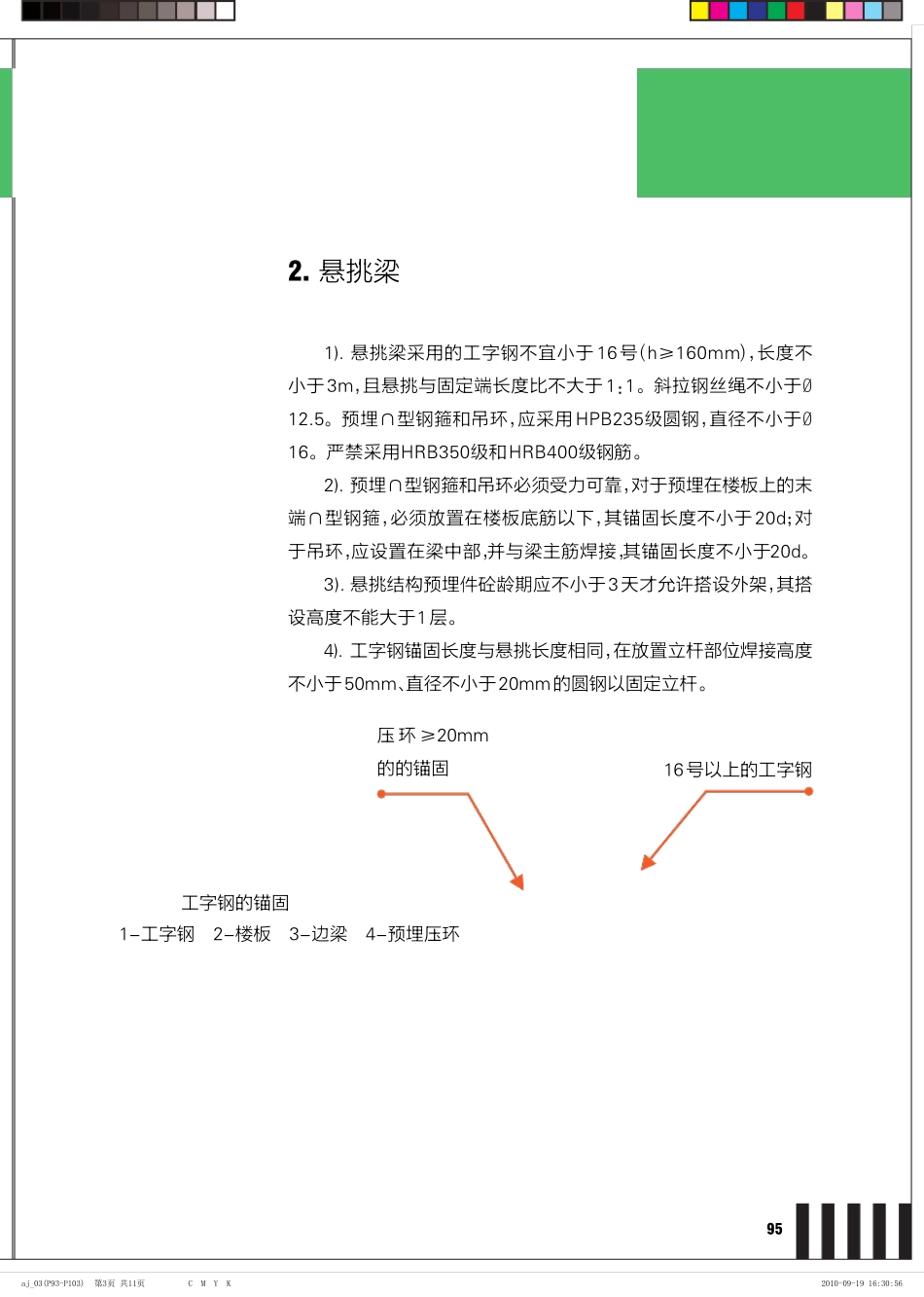

1. 概述1). 悬挑式扣件钢管脚手架应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的相关要求。2). 塔设悬挑脚手架属于危险性较大的分部分项工程，须单独编制专项方案，专项方案由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的，由施工单位技术负责人签字。实行施工总承包的，专项方案应当由总承包单位技术负责人及相关专业承包单位技术负责人签字。架体高度 20m 及以上悬挑式脚手架工程属于超过一定规模的危险性较大的分部分项工程，须组织专家进行论证。脚手架搭设必须严格按照方案执行，并按照规范要求进行验收，验收合格后方可投入使用。3). 钢管脚手架应选用外径 48m m 壁厚3.5m m 的钢管；钢管上严禁打孔，扣件、钢管应采用有质量合格证和质量检验报告的产品。扣件使用前进行质量检查，有裂纹、变形的严禁使用，出现滑丝的螺栓必须更换。扣件在螺栓拧紧扭力矩达到65Nm 时，不得发生破坏。4). 脚手架搭设人员必须持省级建设主管部门颁发的建筑架子工特种作业人员操作资格证书，上岗人员应经安全技术交底，方可上岗作业，并定期进行体检。B . 悬挑式扣件钢管脚手架93aj_03(P93-P103)第1页共11页CMYK05:03:6191-90-010203.脚手架及卸料平台B-悬挑式扣件钢管脚手架结构边缘的悬挑梁板不满足承载能力要求时侧面示意图94aj_03(P93-P103)第2页共11页CMYK15:03:6191-90-01021). 悬挑梁采用的工字钢不宜小于16号（h≥160m m），长度不小于3m ，且悬挑与固定端长度比不大于1：1。斜拉钢丝绳不小于Ø12.5。预埋∩型钢箍和吊环，应采用HPB235级圆钢，直径不小于Ø16。严禁采用HRB350级和HRB400级钢筋。2). 预埋∩型钢箍和吊环必须受力可靠，对于预埋在楼板上的末端∩型钢箍，必须放置在楼板底筋以下，其锚固长度不小于20d；对于吊环，应设置在梁中部，并与梁主筋焊接，其锚固长度不小于20d。3). 悬挑结构预埋件砼龄期应不小于3天才允许搭设外架，其搭设高度不能大于1层。4). 工字钢锚固长度与悬挑长度相同，在放置立杆部位焊接高度不小于50m m 、直径不小于20m m 的圆钢以固定立杆。1-工字钢2-楼板3-边梁4-预埋压环2. 悬挑梁16号以上的工字钢工字钢的锚固压 环 ≥20m m的的锚固95aj_03(P93-P103)第3页共11页CMYK65:03:6191-90-010203.脚手架及卸料平台1). 反拉钢丝绳与建筑物的拉接1-钢板2-连接环3-双螺母4-预埋螺杆5-钢垫片带连梁的工字钢构造转角处工字钢...
