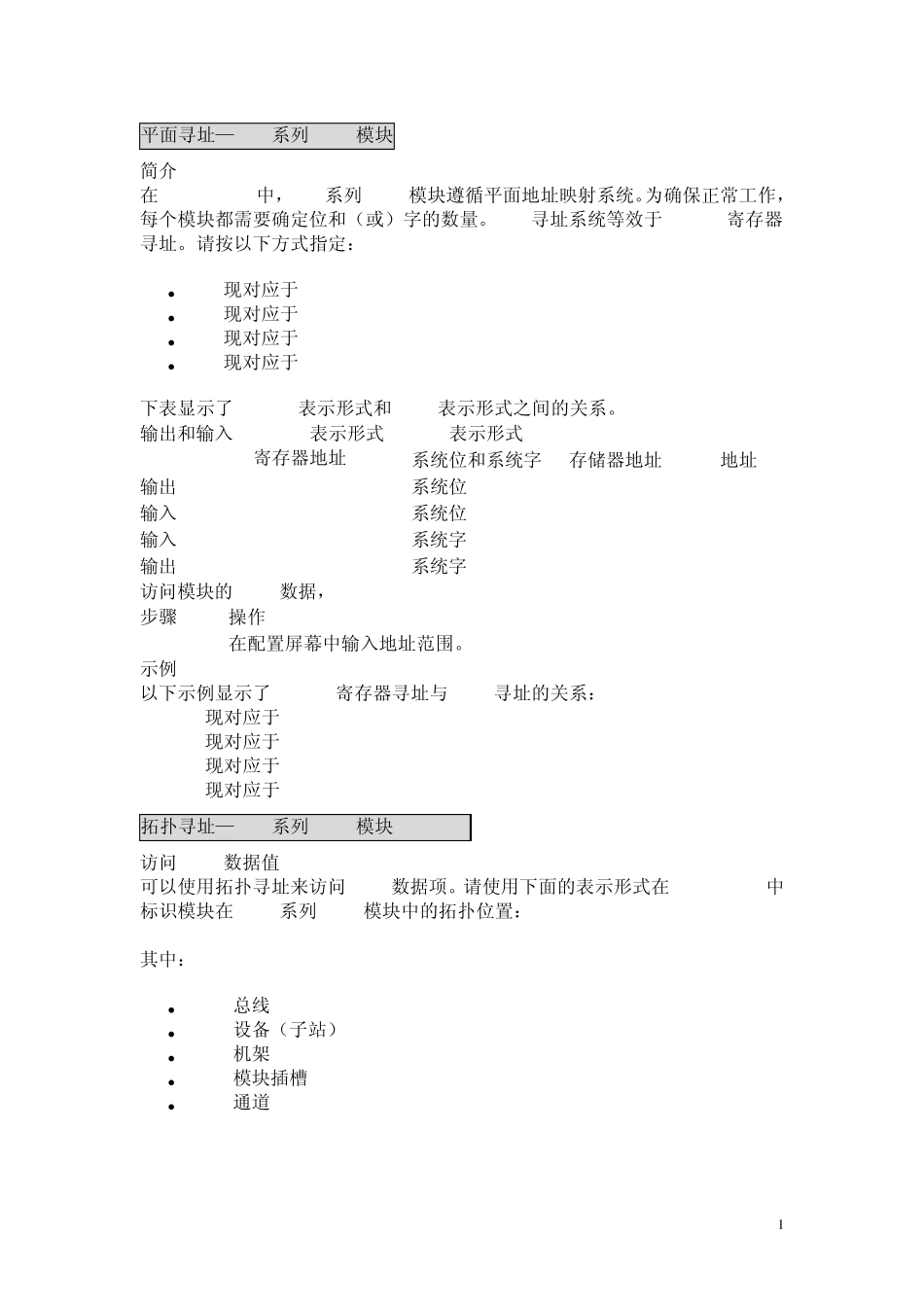

1 平面寻址—800 系列 I/O 模块 简介 在 Unity Pro 中，800 系列 I/O 模块遵循平面地址映射系统。为确保正常工作，每个模块都需要确定位和（或）字的数量。IEC 寻址系统等效于 984LL 寄存器寻址。请按以下方式指定： 0x 现对应于 %Mx 1x 现对应于 %Ix 3x 现对应于 %IWx 4x 现对应于 %MWx 下表显示了 984LL 表示形式和 IEC 表示形式之间的关系。 输出和输入 984LL 表示形式 寄存器地址 IEC 表示形式 系统位和系统字 存储器地址 I/O 地址 输出 0x 系统位 %Mx %Qx 输入 1x 系统位 %Ix %Ix 输入 3x 系统字 %IWx %IWx 输出 4x 系统字 %MWx %QWx 访问模块的 I/O 数据， 步骤 操作 1 在配置屏幕中输入地址范围。 示例 以下示例显示了 984LL 寄存器寻址与 IEC 寻址的关系： 000001 现对应于 %M1 100101 现对应于 %I101 301024 现对应于 %IW1024 400010 现对应于 %MW10 拓扑寻址—800 系列 I/O 模块 (Unity) 访问 I/O 数据值 可以使用拓扑寻址来访问 I/O 数据项。请使用下面的表示形式在 Unity Pro 中标识模块在 800 系列 I/O 模块中的拓扑位置： %[\b.e\]r.m.c[.rank] 其中： b = 总线 e = 设备（子站） r = 机架 m = 模块插槽 c = 通道 2 注意： 寻址时， 1. 在本地机架中 [\b.e\] 缺省设置为 \1.1\，不需要指定。 2. rank（序号）是一个索引，用于标识具有相同数据类型的对象的不同属性（值、警告级别、错误级别）。 3. 序号从零开始，如果序号为零，则忽略该项。 有关 I/O 变量的详细信息，请参考 Unity Pro 参考手册。 读取值：示例 读取 操作 从位于本地机架的插槽 6 中的模拟量模块的通道 7 中读取输入值（序号 = 0）： 输入 %IW1.6.7[.0] 从位于 RIO 总线 2 的子站 3 中的模拟量模块的通道 7 中读取输入值（序号 = 0）： 输入 %IW\2.3\1.6.7[.0] 从位于本地机架的插槽 6 中的模拟量模块的通道 7 中读取"超范围"值（序号 = 1）： 输入 %I1.6.7.1[.0] IODDT 寻址 IODDT 寻址 IODDT 允许通过用户定义的变量来处理与通道相关的所有信息（位和寄存器）。此变量在 Unity Pro 数据编辑器中定义，方法是：为模块选择合适的 IODDT 作为数据类型，并使用以下语法指定模块的拓扑地址： %CH[\b.e...
