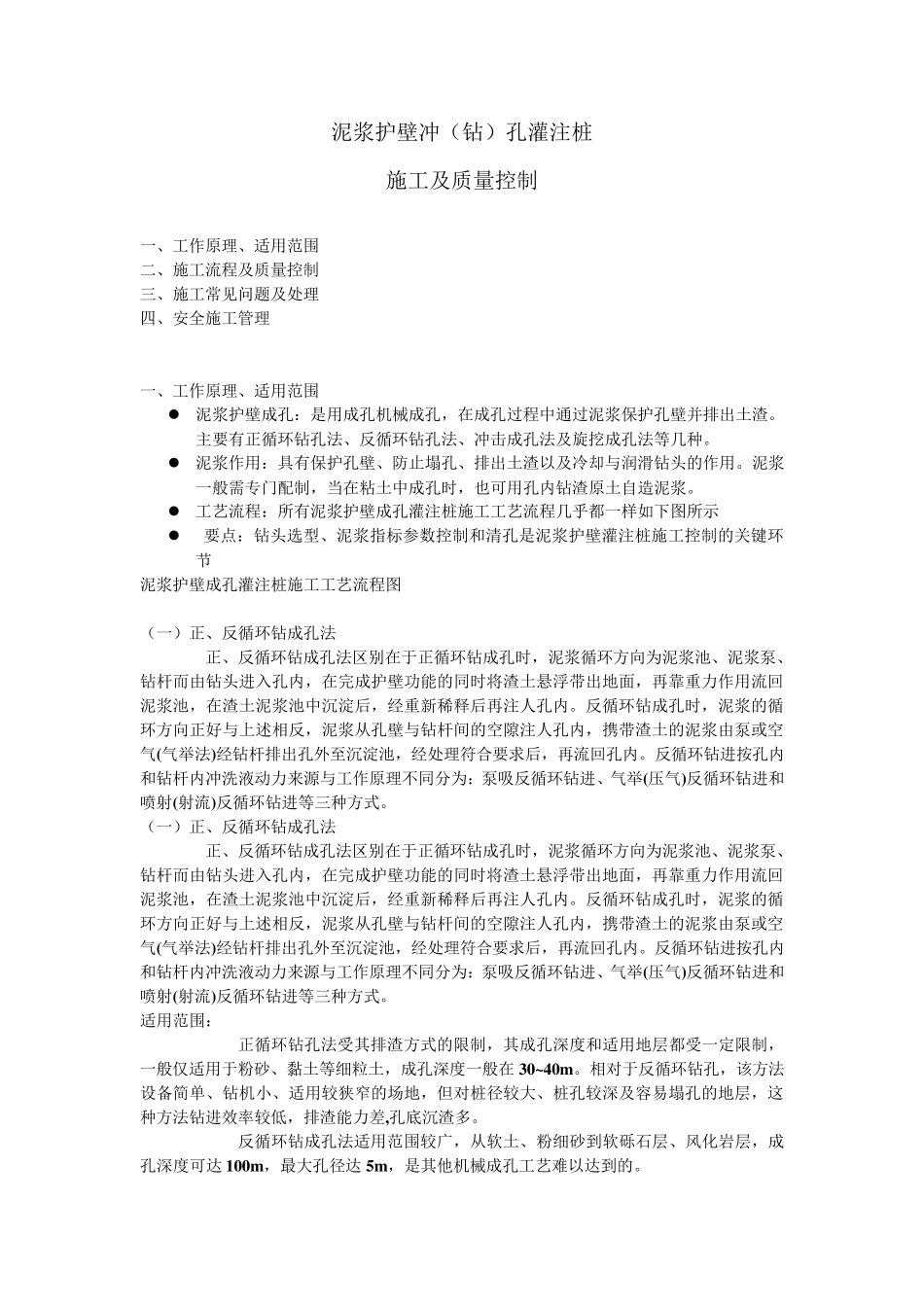

泥浆护壁冲(钻)孔灌注桩 施工及质量控制 一、工作原理、适用范围 二、施工流程及质量控制 三、施工常见问题及处理 四、安全施工管理 一、工作原理、适用范围 泥浆护壁成孔:是用成孔机械成孔,在成孔过程中通过泥浆保护孔壁并排出土渣。主要有正循环钻孔法、反循环钻孔法、冲击成孔法及旋挖成孔法等几种。 泥浆作用:具有保护孔壁、防止塌孔、排出土渣以及冷却与润滑钻头的作用。泥浆一般需专门配制,当在粘土中成孔时,也可用孔内钻渣原土自造泥浆。 工艺流程:所有泥浆护壁成孔灌注桩施工工艺流程几乎都一样如下图所示 要点:钻头选型、泥浆指标参数控制和清孔是泥浆护壁灌注桩施工控制的关键环节 泥浆护壁成孔灌注桩施工工艺流程图 (一)正、反循环钻成孔法 正、反循环钻成孔法区别在于正循环钻成孔时,泥浆循环方向为泥浆池、泥浆泵、钻杆而由钻头进入孔内,在完成护壁功能的同时将渣土悬浮带出地面,再靠重力作用流回泥浆池,在渣土泥浆池中沉淀后,经重新稀释后再注人孔内。反循环钻成孔时,泥浆的循环方向正好与上述相反,泥浆从孔壁与钻杆间的空隙注人孔内,携带渣土的泥浆由泵或空气(气举法)经钻杆排出孔外至沉淀池,经处理符合要求后,再流回孔内。反循环钻进按孔内和钻杆内冲洗液动力来源与工作原理不同分为:泵吸反循环钻进、气举(压气)反循环钻进和喷射(射流)反循环钻进等三种方式。 (一)正、反循环钻成孔法 正、反循环钻成孔法区别在于正循环钻成孔时,泥浆循环方向为泥浆池、泥浆泵、钻杆而由钻头进入孔内,在完成护壁功能的同时将渣土悬浮带出地面,再靠重力作用流回泥浆池,在渣土泥浆池中沉淀后,经重新稀释后再注人孔内。反循环钻成孔时,泥浆的循环方向正好与上述相反,泥浆从孔壁与钻杆间的空隙注人孔内,携带渣土的泥浆由泵或空气(气举法)经钻杆排出孔外至沉淀池,经处理符合要求后,再流回孔内。反循环钻进按孔内和钻杆内冲洗液动力来源与工作原理不同分为:泵吸反循环钻进、气举(压气)反循环钻进和喷射(射流)反循环钻进等三种方式。 适用范围: 正循环钻孔法受其排渣方式的限制,其成孔深度和适用地层都受一定限制,一般仅适用于粉砂、黏土等细粒土,成孔深度一般在 30~40m。相对于反循环钻孔,该方法设备简单、钻机小、适用较狭窄的场地,但对桩径较大、桩孔较深及容易塌孔的地层,这种方法钻进效率较低,排渣能力差,孔底沉渣多。 反循环钻成孔法适用范围较广,从软土、粉细砂到...
