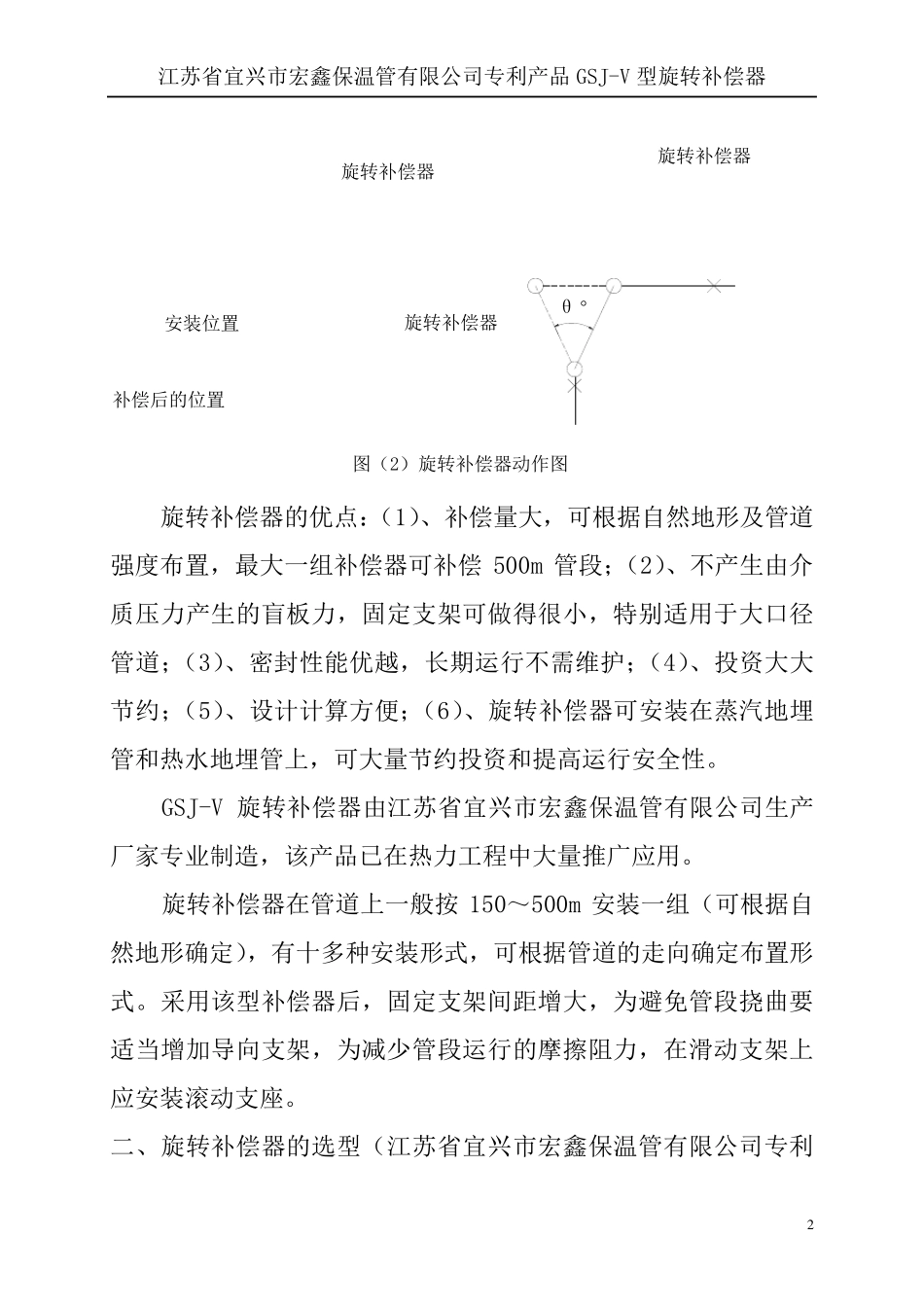

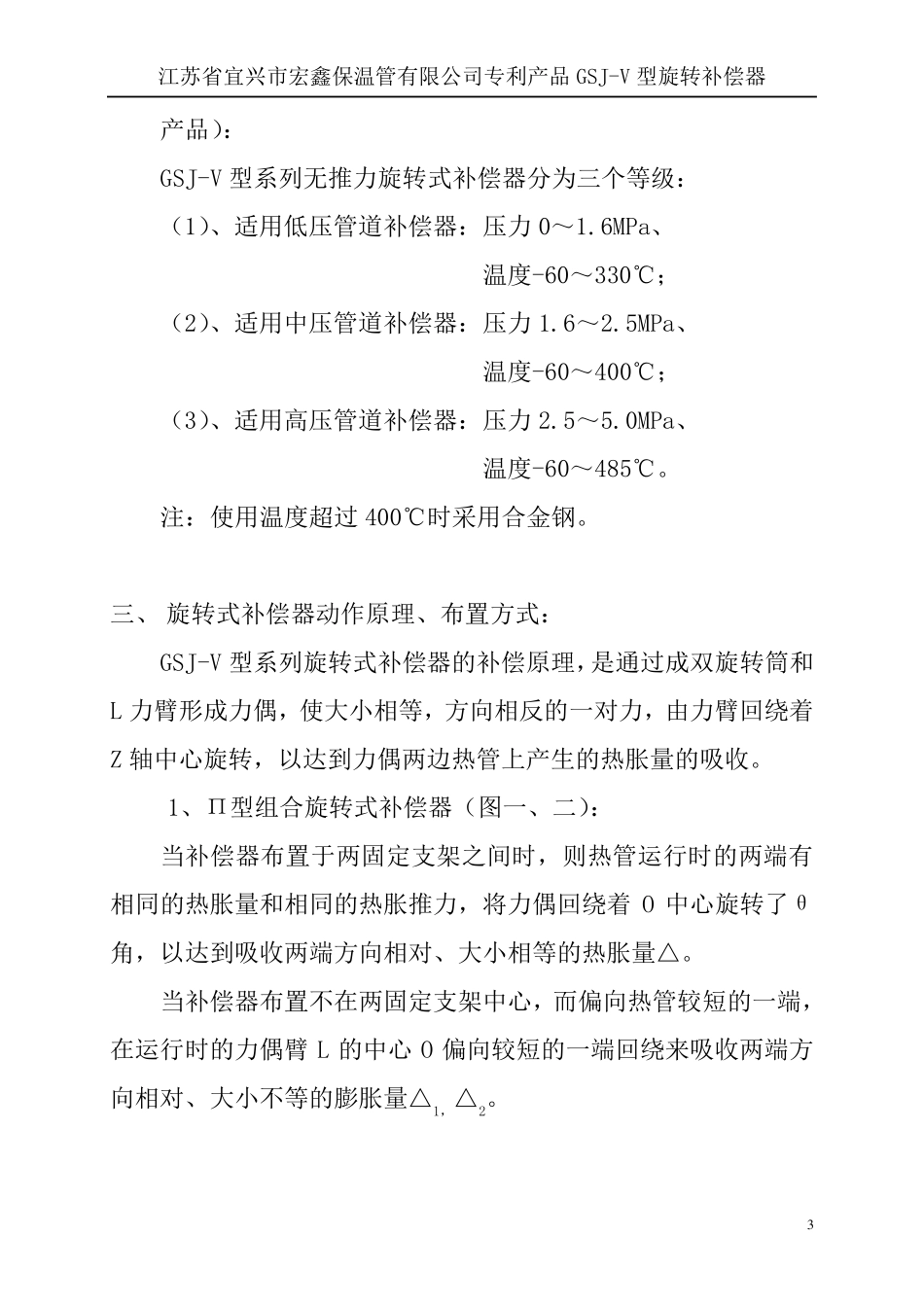

江苏省宜兴市宏鑫保温管有限公司专利产品GSJ-V 型旋转补偿器 1 GSJ-V 型 系 列 旋 转 式 补 偿器 一、概述 GSJ-V 型系列无推力旋转式补偿器是热力管道热膨胀补偿方面的一种新型补偿器。旋转式补偿器的结构如图（1）所示，其构造主要有整体密封座、密封压盖、大小头、减摩定心轴承、密封材料、旋转筒体等构件组成，安装在热力管道上需两个以上组对成组，形成相对旋转吸收管道热位移，从而减少管道之应力，其动作原理如图（2）所示。 江苏省宜兴市宏鑫保温管有限公司专利产品GSJ-V 型旋转补偿器 2 补偿后的位置安装位置旋转补偿器图（2）旋转补偿器动作图旋转补偿器旋转补偿器θ° 旋转补偿器的优点：（1）、补偿量大，可根据自然地形及管道强度布置，最大一组补偿器可补偿500m 管段；（2）、不产生由介质压力产生的盲板力，固定支架可做得很小，特别适用于大口径管道；（3）、密封性能优越，长期运行不需维护；（4）、投资大大节约；（5）、设计计算方便；（6）、旋转补偿器可安装在蒸汽地埋管和热水地埋管上，可大量节约投资和提高运行安全性。 GSJ-V 旋转补偿器由江苏省宜兴市宏鑫保温管有限公司生产厂家专业制造，该产品已在热力工程中大量推广应用。 旋转补偿器在管道上一般按150～500m 安装一组（可根据自然地形确定），有十多种安装形式，可根据管道的走向确定布置形式。采用该型补偿器后，固定支架间距增大，为避免管段挠曲要适当增加导向支架，为减少管段运行的摩擦阻力，在滑 动支架上应安装滚 动支座 。 二 、旋转补偿器的选 型（江苏省宜兴市宏鑫保温管有限公司专利江苏省宜兴市宏鑫保温管有限公司专利产品GSJ-V 型旋转补偿器 3 产品）： GSJ-V 型系列无推力旋转式补偿器分为三个等级： （1）、适用低压管道补偿器：压力0～1.6MPa、 温度-60～330℃； （2）、适用中压管道补偿器：压力1.6～2.5MPa、 温度-60～400℃； （3）、适用高压管道补偿器：压力2.5～5.0MPa、 温度-60～485℃。 注：使用温度超过400℃时采用合金钢。 三、 旋转式补偿器动作原理、布置方式： GSJ-V 型系列旋转式补偿器的补偿原理，是通过成双旋转筒和L 力臂形成力偶，使大小相等，方向相反的一对力，由力臂回绕着Z 轴中心旋转，以达到力偶两边热管上产生的热胀量的吸收。 1、Π型组合旋转式补偿器（图一、二）： 当补偿器布置于两固定支架之间时，则热管运行时的两端有相同的热胀量和相同的热胀推力，将力偶回绕...
