无粘结预应力楼板施工方案

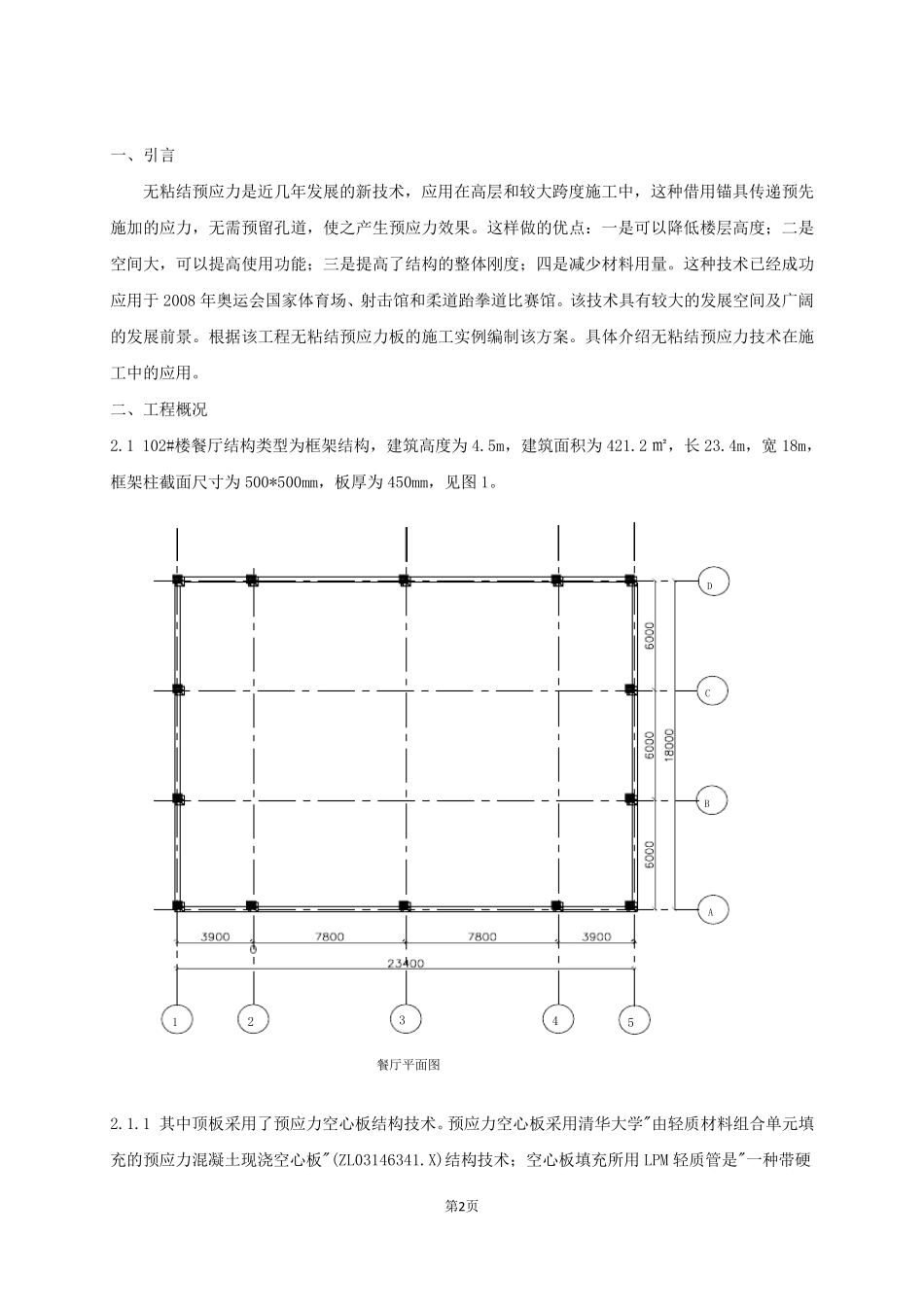

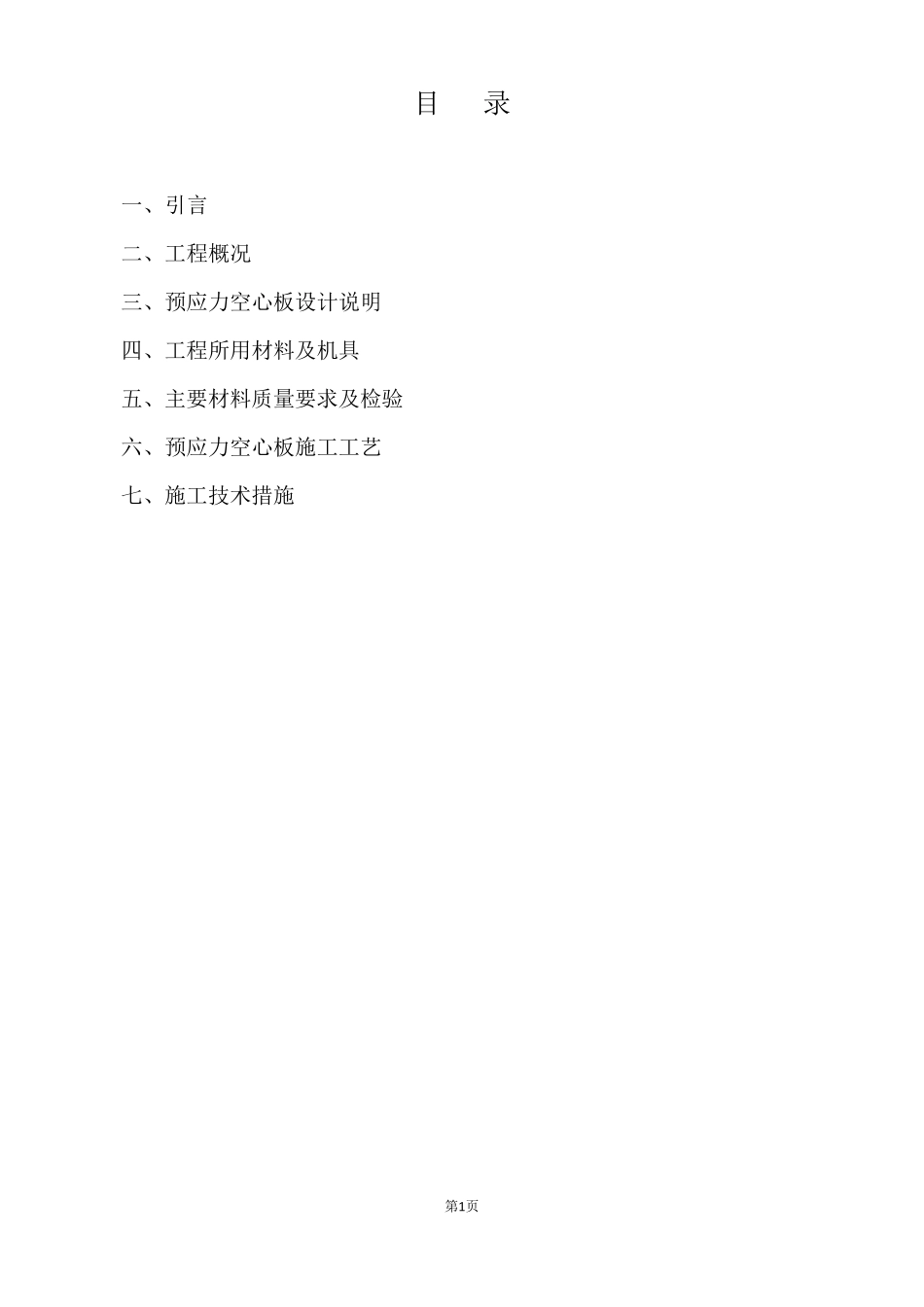

第1 页 目 录 一、引言 二、工程概况 三、预应力空心板设计说明 四、工程所用材料及机具 五、主要材料质量要求及检验 六、预应力空心板施工工艺 七、施工技术措施 第2 页 一、引言 无粘结预应力是近几年发展的新技术，应用在高层和较大跨度施工中，这种借用锚具传递预先施加的应力，无需预留孔道，使之产生预应力效果。这样做的优点：一是可以降低楼层高度；二是空间大，可以提高使用功能；三是提高了结构的整体刚度；四是减少材料用量。这种技术已经成功应用于 2008 年奥运会国家体育场、射击馆和柔道跆拳道比赛馆。该技术具有较大的发展空间及广阔的发展前景。根据该工程无粘结预应力板的施工实例编制该方案。具体介绍无粘结预应力技术在施工中的应用。 二、工程概况 2.1 102#楼餐厅结构类型为框架结构，建筑高度为4.5m，建筑面积为421.2 ㎡，长23.4m，宽18m，框架柱截面尺寸为500*500mm，板厚为450mm，见图1。 A餐厅平面图54321DCB 2.1.1 其中顶板采用了预应力空心板结构技术。预应力空心板采用清华大学"由轻质材料组合单元填充 的预应力混 凝 土 现 浇 空心板"(ZL03146341.X)结构技术；空心板填 充 所 用 LPM 轻质管 是"一种带 硬第 3 页 质 加 强 层 的 轻 质 发 泡 材 料 填 充 件 "(ZL200420077923.9)； 轻 质 管 之 间 的 连 接 采 用 "一 种 固 定 填 充 管 的格 栅 及 其 空 心 楼 盖 "(ZL200520112551.3)。 这 种 空 心 板 的 突 出 特 点 是 空 心 率 高 ， 同 时 又 方 便 施 工 ， 混凝 土 可 以 一 次 浇 筑 。 2.2 本 工 程 因 为 跨 度 较 大 ， 为 增 强 结 构 的 抗 震 性 能 及 增 强 耐 久 性 ， 设 计 时 采 用 了 无 粘 结 预 应 力 结 构形 式 。 全 部 预 应 力 钢 筋 采 用 1860Mpa、 直 径 15.2mm 的 低 松 弛 钢 绞 线 ， 设 计 张 拉 控 制 应 力 为 1302Mpa。预 应 力 筋 为 一 端 锚 固 、 一 端 张 拉 。 预 应 力 筋 张 拉 端 设 在 柱 后 或 者 梁 侧 ， 无 论 何 种 形 式 ， 竣 工 时 所 有预 应 力 筋 的 张 拉 端 锚 具 均 应 埋 在 混 凝 土 内 ， 不 外 露 。 2.3 轻 质 管 由 轻 质 多 孔 材 料 生产而成， 本 工 程 ...
