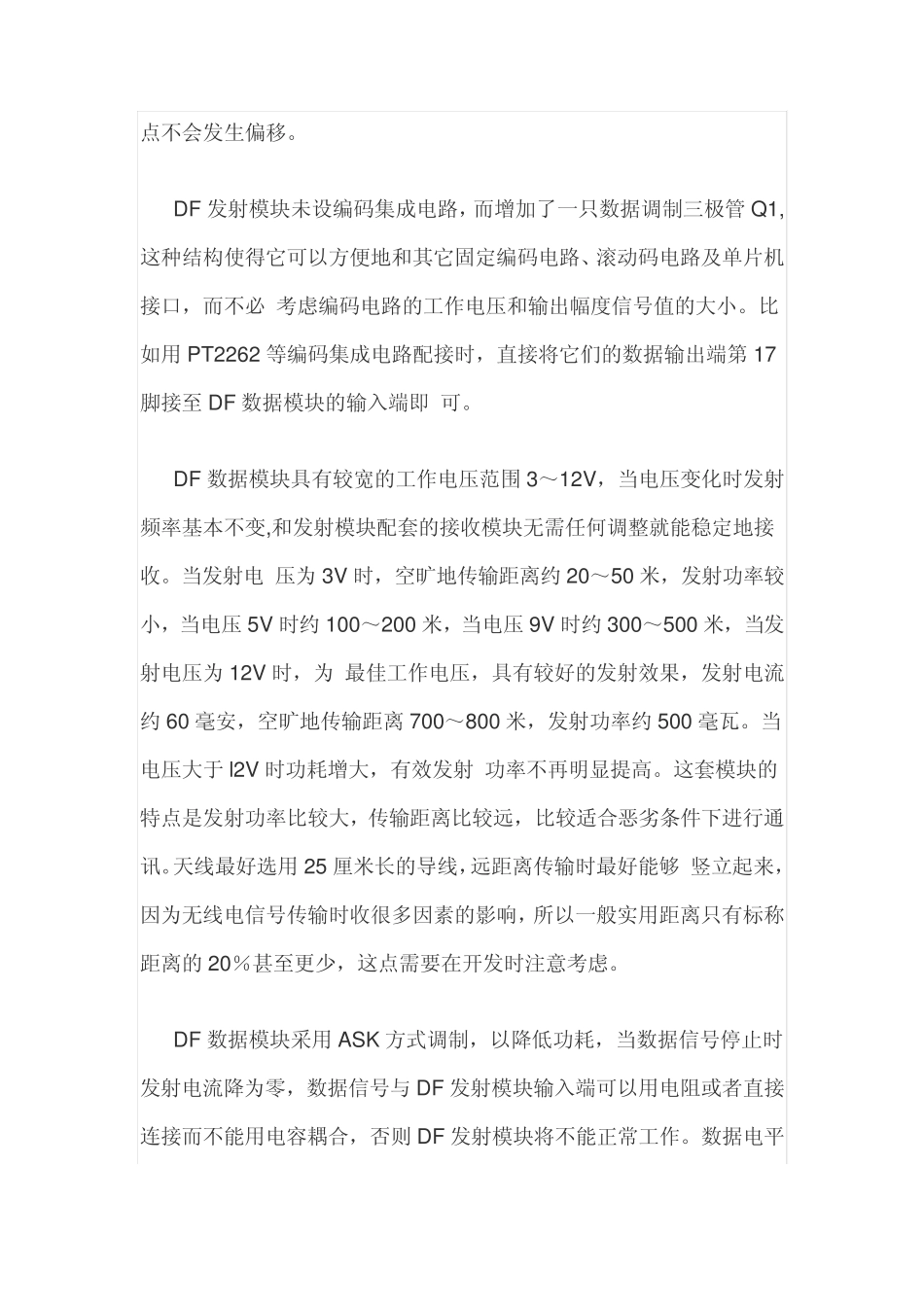

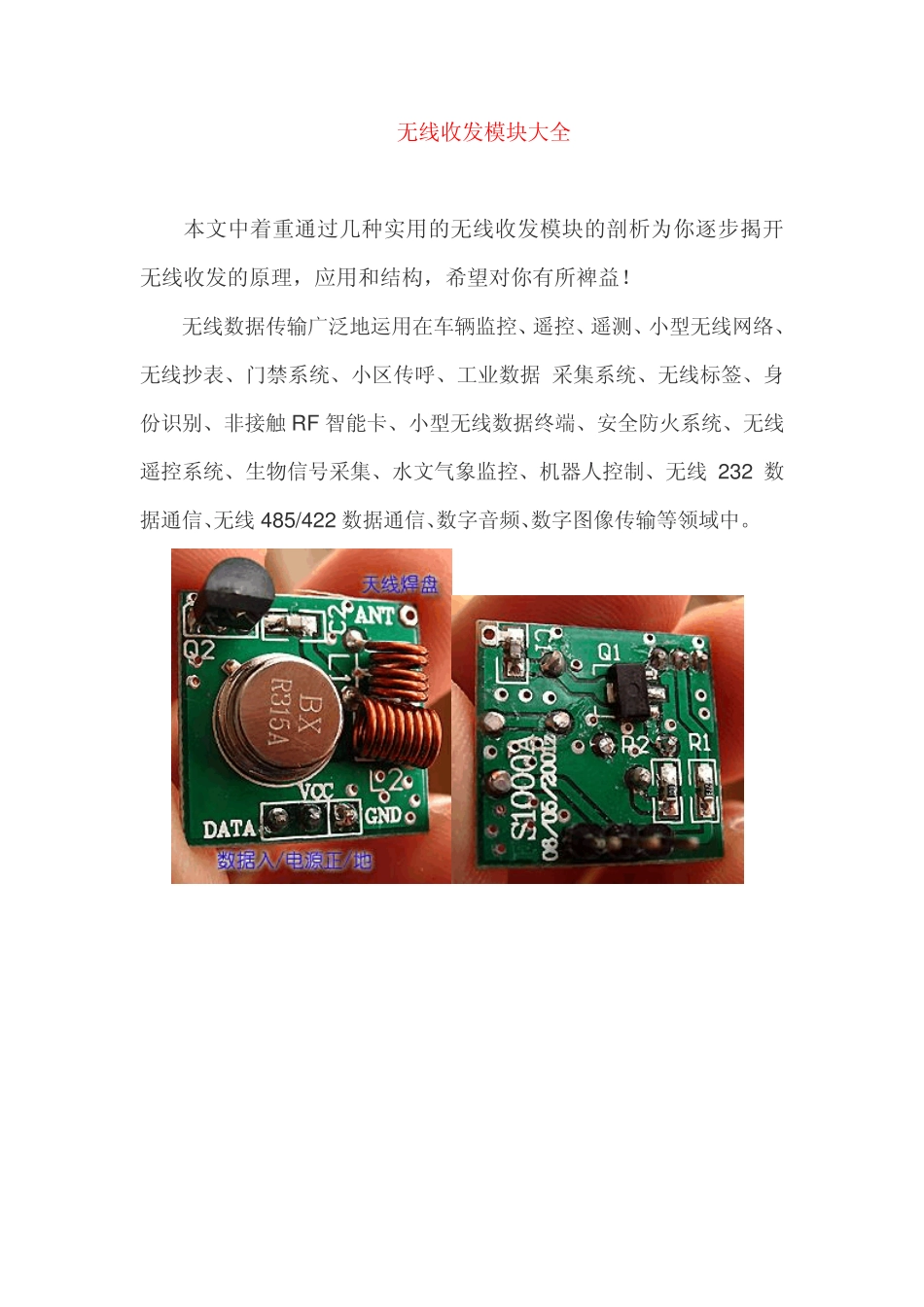

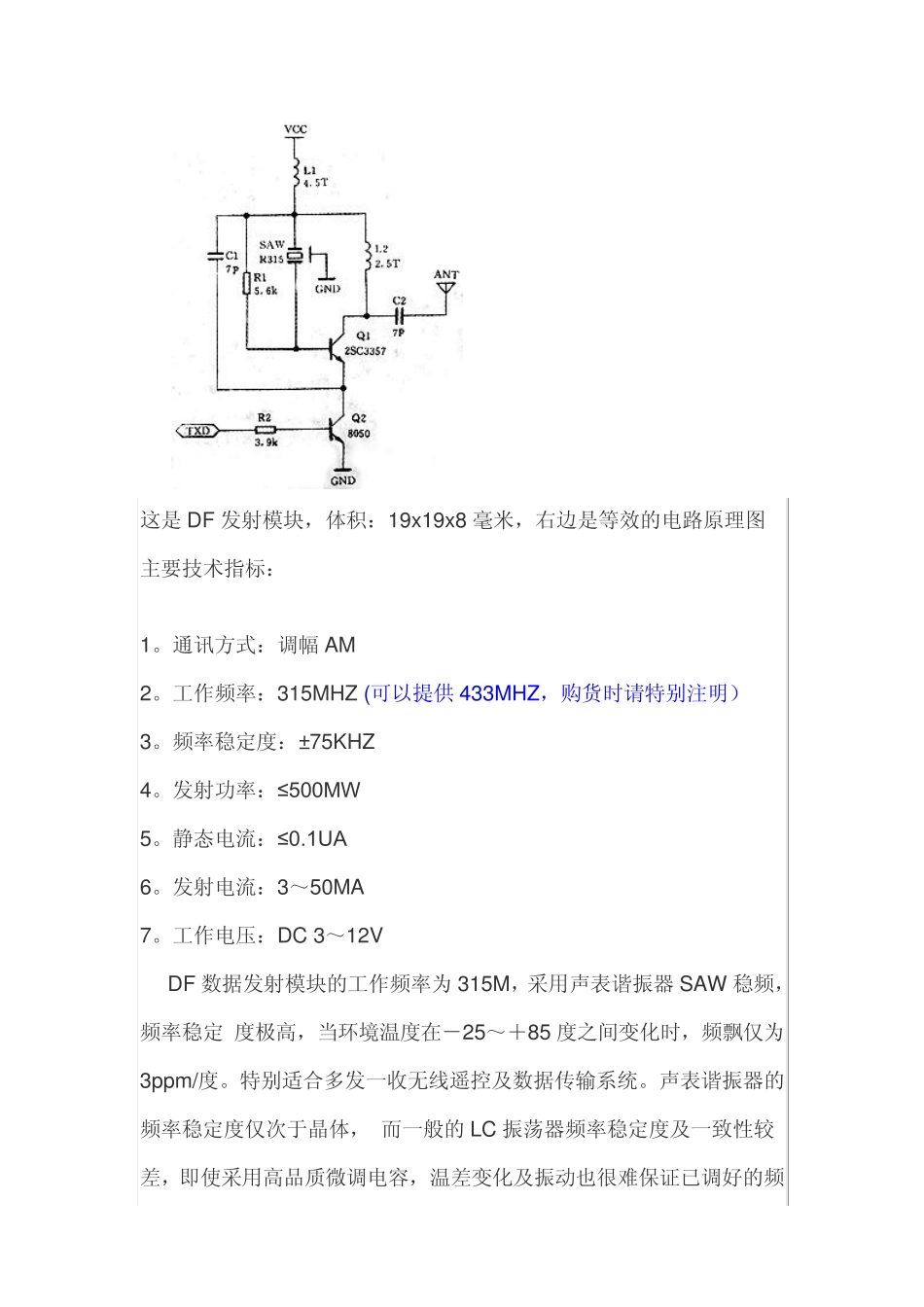

无线收发模块大全 本文中着重通过几种实用的无线收发模块的剖析为你逐步揭开无线收发的原理，应用和结构，希望对你有所裨益！ 无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、工业数据 采集系统、无线标签、身份识别、非接触 RF 智能卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号采集、水文气象监控、机器人控制、无线232 数据通信、无线485/422 数据通信、数字音频、数字图像传输等领域中。 这是DF 发射模块，体积：19x19x8 毫米，右边是等效的电路原理图 主要技术指标： 1。通讯方式：调幅 AM 2。工作频率：315MHZ (可以提供 433MHZ，购货时请特别注明） 3。频率稳定度：±75KHZ 4。发射功率：≤500MW 5。静态电流：≤0.1UA 6。发射电流：3～50MA 7。工作电压：DC 3～12V DF 数据发射模块的工作频率为 315M，采用声表谐振器 SAW 稳频，频率稳定 度极高，当环境温度在－25～＋85 度之间变化时，频飘仅为3ppm/度。特别适合多发一收无线遥控及数据传输系统。声表谐振器的频率稳定度仅次于晶体， 而一般的LC 振荡器频率稳定度及一致性较差，即使采用高品质微调电容，温差变化及振动也很难保证已调好的频点不会发生偏移。 DF 发射模块未设编码集成电路，而增加了一只数据调制三极管Q1,这种结构使得它可以方便地和其它固定编码电路、滚动码电路及单片机接口，而不必 考虑编码电路的工作电压和输出幅度信号值的大小。比如用 PT2262 等编码集成电路配接时，直接将它们的数据输出端第 17脚接至 DF 数据模块的输入端即 可。 DF 数据模块具有较宽的工作电压范围 3～12V，当电压变化时发射频率基本不变,和发射模块配套的接收模块无需任何调整就能稳定地接收。当发射电 压为 3V 时，空旷地传输距离约 20～50 米，发射功率较小，当电压 5V 时约 100～200 米，当电压 9V 时约 300～500 米，当发射电压为 12V 时，为 最佳工作电压，具有较好的发射效果，发射电流约 60 毫安，空旷地传输距离 700～800 米，发射功率约 500 毫瓦。当电压大于 l2V 时功耗增大，有效发射 功率不再明显提高。这套模块的特点是发射功率比较大，传输距离比较远，比较适合恶劣条件下进行通讯。天线最好选用 25 厘米长的导线，远距离传输时最好能够 竖立起来，因为无线电信号传输时收很多因素的影响，所以一般实用距离只有标称距离的 20％甚至更少...
