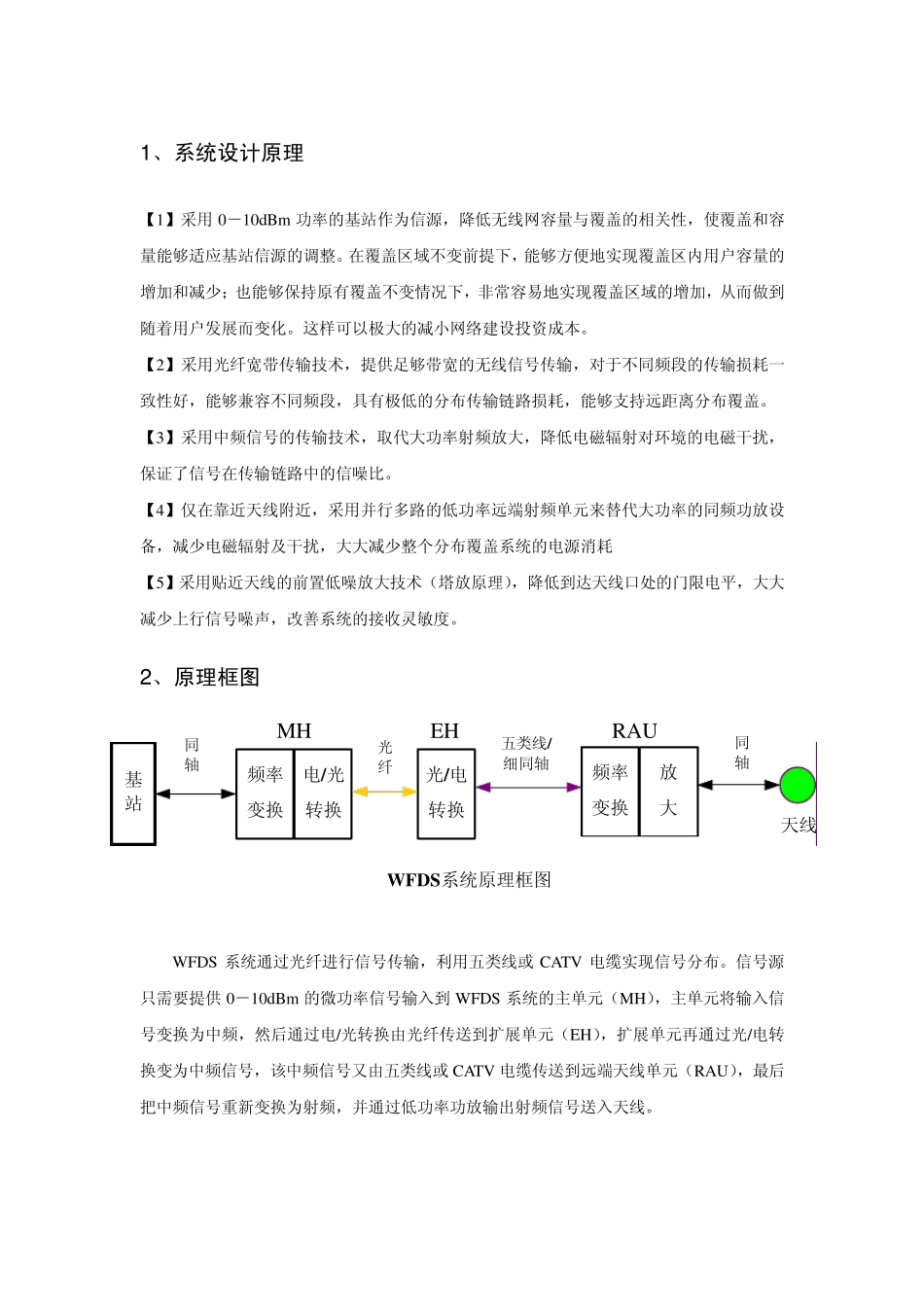

1 、系统设计原理 【1】采用0－10dBm 功率的基站作为信源，降低无线网容量与覆盖的相关性，使覆盖和容量能够适应基站信源的调整。在覆盖区域不变前提下，能够方便地实现覆盖区内用户容量的增加和减少；也能够保持原有覆盖不变情况下，非常容易地实现覆盖区域的增加，从而做到随着用户发展而变化。这样可以极大的减小网络建设投资成本。 【2】采用光纤宽带传输技术，提供足够带宽的无线信号传输，对于不同频段的传输损耗一致性好，能够兼容不同频段，具有极低的分布传输链路损耗，能够支持远距离分布覆盖。 【3】采用中频信号的传输技术，取代大功率射频放大，降低电磁辐射对环境的电磁干扰，保证了信号在传输链路中的信噪比。 【4】仅在靠近天线附近，采用并行多路的低功率远端射频单元来替代大功率的同频功放设备，减少电磁辐射及干扰，大大减少整个分布覆盖系统的电源消耗 【5】采用贴近天线的前置低噪放大技术（塔放原理），降低到达天线口处的门限电平，大大减少上行信号噪声，改善系统的接收灵敏度。 2 、原理框图 WFDS 系统通过光纤进行信号传输，利用五类线或 CATV 电缆实现信号分布。信号源只需要提供 0－10dBm 的微功率信号输入到 WFDS 系统的主单元（MH），主单元将输入信号变换为中频，然后通过电/光转换由光纤传送到扩展单元（EH），扩展单元再通过光/电转换变为中频信号，该中频信号又由五类线或 CATV 电缆传送到远端天线单元（RAU），最后把中频信号重新变换为射频，并通过低功率功放输出射频信号送入天线。 基站频率变换电/光转换光/电转换同轴光纤五类线/细同轴同W FDS系统原理框图频率变换放大轴天线MH RAU EH 3 、W FDS 系统的组成 A、标准型 WFDS 标准型 WFDS由主单元、扩展单元、远端单元组成，主单元和扩展单元用光纤连接，扩展单元与远端单元之间用五类线连接。如果采用多模光纤，光纤的长度一般不超过 1.5km；如果采用单模光纤，光纤的传输距离一般不超过 6km。五类线的长度一般要求不超过 100m，加延长器可以放宽到 170m。标准型 WFDS最大的连接模式为 1：4：8，即一个主单元最多可接 4个扩展单元，每个扩展单元最多连接 8个 RAU，所以一个主单元最多带 4个扩展单元、32个远端接入单元。 标准型 WFDS适用于大型场所的覆盖，如会议中心、写字楼群、高层建筑物、大型购物中心、体育场馆、停车库等 2万平米以上的覆盖面积。 B、简约型 WFDS 简约型 WFDS由简约型主单元和远端...
