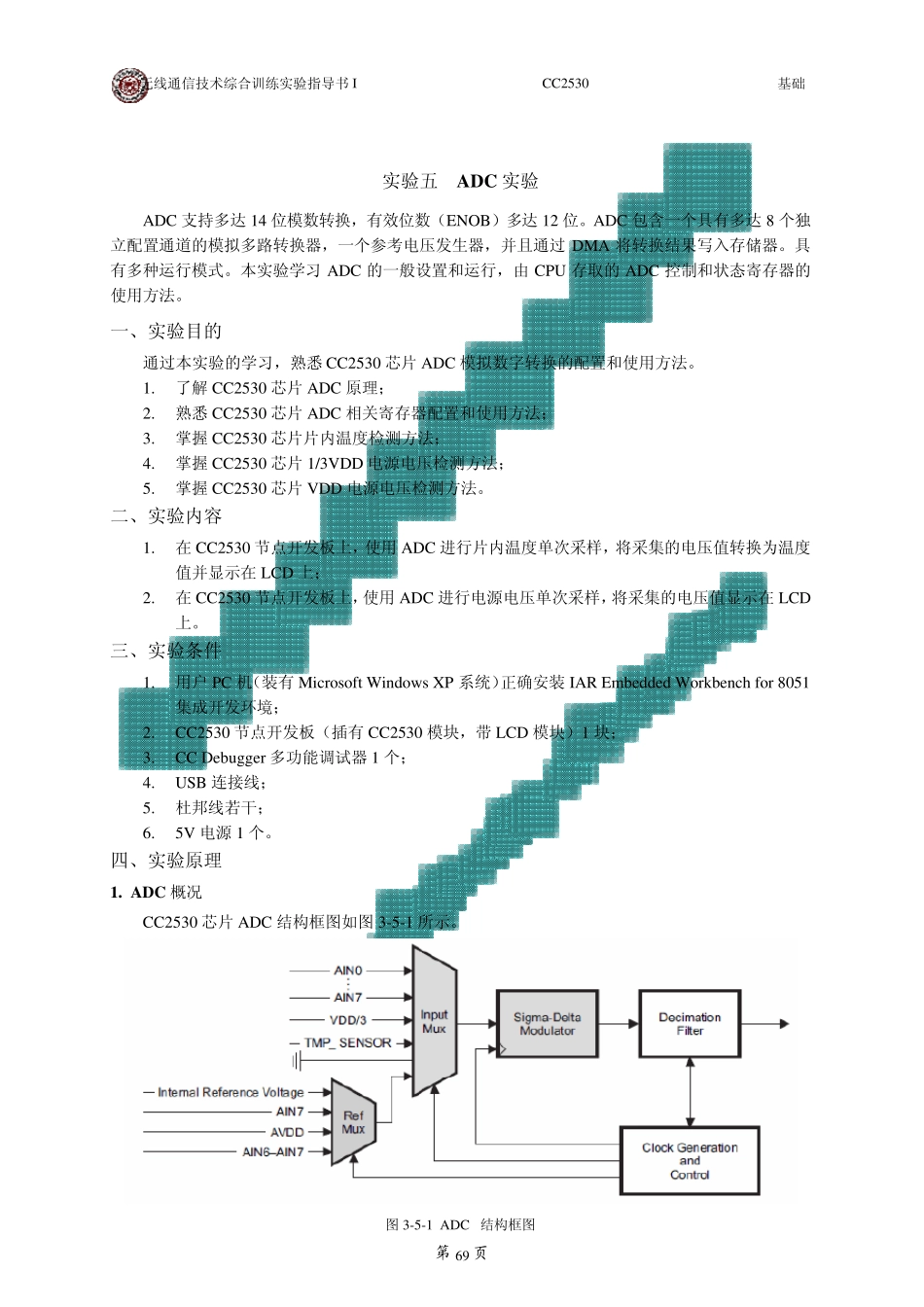

无线通信技术综合训练实验指导书I CC2530基础 第 69 页 实验五 A D C 实验 ADC 支持多达14 位模数转换，有效位数（ENOB）多达12 位。ADC 包含一个具有多达8 个独立配置通道的模拟多路转换器，一个参考电压发生器，并且通过DMA 将转换结果写入存储器。具有多种运行模式。本实验学习ADC 的一般设置和运行，由CPU 存取的ADC 控制和状态寄存器的使用方法。 一、实验目的 通过本实验的学习，熟悉 CC2530 芯片 ADC 模拟数字转换的配置和使用方法。 1. 了解 CC2530 芯片 ADC 原理； 2. 熟悉 CC2530 芯片 ADC 相关寄存器配置和使用方法； 3. 掌握 CC2530 芯片片内温度检测方法； 4. 掌握 CC2530 芯片 1/3VDD 电源电压检测方法； 5. 掌握 CC2530 芯片 VDD 电源电压检测方法。 二、实验内容 1. 在 CC2530 节点开发板上，使用ADC 进行片内温度单次采样，将采集的电压值转换为温度值并显示在 LCD 上； 2. 在 CC2530 节点开发板上，使用ADC 进行电源电压单次采样，将采集的电压值显示在 LCD上。 三、实验条件 1. 用户 PC 机（装有Microsoft Window s XP 系统）正确安装 IAR Embedded Workbench for 8051集成开发环境； 2. CC2530 节点开发板（插有CC2530 模块，带 LCD 模块）1 块； 3. CC Debugger 多功能调试器1 个； 4. USB 连接线； 5. 杜邦线若干； 6. 5V 电源 1 个。 四、实验原理 1. A D C 概况 CC2530 芯片 ADC 结构框图如图 3-5-1 所示。 图 3-5-1 ADC 结构框图 实验五 ADC 实验 第 70 页 ADC 的主要特征如下： ¾ ADC 转换位数可选，8 到14 位； ¾ 8 个独立的输入通道，单端或差分输入； ¾ 参考电压可选为内部、外部单端、外部差分或AVDD5； ¾ 中断请求产生； ¾ 转换结束时DMA 触发； ¾ 温度传感器输入； ¾ 电池电压检测。 当使用端口0 作为ADC 输入时，端口0 引脚必须配置为ADC 输入。ADC 输入最多可以使用8个。为了配置端口0 的引脚为ADC 输入，寄存器APCCFG 的对应位必须设置为1。该寄存器的默认值为选择端口0 的引脚为非ADC 输入，即数字输入/输出。 寄存器APCCFG 中的设置将覆盖P0SEL 中的设置。 ADC 可以配置为使用通用I/O 引脚P2.0 作为一个外部触发来开始转换。当P2.0 用于ADC 外部触发时，它必须配置为在输入模式下的通用I/O。 2. A D C 输入 P0 端口...
