无线遥控开关制作

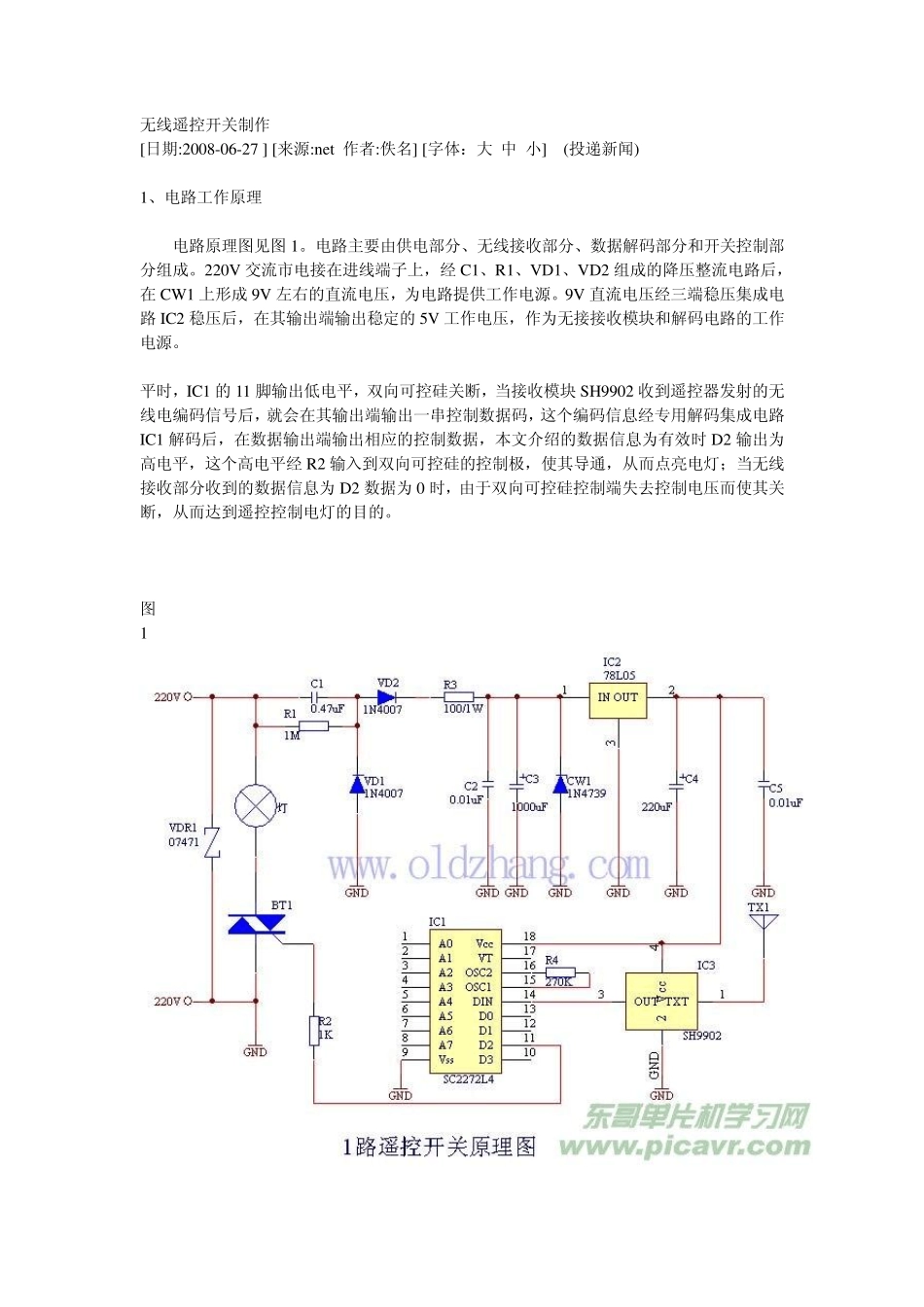

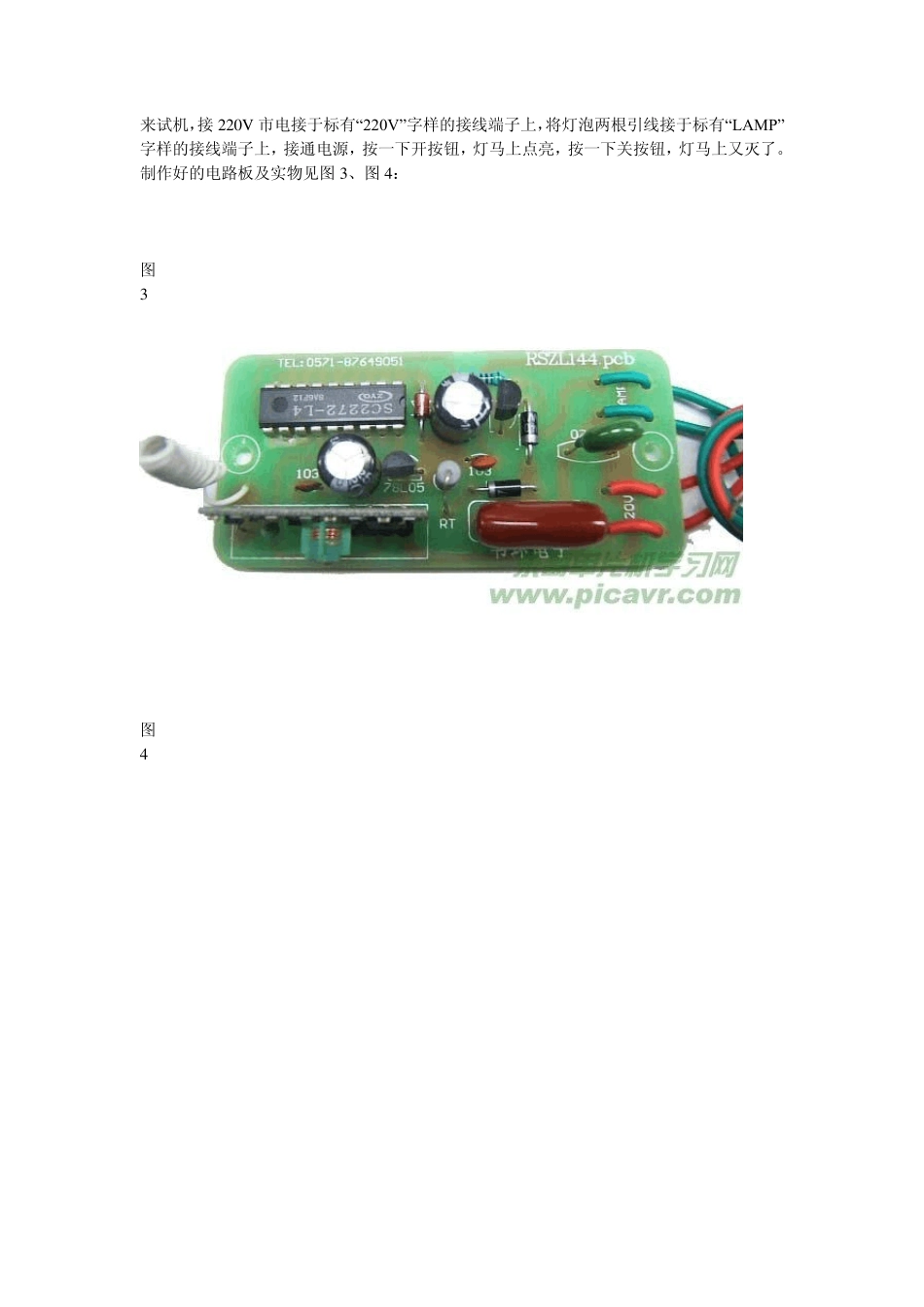

无线遥控开关制作 [日期:2008-06-27 ] [来源:net 作者:佚名] [字体：大 中 小] (投递新闻) 1、电路工作原理 电路原理图见图 1。电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。220V 交流市电接在进线端子上，经 C1、R1、VD1、VD2 组成的降压整流电路后，在 CW1 上形成 9V 左右的直流电压，为电路提供工作电源。9V 直流电压经三端稳压集成电路 IC2 稳压后，在其输出端输出稳定的 5V 工作电压，作为无接接收模块和解码电路的工作电源。 平时，IC1 的 11 脚输出低电平，双向可控硅关断，当接收模块 SH9902 收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC1 解码后，在数据输出端输出相应的控制数据，本文介绍的数据信息为有效时 D2 输出为高电平，这个高电平经 R2 输入到双向可控硅的控制极，使其导通，从而点亮电灯；当无线接收部分收到的数据信息为 D2 数据为 0 时，由于双向可控硅控制端失去控制电压而使其关断，从而达到遥控控制电灯的目的。 图1 根据电路原理图，我们设计的PCB 板图见图2： 图2 2、调试与安装 这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块 SH9902，78L05 先不焊。 有条件的网友可用外接 5V 直流电源对无线接收部分进行调试，插上 IC1，将负极接于电路中的地，+5V 接于 78L05 的输出端，万用表直流电压档测量 IC1 第 14 脚电压，当按动遥控器时，每按一次，14 脚电压应有时显的变化，否则就说明无线接收模块没有正常工作，查看接收模块有无插反等，如正常，再测 IC1 第 17 脚对地电压，按住遥控器时，这个脚的电压应为高电平输出，否则检查 IC1 有无插反，R4 是否焊接可靠等，另外一点需要说明的是，有些制作者在焊集成电路插座时，由于焊接技术不熟练，将 1 到 8 脚的地址端与地或高电平相碰，无意中对解码芯片进行了编码，造成发射端与接收端地址密码不统一而无法解码，关于如何进行地址编码，我们在下面的文章中进行介绍；最后测 11 脚电压，当按一下关按钮时，这个脚的电压应为 0，按一下开按钮时应为高电平。 市电供电部分的调试：将电源线接在接线端子上，万用表负端接地，正表笔接 78L05 的输入端，查看电压是否为 9V...
