日本岛电FP23PID调节器中文操作说明书

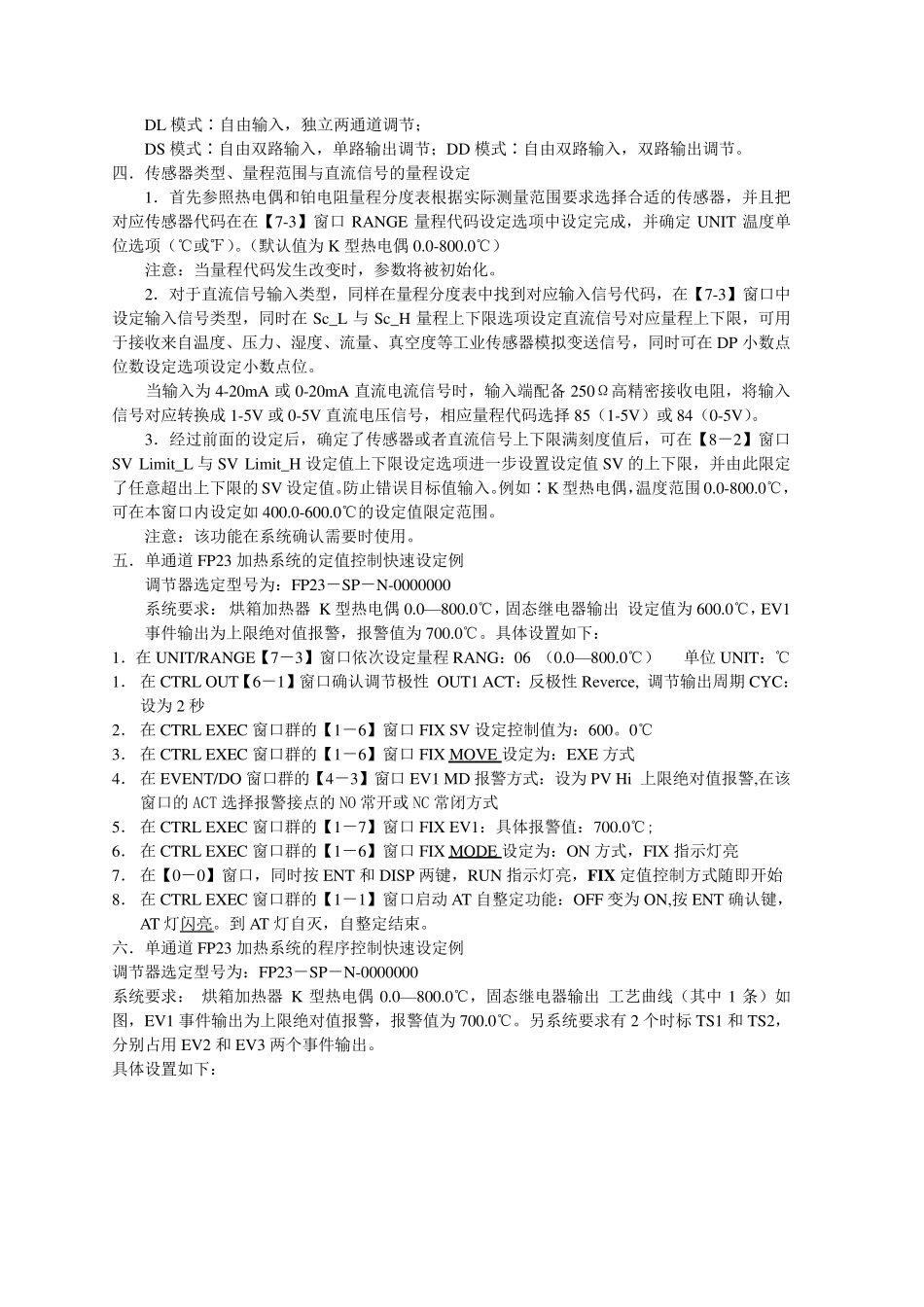

日本SHIMADEN(岛电) FP23 可编程PID 调节器中文操作说明 一．日本岛电公司新型FP23 0.1％高精度高分辨率完全自由输入20 条曲线（共400 步）可编程单双通道,大液晶双排LED 5 位醒目显示, 多DI/DO 接口，常用通讯及MODBUS 协议，支持用户灵活方便编译的计算机USB 接口软硬件，功能极大集成。可广泛用于半导体制造，计量仪表，传感器标定，航空航天，石油化工，冶金等自控领域 二．仪表的显示面板和功能键 1 5．EV1，6. EV2，7. EV3∶三组事件输出；8．DO1， 9. DO2， 10. DO3，11. DO4，12. DO5∶5 个外部接点输出； 13．EXT∶外部控制；14．COM∶通讯状态；15．AT∶自整定；16．OUT1∶调节输出 1；17．OUT2∶调节输出2 两个透明点：红外线通讯收发。 前面板按键开关： DISP∶用于改变显示内容； GRP∶用于选择八个命令组窗口群； SCRN∶用于选择命令组内的子窗口；∶循环键用于窗口内各参数循环； ∶设置参数值时向高位移动； ∶用于减小数值； ∶用于增加数值； ∶确认键用于确认参数值或其它工作状态设定； ∶手动输出功能选择； ∶SV 值设定选择； 请尊敬的用户在使用前确认 FP23 的选型型号与系统要求无误。 三．选择 FP23 规格，设定FP23 工作模式 用户可根据实际需求，选择单输入或双输入两种规格之一。 选择单输入规格有下面两种工作模式∶ SS 模式∶单路自由输入，单路调节输出；SD 模式∶单路自由输入，双路调节输出。 选择双输入规格有下面四种工作模式∶ 5 位超亮度红色 LED 数码字符显示： 1． 测量值 PV 显示；2．故障状态显示； 5 位超亮度绿色 LED 数码字符 SV 值显示： LCD 超大液晶显示：4 行共21 个字符 1． 当前运行的通道PV1 或 PV2 显示； 2． 当前运行的曲线号和步号显示； 3． 当前曲线趋势等，DI/DO 显示； 3．当前运行的PID 号显示； 4． 调节输出调节量百分比数字和模拟 （动态棒状图）显示； 5．参数设定的对话窗口； 17 个状态指示灯： 1．RUN∶程序运行；2．HLD∶程序保持； 3．MAN∶手动调节；4．FIX∶定值控制； DL 模 式 ∶ 自 由 输 入 ， 独 立 两 通 道 调 节 ； DS 模 式 ∶ 自 由 双 路 输 入 ， 单 路 输 出 调 节 ； DD 模 式 ∶ 自 由 双 路 输 入 ， 双 路 输 出 调 节 。 四 ． 传 感 器 类 型 、 量 程 范 围 与 直 流 信 号 的 ...
