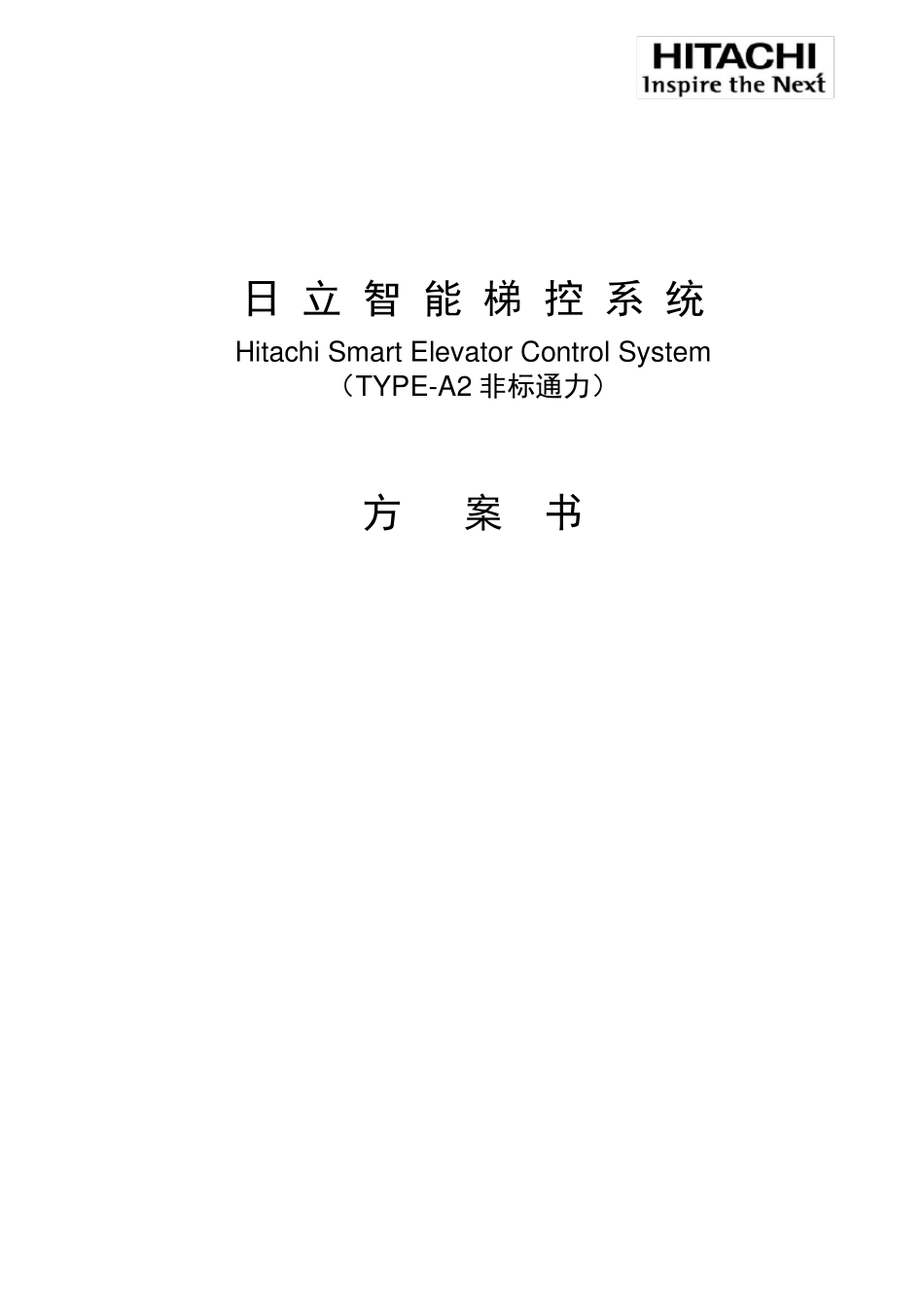

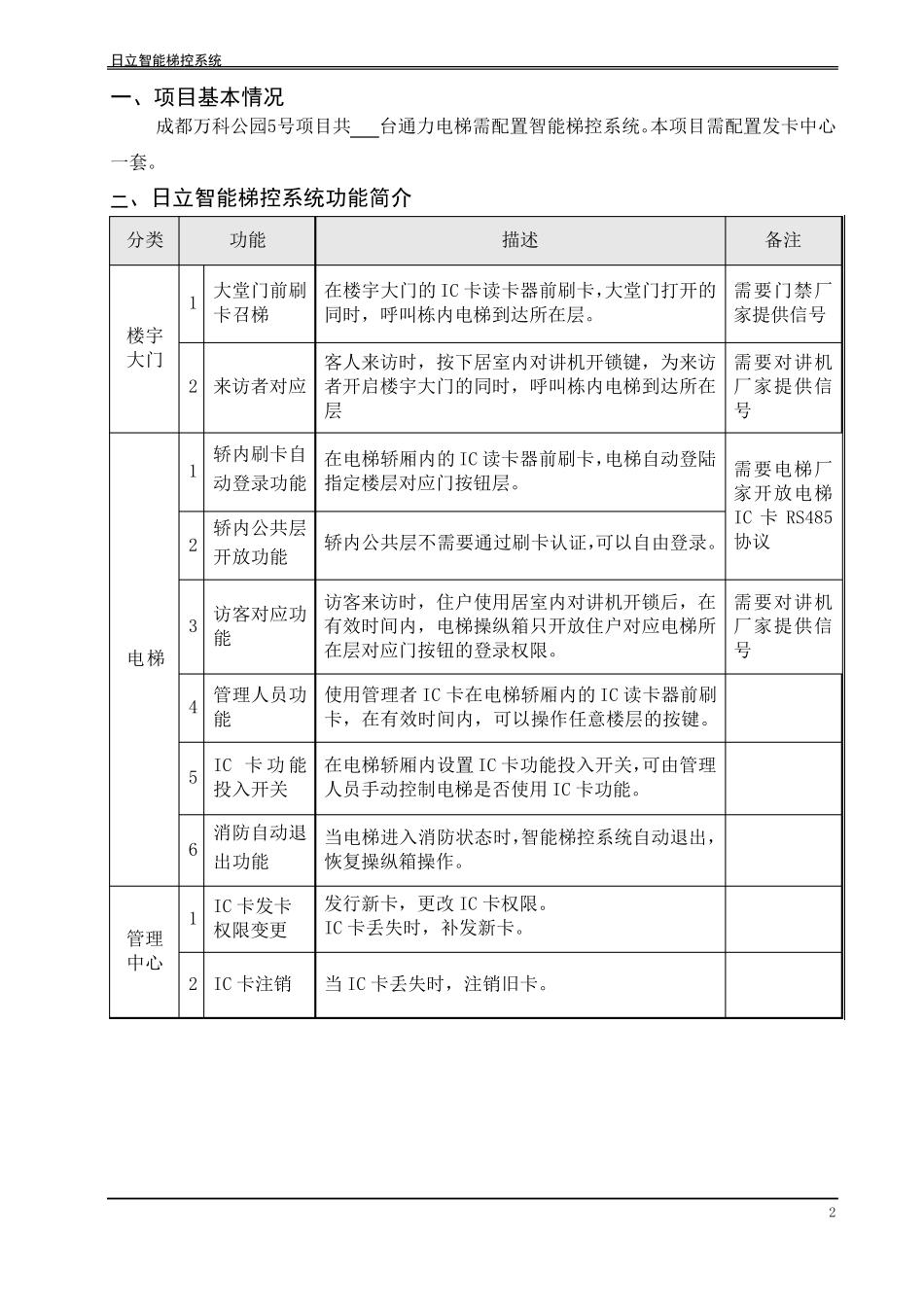

日 立 智 能 梯 控 系 统 Hitachi Smart Elev ator Control Sy stem （TYPE-A2 非标通力） 方 案 书 日立智能梯控系统 2 一、项目基本情况 成都万科公园5号项目共 台通力电梯需配置智能梯控系统。本项目需配置发卡中心一套。 二、日立智能梯控系统功能简介 分类 功能 描述 备注 楼宇 大门 1 大堂门前刷卡召梯 在楼宇大门的 IC 卡读卡器前刷卡，大堂门打开的同时，呼叫栋内电梯到达所在层。 需要门禁厂家提供信号 2 来访者对应 客人来访时，按下居室内对讲机开锁键，为来访者开启楼宇大门的同时，呼叫栋内电梯到达所在层 需要对讲机厂家提供信号 电梯 1 轿内刷卡自动登录功能 在电梯轿厢内的 IC 读卡器前刷卡，电梯自动登陆指定楼层对应门按钮层。 需要电梯厂家开放电梯IC 卡 RS485协议 2 轿内公共层开放功能 轿内公共层不需要通过刷卡认证，可以自由登录。 3 访客对应功能 访客来访时，住户使用居室内对讲机开锁后，在有效时间内，电梯操纵箱只开放住户对应电梯所在层对应门按钮的登录权限。 需要对讲机厂家提供信号 4 管理人员功能 使用管理者 IC 卡在电梯轿厢内的 IC 读卡器前刷卡，在有效时间内，可以操作任意楼层的按键。 5 IC 卡 功 能投入开关 在电梯轿厢内设置IC 卡功能投入开关，可由管理人员手动控制电梯是否使用 IC 卡功能。 6 消防自动退出功能 当电梯进入消防状态时，智能梯控系统自动退出，恢复操纵箱操作。 管理 中心 1 IC 卡发卡 权限变更 发行新卡，更改 IC 卡权限。 IC 卡丢失时，补发新卡。 2 IC 卡注销 当 IC 卡丢失时，注销旧卡。 日立智能梯控系统 3 三、具体责任划分 项目 本公司 提供 客户自行配置 配置位置 备注 智能梯控控制柜 ● 核心控制装置，每单元楼电梯机房中配置 读卡器 （电梯轿内） ● 每台电梯操纵箱配置1 台，双开门电梯2 台 用于开放电梯内召按钮权限 发卡设备 ● 管理中心配置1 套 配套专用发卡设备 管理 PC ● 管理中心配置1 套 门禁系统 ● 门禁系统客户自行采购 楼宇对讲系统 ● 楼宇对讲系统客户自行采购 楼宇对讲系统信号 ● 电梯机房 需按日立要求提供信号 系统联网网络设备 ● 每栋提供1~2 个 100M 的网络接口，管理中心单独提供1 个 100M的网络接口 用于各单元与管理中心的联网 网络线材 ● 各单元间的网络布线、单元内的布线 用户IC 卡 ●...
