时钟芯片pcf8583中文资料及c51程序详解VIP专享

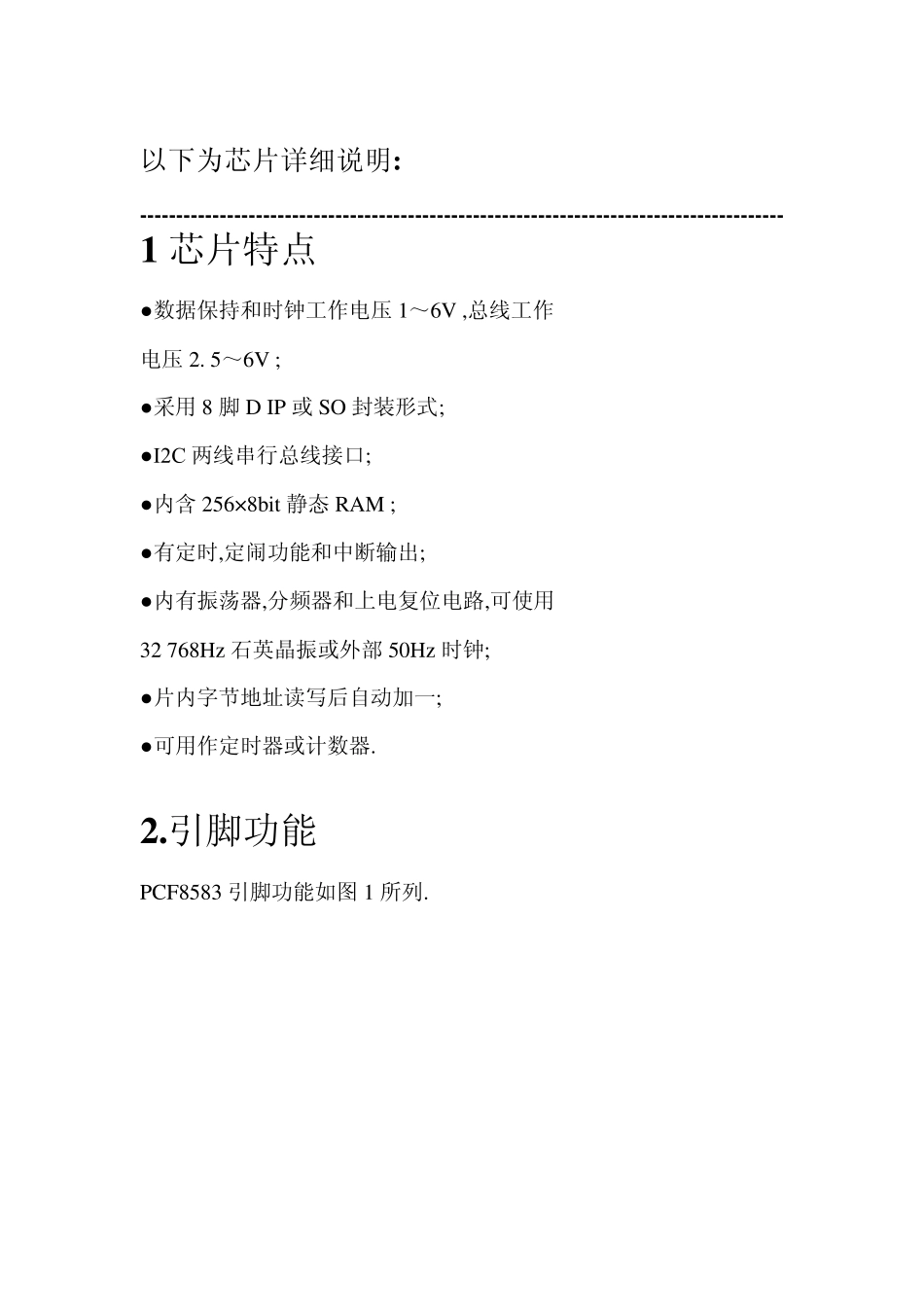

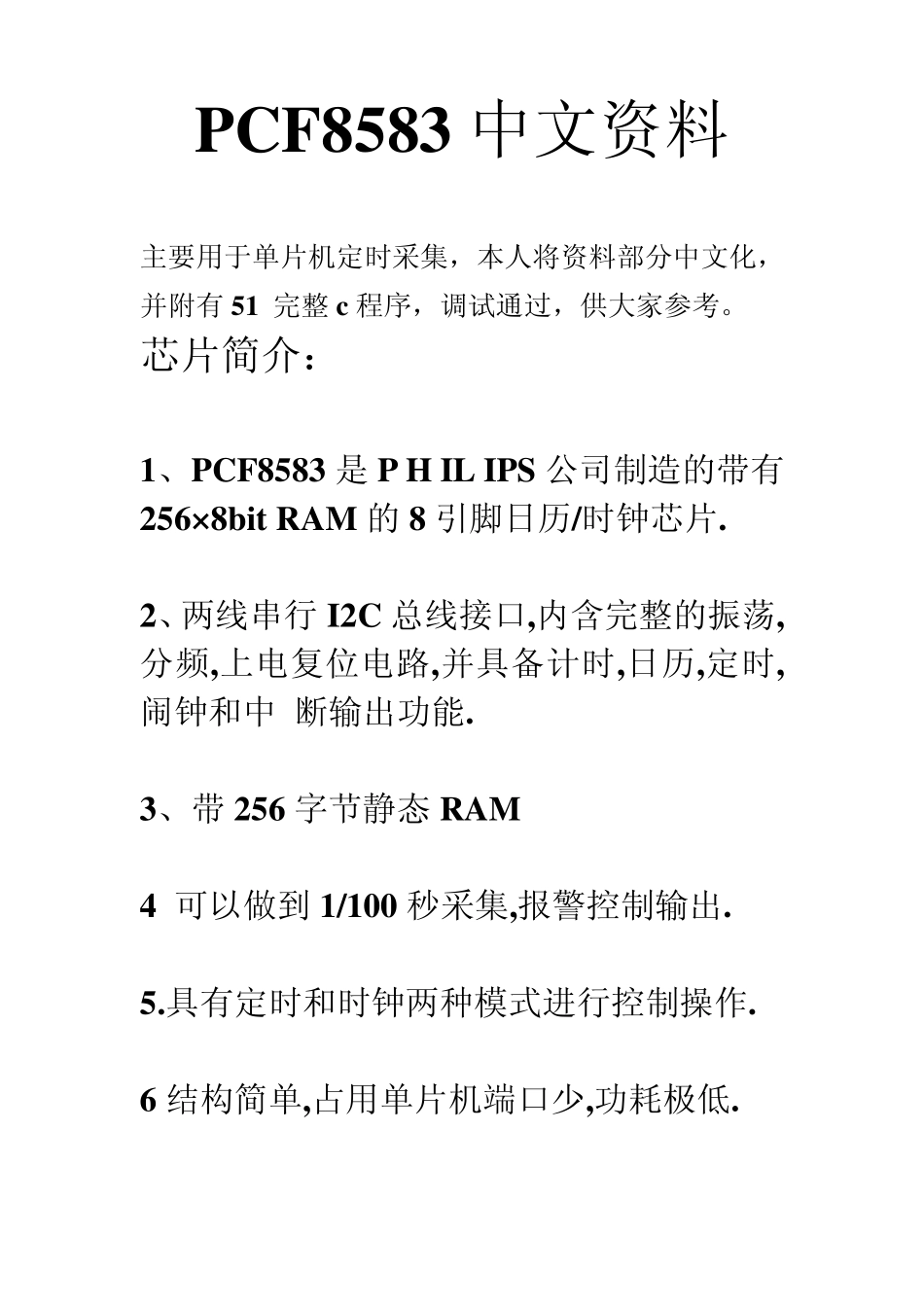

主要用于单片机定时采集，本人将资料部分中文化，并附有51 完整c 程序，调试通过，供大家参考。 芯片简介： 1、PCF8583 是 P H IL IPS 公司制造的带有256× 8bit RAM 的 8 引脚日历/时钟芯片. 2、两线串行 I2C 总线接口,内含完整的振荡,分频,上电复位电路,并具备计时,日历,定时,闹钟和中 断输出功能. 3、带 256 字节静态 RAM 4 可以做到 1/100 秒采集,报警控制输出. 5.具有定时和时钟两种模式进行控制操作. 6 结构简单,占用单片机端口少,功耗极低. PCF8583 中文资料 以下为芯片详细说明: ----------------------------------------------------------------------------------------- 1 芯片特点 ● 数据保持和时钟工作电压1～6V ,总线工作 电压2. 5～6V ; ● 采用8 脚D IP 或SO 封装形式; ● I2C 两线串行总线接口; ● 内含256×8bit 静态RAM ; ● 有定时,定闹功能和中断输出; ● 内有振荡器,分频器和上电复位电路,可使用 32 768Hz 石英晶振或外部50Hz 时钟; ● 片内字节地址读写后自动加一; ● 可用作定时器或计数器. 2.引脚功能 PCF8583 引脚功能如图 1 所列. 12 外接时钟 3 i2c 挂接选择(一个接gn d) 4 Gn d 5 数据线 6 时钟线 7 中断输出(低电平有效) 8 正电源 3 .片内寄存器功能描述 在 256 字节 RAM 中,前 16 字节(地址 00～0FH)是带有特殊功能的寄存器,(10-FF 为静态存储)现分述如下: 内部结构如图 2： 3. 1 状态寄存器(地址00H) ***状态寄存器控制着芯片所有的功能和操作,了解其工作方式十分重要************ 内容如图 3 所列. 图 3 PCF8583 状态寄存器 详细说明如下： 00 寄存器（状态寄存器）8 个位名称功能： LSB ----------MSb 低到高 8 位功能定义: 0、计时器计时器到秒标志占空比 50%(0 为使能) 1 闹钟定闹时间到分标志 占空比 50%(0 为使能) 2 闹钟使能（是否闹钟允许） 0:禁止;1 :允许 3 屏蔽位(控制 05 06 寄存器如何使用) 05 和 06 寄存器屏蔽(05,06 寄存器有特殊功能,一器复用) 0 :不屏蔽;1 :屏蔽 4～5 功能模式 芯片工作方式 00:32768 Hz时钟;01 :50 Hz时钟; 10 :计数器模式;11 :测试模式 6 计数锁存 0:计数;1 :锁存(计数时要注意其的使用的) 7 计数停止 停止计数标志 0:计数;1 :停止计数,分频器复位(计时时注意其使用,) 重要说明: !!其中 6,7...
