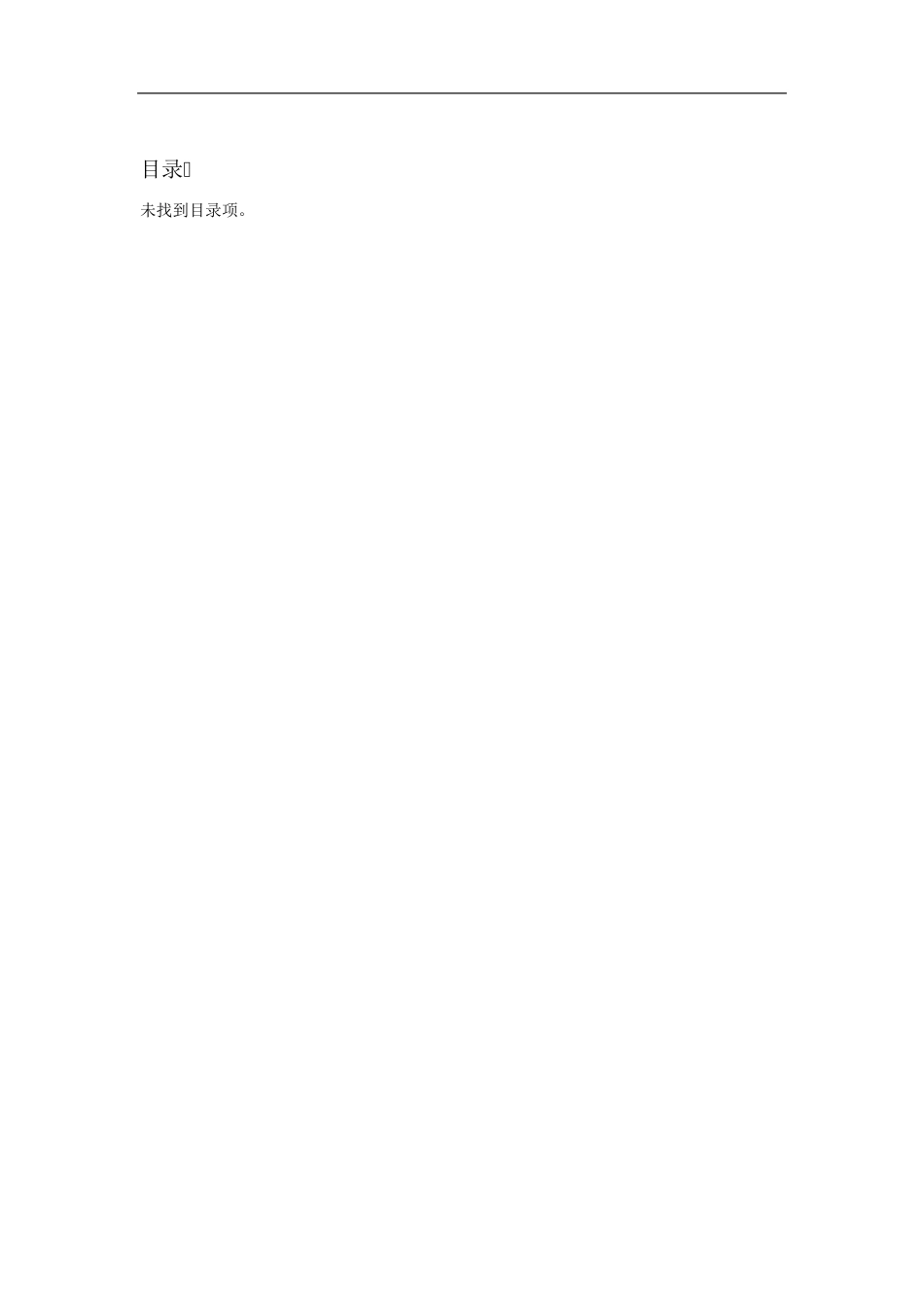

目录 未找到目录项。 第一章 显示和存盘 MCGS 软件提供了丰富的报表和曲线功能，用以实现实时报表、历史报表、实时曲线、历史曲线等功能，本章主要学习这些功能的组态方法，其中讲到了模拟设备的应用，实时报表、实时曲线显示，如何实现数据的存盘，存盘数据如何生成历史报表和历史曲线，最后还会实际操作人机界面中存盘数据的 U 盘导出功能。 第1 节 数据准备 模拟设备是 MCGS 软件根据设置的参数产生一组模拟曲线的数据，以供用户调试工程使用。可以产生标准的正弦波，方波，三角波，锯齿波信号，且其幅值和周期都可以任意设置。我们首先添加模拟设备，产生一组正弦信号。 1. 添加驱动 在工作台中激活设备窗口，鼠标双击进入设备组态画面，点击工具条中的打开“设备工具箱”。 打开“设备工具箱”上的“设备管理”按钮，在通用设备分类下，找到“模拟设备”，添加到选定设备中。 图 1-1-1 在“设备工具箱”中的双击“模拟设备”，驱动即被添加到设备窗口中。驱动添加完成后显示效果如下图所示。 图 1-1-2 2. 连接变量 双击“设备 0--[模拟设备]”打开“设备编辑窗口”。点击按钮，打开“快速连接”对话框。将通道个数修改为 2 个，确认。 图 1-1-3 快速连接 驱动的通道 0 和通道 1 分别连接了两个变量 Data00、Data01。 图 1-1-4 点击“设置设备内部属性”，将通道 1 的正弦信号周期修改为 20 秒。 图 1-1-5 图1-1-6 点击按钮，软件出现“添加数据对象”的提示，点击“全部添加”，即可将 Data00、Data01 两个变量在 MCGS 组态工程中进行定义。 图1-1-7 至此，数据准备部分已经完成。点击“设备属性设置”的“启动设备调试”，可以看到模拟设备按照正弦信号产生的调试数据。 图1-1-8 第2 节 实时报表 实时报表是对变量瞬时值的反映，通常用于将当前时间的数据变量按一定报表格式显示和打印出来。实时报表可以通过 MCGS 系统的自由表格构件组态实现。这一节，我们要通过自由表格构件实现一个简单的实时报表的功能。 1. 添加自由表格 (1)进入用户窗口，点击“新建窗口”，修改窗口名字为“报表”。 (2)双击打开“报表”用户窗口，点击打开“工具箱”，选取自由表格构件图标，在桌面适当位置，绘制一个表格。 图1-2-1 (3)双击表格进入编辑状态，通过表格编辑条，将表格调整为2 行2 列。 (4)自由表格改变单元格大小的方法和微软EXCEL 表格的编辑方式相同，即：在编辑状态，...
