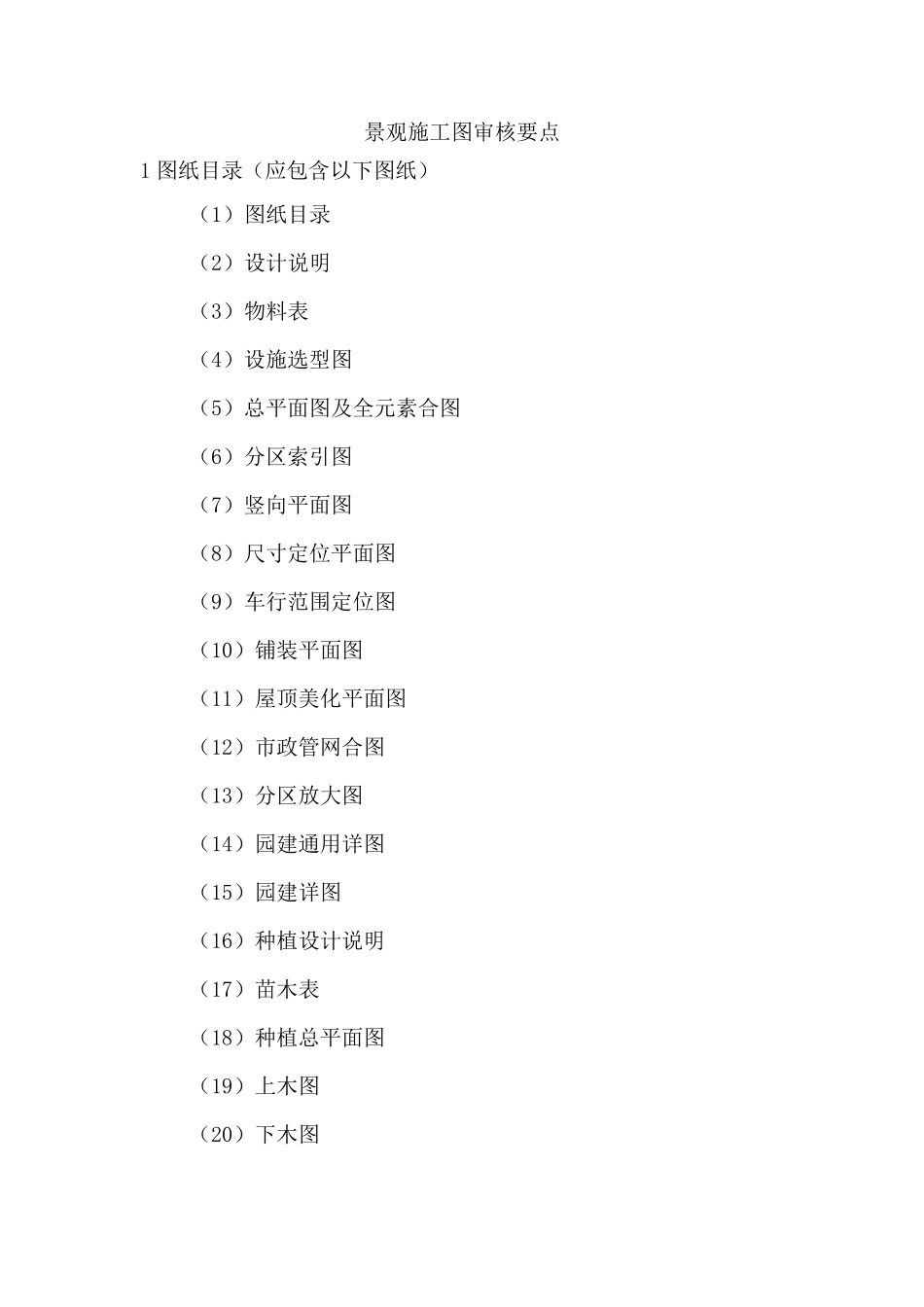

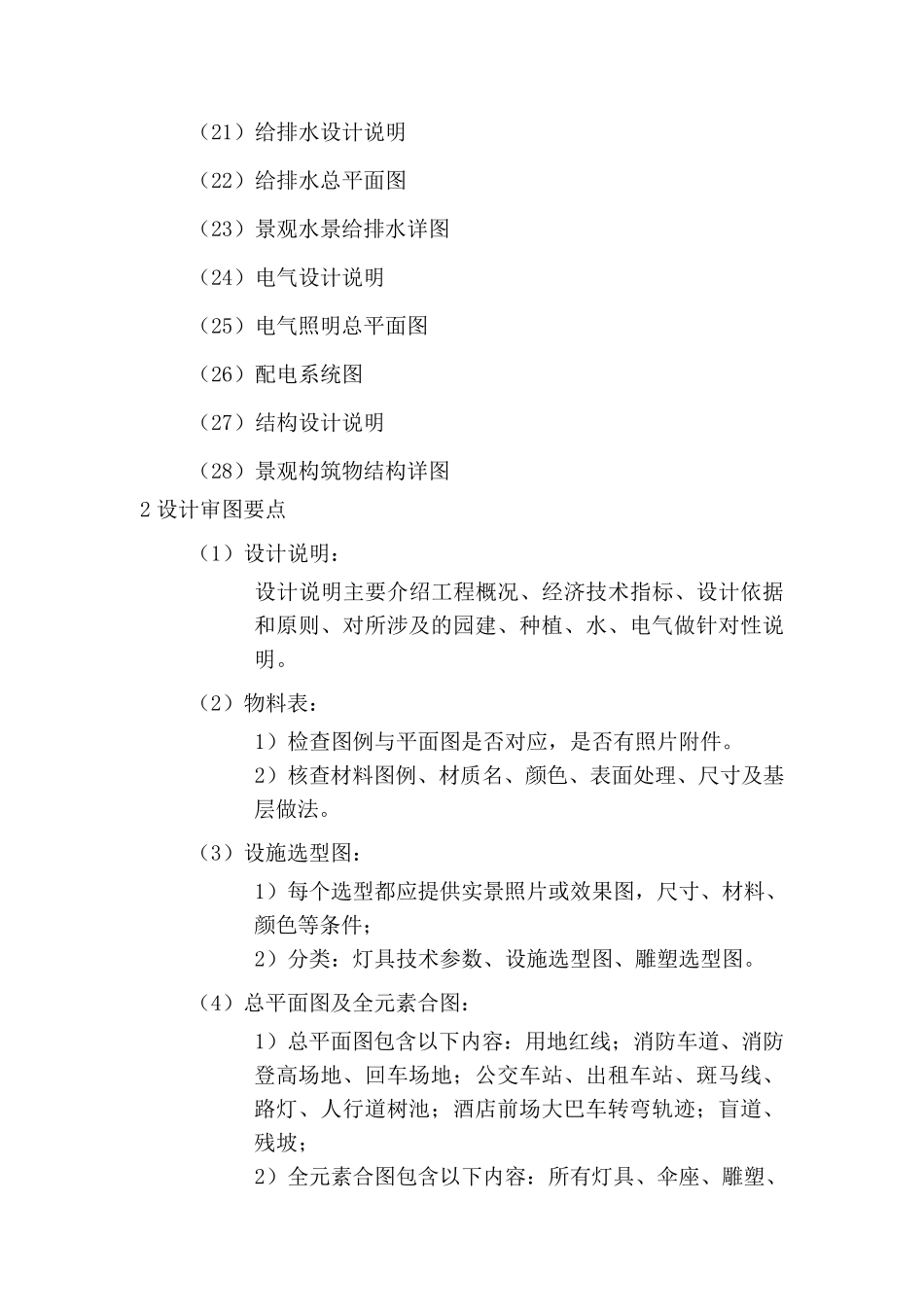

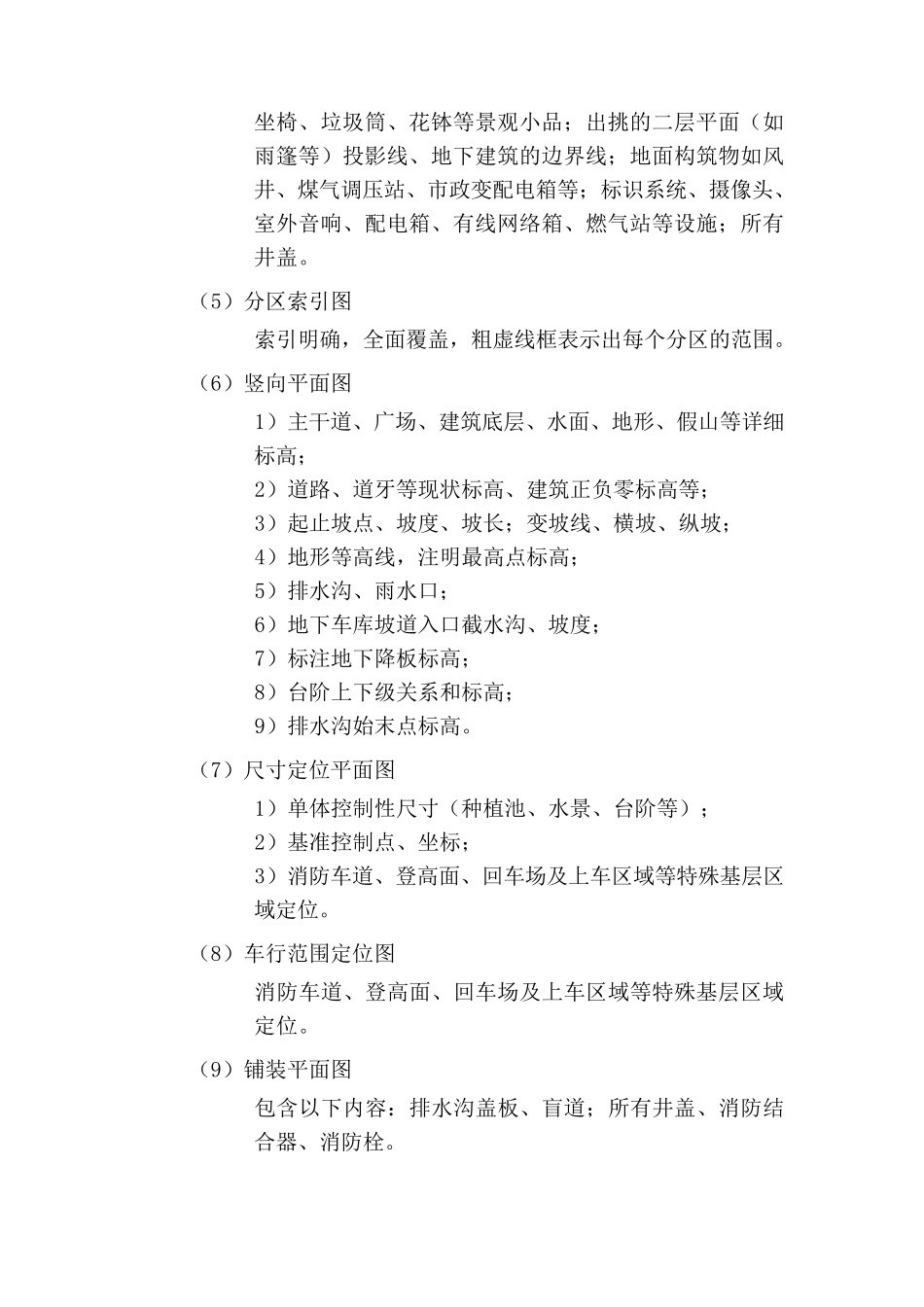

景观施工图审核要点 1 图纸目录（应包含以下图纸） （1）图纸目录 （2）设计说明 （3）物料表 （4）设施选型图 （5）总平面图及全元素合图 （6）分区索引图 （7）竖向平面图 （8）尺寸定位平面图 （9）车行范围定位图 （10）铺装平面图 （11）屋顶美化平面图 （12）市政管网合图 （13）分区放大图 （14）园建通用详图 （15）园建详图 （16）种植设计说明 （17）苗木表 （18）种植总平面图 （19）上木图 （20）下木图 （21）给排水设计说明 （22）给排水总平面图 （23）景观水景给排水详图 （24）电气设计说明 （25）电气照明总平面图 （26）配电系统图 （27）结构设计说明 （28）景观构筑物结构详图 2 设计审图要点 （1）设计说明： 设计说明主要介绍工程概况、经济技术指标、设计依据和原则、对所涉及的园建、种植、水、电气做针对性说明。 （2）物料表： 1）检查图例与平面图是否对应，是否有照片附件。 2）核查材料图例、材质名、颜色、表面处理、尺寸及基层做法。 （3）设施选型图： 1）每个选型都应提供实景照片或效果图，尺寸、材料、颜色等条件； 2）分类：灯具技术参数、设施选型图、雕塑选型图。 （4）总平面图及全元素合图： 1）总平面图包含以下内容：用地红线；消防车道、消防登高场地、回车场地；公交车站、出租车站、斑马线、路灯、人行道树池；酒店前场大巴车转弯轨迹；盲道、残坡； 2）全元素合图包含以下内容：所有灯具、伞座、雕塑、坐椅、垃圾筒、花钵等景观小品；出挑的二层平面（如雨篷等）投影线、地下建筑的边界线；地面构筑物如风井、煤气调压站、市政变配电箱等；标识系统、摄像头、室外音响、配电箱、有线网络箱、燃气站等设施；所有井盖。 （5）分区索引图 索引明确，全面覆盖，粗虚线框表示出每个分区的范围。 （6）竖向平面图 1）主干道、广场、建筑底层、水面、地形、假山等详细标高； 2）道路、道牙等现状标高、建筑正负零标高等； 3）起止坡点、坡度、坡长；变坡线、横坡、纵坡； 4）地形等高线，注明最高点标高； 5）排水沟、雨水口； 6）地下车库坡道入口截水沟、坡度； 7）标注地下降板标高； 8）台阶上下级关系和标高； 9）排水沟始末点标高。 （7）尺寸定位平面图 1）单体控制性尺寸（种植池、水景、台阶等）； 2）基准控制点、坐标； 3）消防车道、登高面、回车场及上车区域等特殊基层区域定位。 （8）车行 范围定位图 消防车道、登高面、回...
