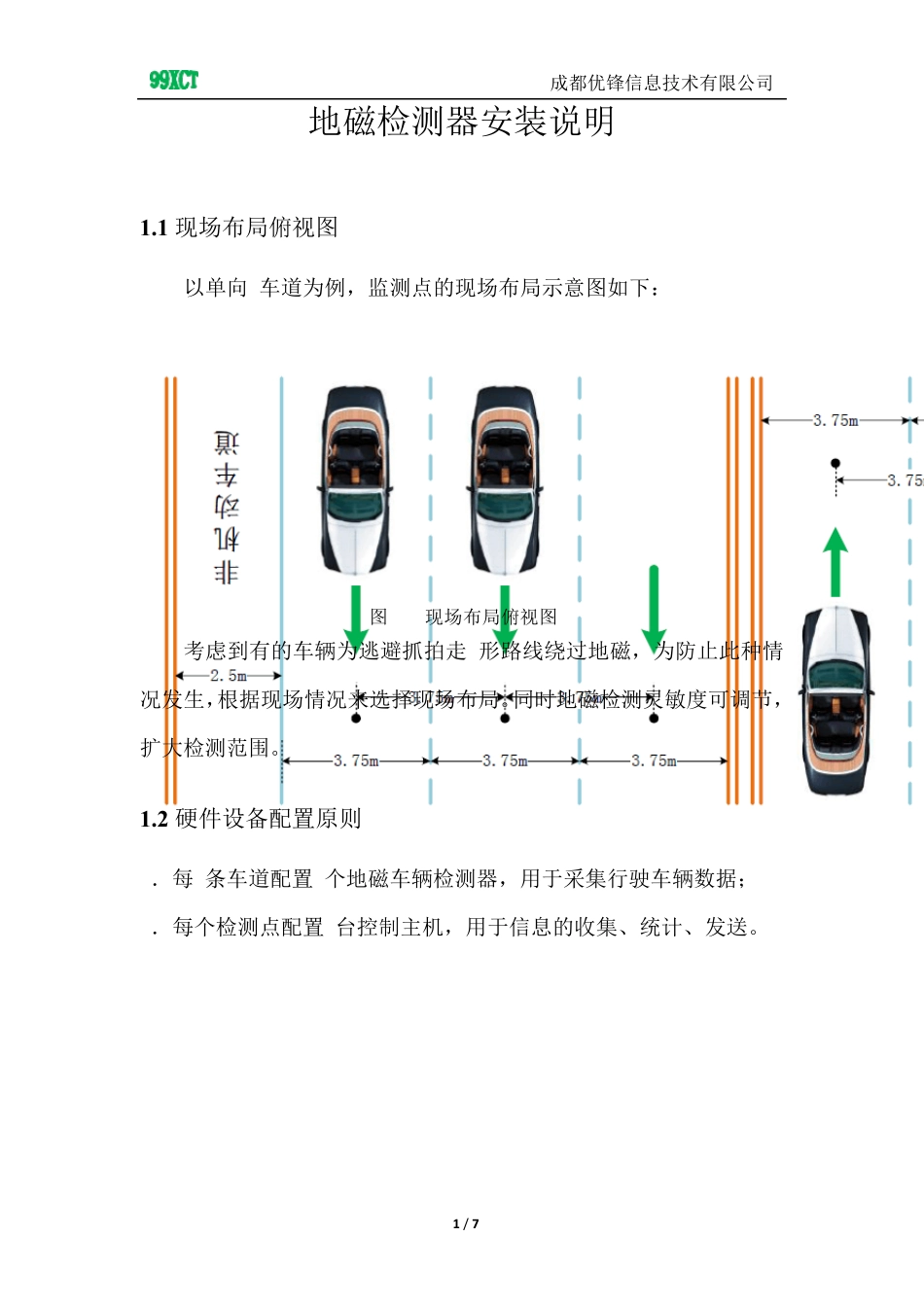

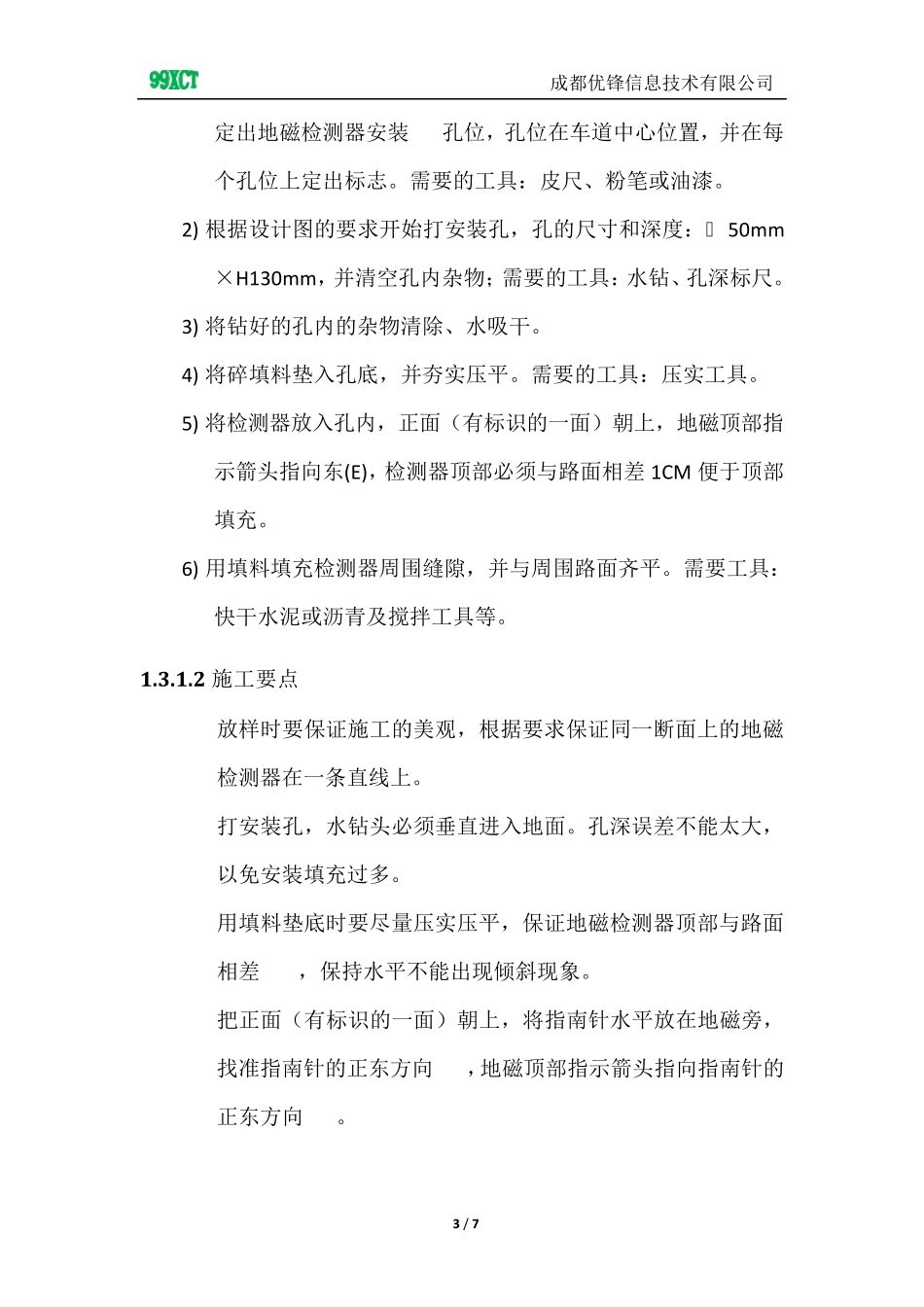

成都优锋信息技术有限公司 1 / 7 地磁检测器安装说明 1.1 现场布局俯视图 以单向4车道为例,监测点的现场布局示意图如下: 图1-1 现场布局俯视图 考虑到有的车辆为逃避抓拍走S形路线绕过地磁,为防止此种情况发生,根据现场情况来选择现场布局。同时地磁检测灵敏度可调节,扩大检测范围。 1.2 硬件设备配置原则 1.每1条车道配置1个地磁车辆检测器,用于采集行驶车辆数据; 2.每个检测点配置1台控制主机,用于信息的收集、统计、发送。 成都优锋信息技术有限公司 2 / 7 1.3 设备安装施工 1.3.1 检测器安装 1.3.1.1 施工流程 地磁检测器安装的施工流程为: 放样 →打安装孔 →清空孔内杂物 →将孔底垫料压实 →放入地磁检测器 →用混泥土填充检测器周围缝隙。地磁检测器安装示意图 5-2 如下图所示: 1-2 地磁检测器安装示意图 具体安装步骤如下: 1) 封闭待安装的车道,按照设计图进行施工放样,在指定位置上 成都优锋信息技术有限公司 3 / 7 定出地磁检测器安装 孔位,孔位在车道中心位置,并在每个孔位上定出标志。需要的工具:皮尺、粉笔或油漆。 2) 根据设计图的要求开始打安装孔,孔的尺寸和深度:φ 50mm×H130mm,并清空孔内杂物;需要的工具:水钻、孔深标尺。 3) 将钻好的孔内的杂物清除、水吸干。 4) 将碎填料垫入孔底,并夯实压平。需要的工具:压实工具。 5) 将检测器放入孔内,正面(有标识的一面)朝上,地磁顶部指示箭头指向东(E),检测器顶部必须与路面相差 1CM 便于顶部填充。 6) 用填料填充检测器周围缝隙,并与周围路面齐平。需要工具:快干水泥或沥青及搅拌工具等。 1.3.1.2 施工要点 1) 放样时要保证施工的美观,根据要求保证同一断面上的地磁检测器在一条直线上。 2) 打安装孔,水钻头必须垂直进入地面。孔深误差不能太大,以免安装填充过多。 3) 用填料垫底时要尽量压实压平,保证地磁检测器顶部与路面相差 1CM,保持水平不能出现倾斜现象。 4) 把正面(有标识的一面)朝上,将指南针水平放在地磁旁,找准指南针的正东方向(E),地磁顶部指示箭头指向指南针的正东方向(E)。 成都优锋信息技术有限公司 4 / 7 1-3地磁方向安装图 成都优锋信息技术有限公司 5 / 7 1-5安装步骤图 5) 用填充物填充缝隙时,要保证填充的实在,同时使填充的表面与地面平齐。 布设好以后的效果图1-5如下图所示: 成都优锋信息技术有限公司 6 / 7 1-5安装效果...
