智能变电站调试文件配置方法

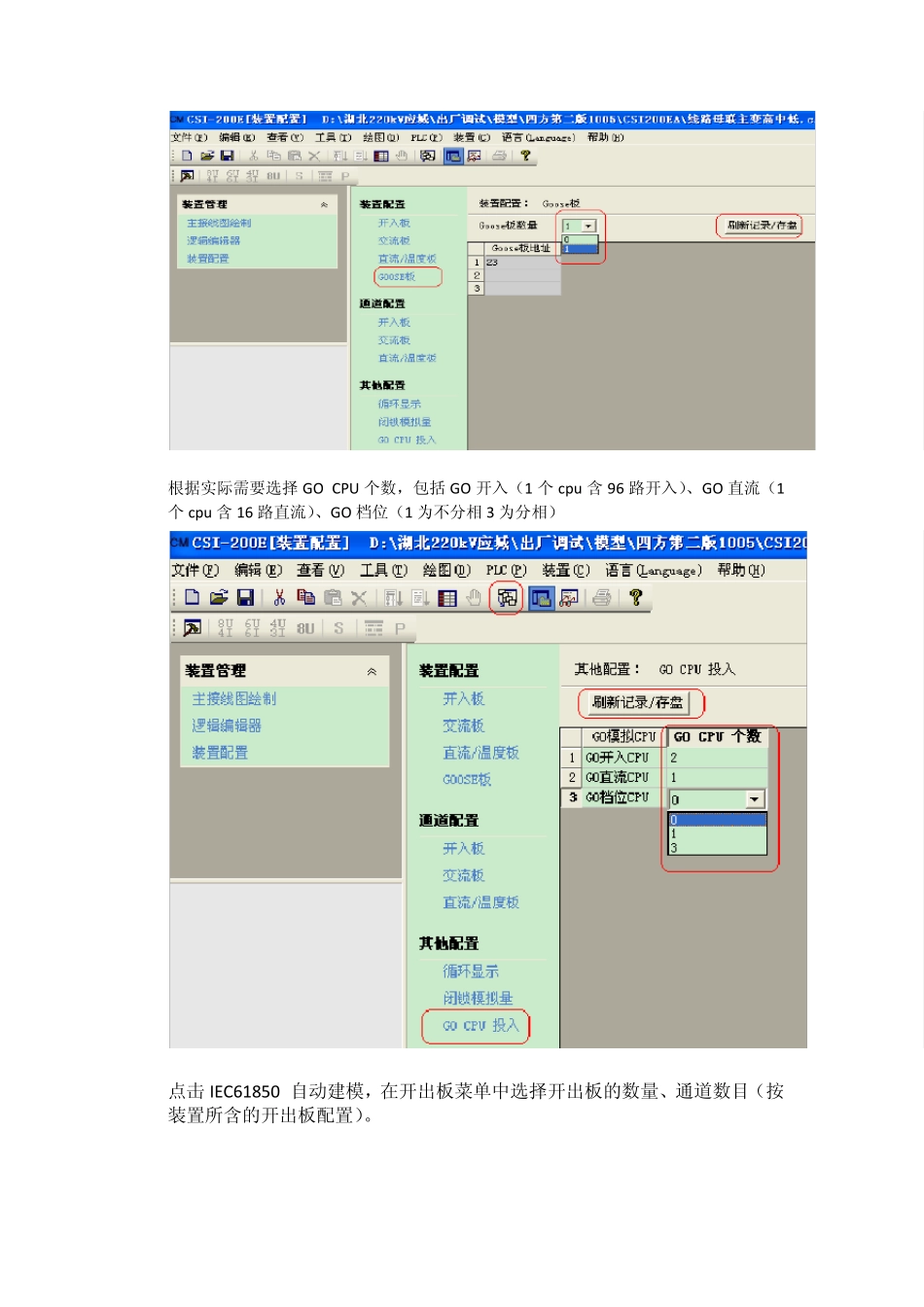

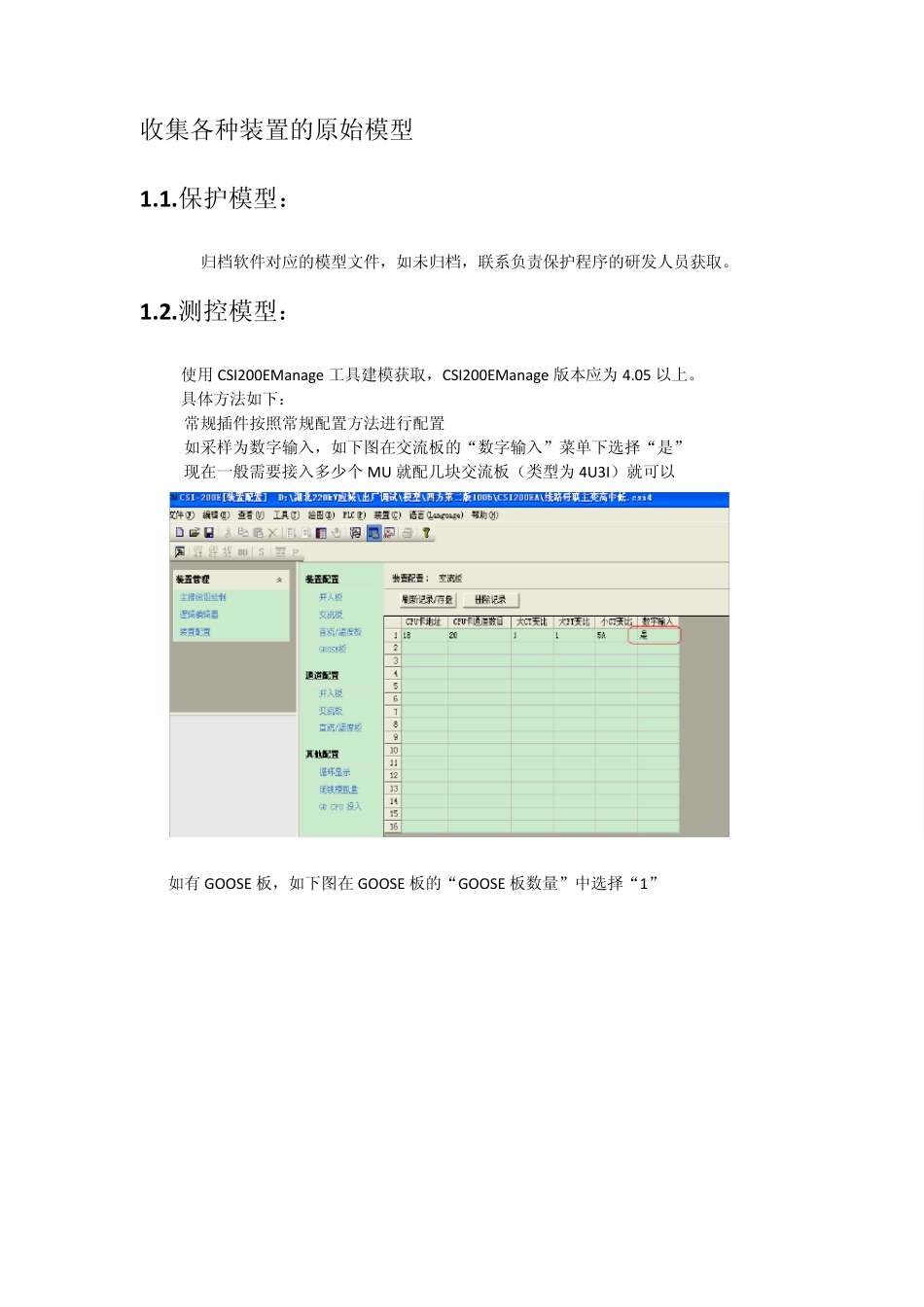

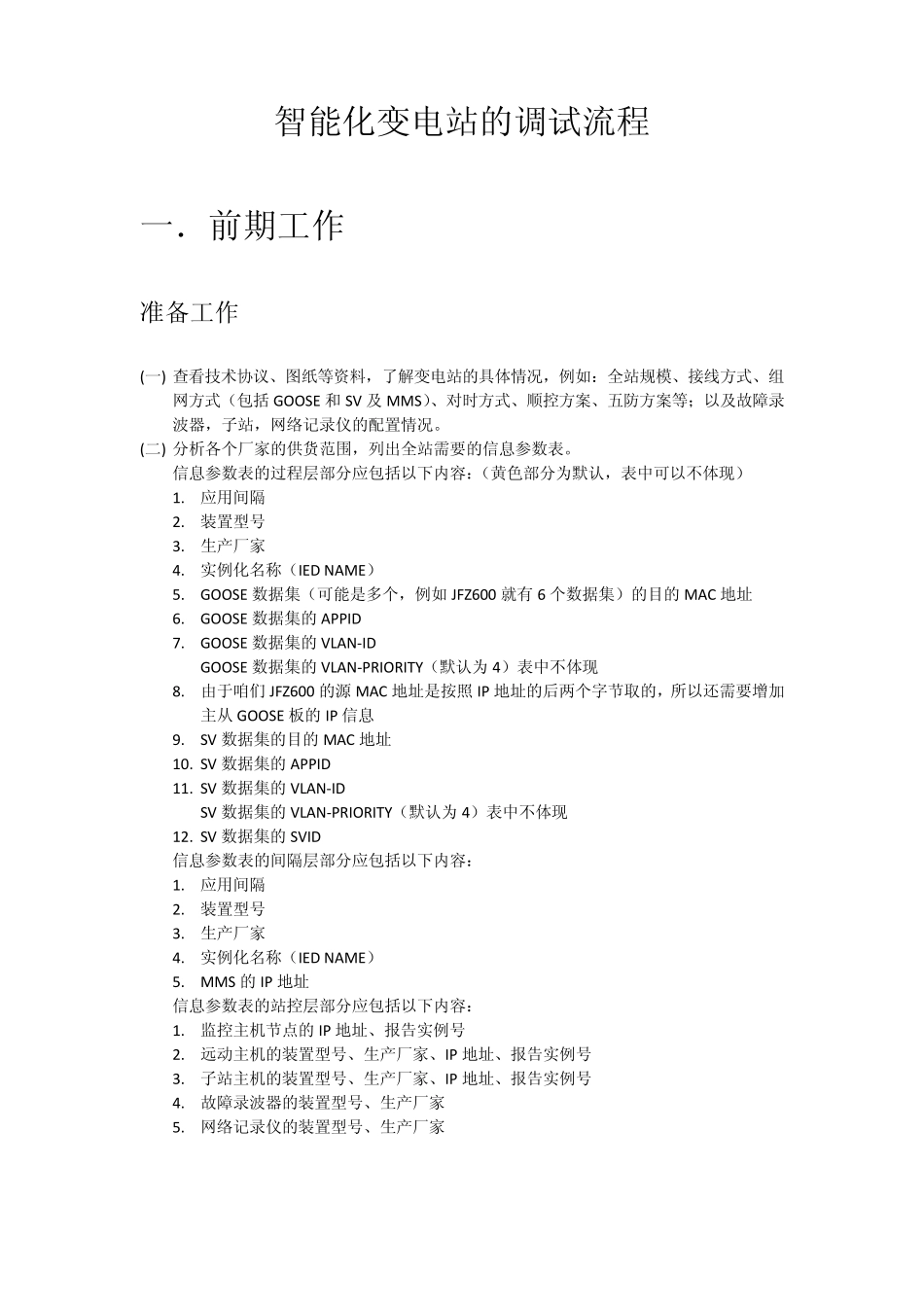

智能化变电站的调试流程 一．前期工作 准备工作 (一) 查看技术协议、图纸等资料，了解变电站的具体情况，例如：全站规模、接线方式、组网方式（包括 GOOSE 和 SV 及 MMS）、对时方式、顺控方案、五防方案等；以及故障录波器，子站，网络记录仪的配置情况。 (二) 分析各个厂家的供货范围，列出全站需要的信息参数表。 信息参数表的过程层部分应包括以下内容：（黄色部分为默认，表中可以不体现） 1. 应用间隔 2. 装置型号 3. 生产厂家 4. 实例化名称（IED NAME） 5. GOOSE 数据集（可能是多个，例如 JFZ600 就有 6 个数据集）的目的MAC 地址 6. GOOSE 数据集的APPID 7. GOOSE 数据集的VLAN-ID GOOSE 数据集的VLAN-PRIORITY（默认为 4）表中不体现 8. 由于咱们 JFZ600 的源 MAC 地址是按照 IP 地址的后两个字节取的，所以还需要增加主从 GOOSE 板的IP 信息 9. SV 数据集的目的MAC 地址 10. SV 数据集的APPID 11. SV 数据集的VLAN-ID SV 数据集的VLAN-PRIORITY（默认为 4）表中不体现 12. SV 数据集的SVID 信息参数表的间隔层部分应包括以下内容： 1. 应用间隔 2. 装置型号 3. 生产厂家 4. 实例化名称（IED NAME） 5. MMS 的IP 地址 信息参数表的站控层部分应包括以下内容： 1. 监控主机节点的IP 地址、报告实例号 2. 远动主机的装置型号、生产厂家、IP 地址、报告实例号 3. 子站主机的装置型号、生产厂家、IP 地址、报告实例号 4. 故障录波器的装置型号、生产厂家 5. 网络记录仪的装置型号、生产厂家 收集各种装置的原始模型 1.1.保护模型： 归档软件对应的模型文件，如未归档，联系负责保护程序的研发人员获取。 1.2.测控模型： 使用CSI200EManage 工具建模获取，CSI200EManage 版本应为4.05 以上。 具体方法如下： 常规插件按照常规配置方法进行配置 如采样为数字输入，如下图在交流板的“数字输入”菜单下选择“是” 现在一般需要接入多少个 MU 就配几块交流板（类型为4U3I）就可以 如有 GOOSE 板，如下图在GOOSE 板的“GOOSE 板数量”中选择“1” 根据实际需要选择GO CPU 个数，包括GO 开入（1 个cpu 含96 路开入）、GO 直流（1个cpu 含16 路直流）、GO 档位（1 为不分相 3 为分相） 点击 IEC61850 自动建模，在开出板菜单中选择开出板的数量、通道数目（按装置所含的开出板配置）。 高级配置中的设置为“...
