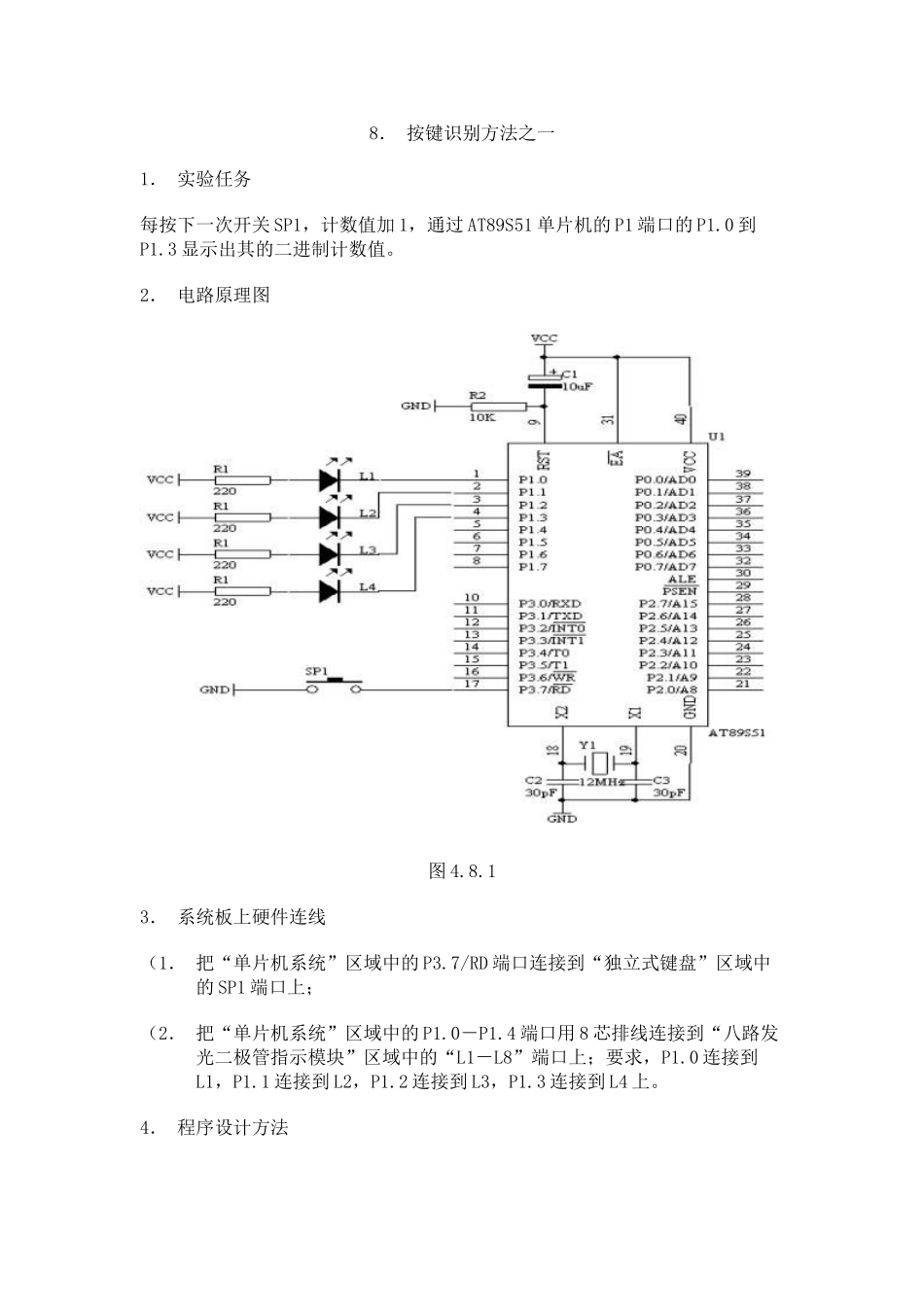

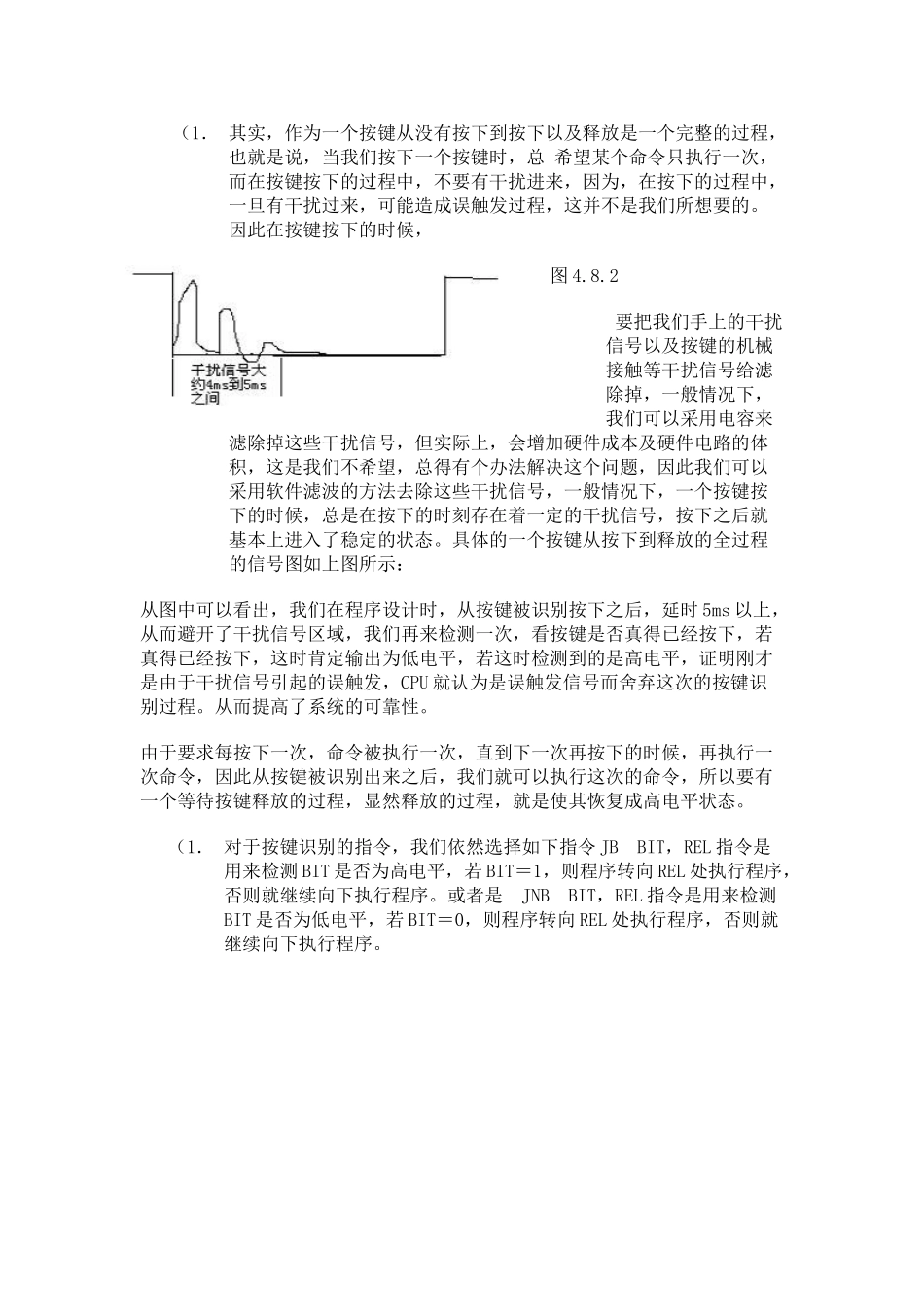

8． 按键识别方法之一 1． 实验任务 每按下一次开关 SP1，计数值加 1，通过 AT89S51 单片机的 P1 端口的 P1.0 到P1.3 显示出其的二进制计数值。 2． 电路原理图 图 4.8.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P3.7/RD 端口连接到“独立式键盘”区域中的 SP1 端口上； （2． 把“单片机系统”区域中的 P1.0－P1.4 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0 连接到L1，P1.1 连接到 L2，P1.2 连接到 L3，P1.3 连接到 L4 上。 4． 程序设计方法 （1． 其实，作为一个按键从没有按下到按下以及释放是一个完整的过程，也就是说，当我们按下一个按键时，总 希望某个命令只执行一次，而在按键按下的过程中，不要有干扰进来，因为，在按下的过程中，一旦有干扰过来，可能造成误触发过程，这并不是我们所想要的。因此在按键按下的时候， 图 4.8.2 要把我们手上的干扰信号以及按键的机械接触等干扰信号给滤除掉，一般情况下，我们可以采用电容来滤除掉这些干扰信号，但实际上，会增加硬件成本及硬件电路的体积，这是我们不希望，总得有个办法解决这个问题，因此我们可以采用软件滤波的方法去除这些干扰信号，一般情况下，一个按键按下的时候，总是在按下的时刻存在着一定的干扰信号，按下之后就基本上进入了稳定的状态。具体的一个按键从按下到释放的全过程的信号图如上图所示： 从图中可以看出，我们在程序设计时，从按键被识别按下之后，延时 5ms 以上，从而避开了干扰信号区域，我们再来检测一次，看按键是否真得已经按下，若真得已经按下，这时肯定输出为低电平，若这时检测到的是高电平，证明刚才是由于干扰信号引起的误触发，CPU 就认为是误触发信号而舍弃这次的按键识别过程。从而提高了系统的可靠性。 由于要求每按下一次，命令被执行一次，直到下一次再按下的时候，再执行一次命令，因此从按键被识别出来之后，我们就可以执行这次的命令，所以要有一个等待按键释放的过程，显然释放的过程，就是使其恢复成高电平状态。 （1． 对于按键识别的指令，我们依然选择如下指令 JB BIT，REL 指令是用来检测 BIT 是否为高电平，若 BIT＝1，则程序转向 REL 处执行程序，否则就继续向下执行程序。或者是 JNB BIT，REL 指令是用来检测BIT 是否为低电平，若 BIT＝0，则程序转向 REL 处执行程序，否则就继续向下执行程序。 ...
