智能照明控制模块说明书

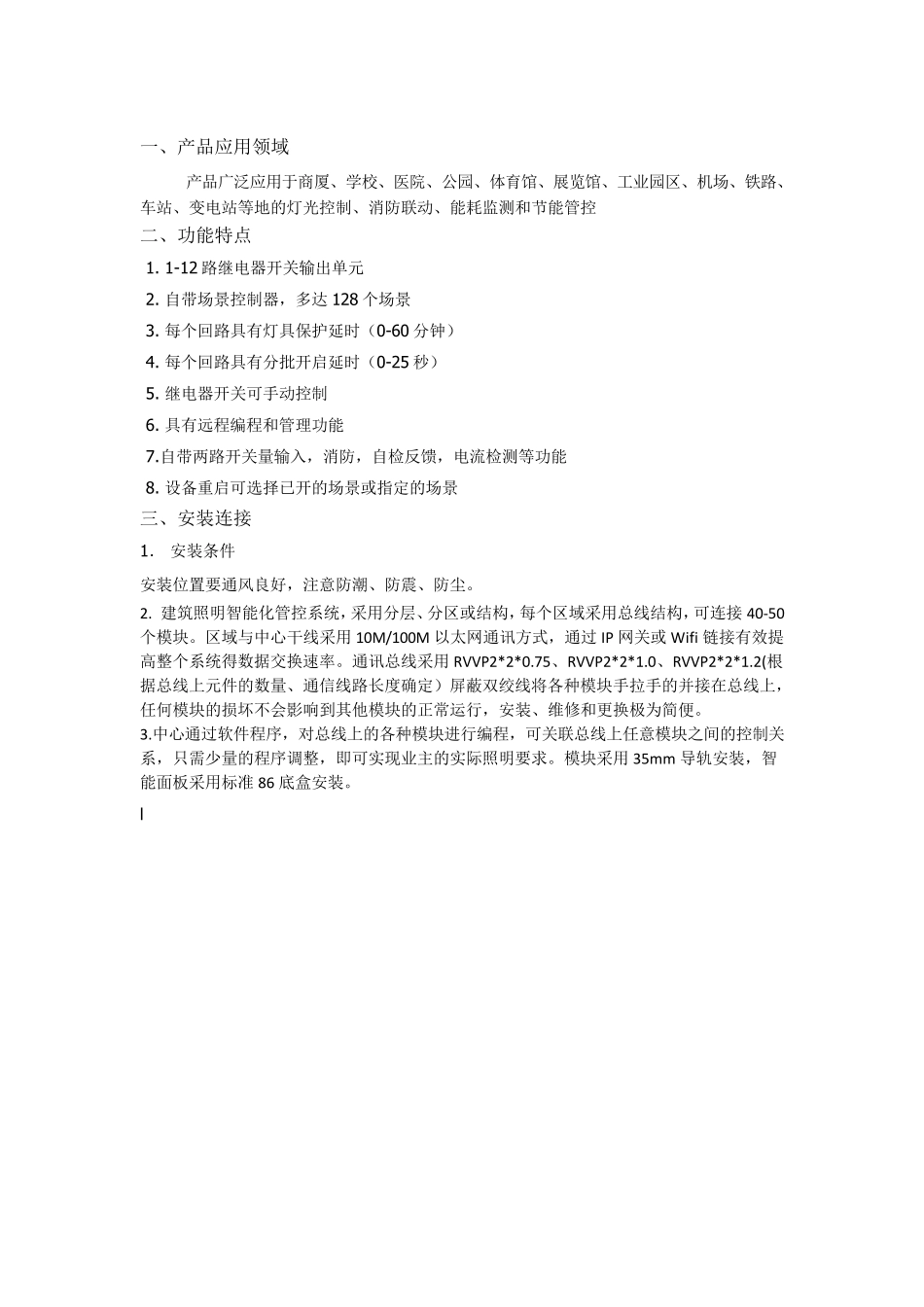

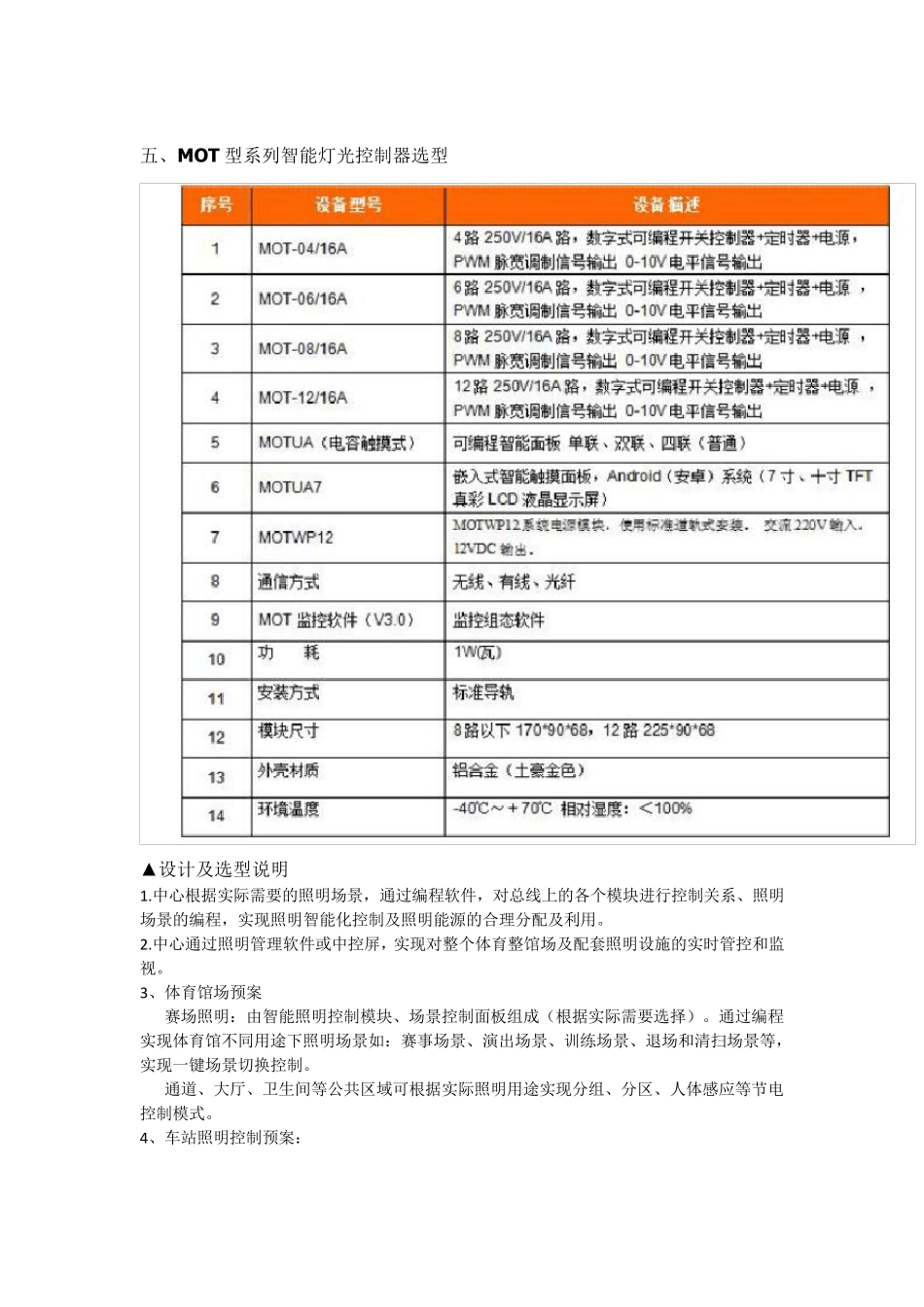

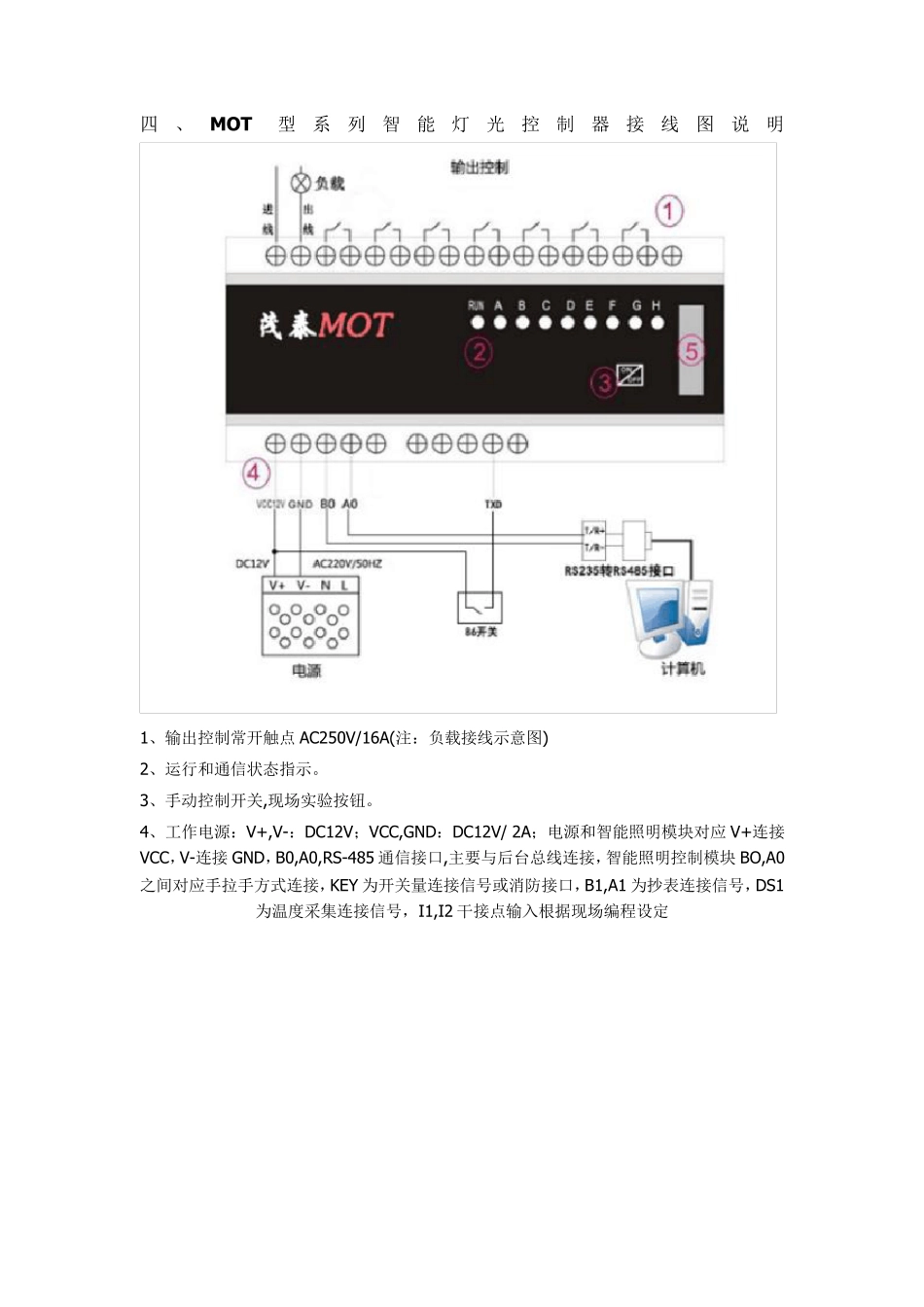

一、产品应用领域 产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控 二、功能特点 1. 1-12 路继电器开关输出单元 2. 自带场景控制器，多达 128 个场景 3. 每个回路具有灯具保护延时（0-60 分钟） 4. 每个回路具有分批开启延时（0-25 秒） 5. 继电器开关可手动控制 6. 具有远程编程和管理功能 7.自带两路开关量输入，消防，自检反馈，电流检测等功能 8. 设备重启可选择已开的场景或指定的场景 三、安装连接 1． 安装条件 安装位置要通风良好，注意防潮、防震、防尘。 2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接 40-50个模块。区域与中心干线采用 10M/100M 以太网通讯方式，通过 IP 网关或 Wifi 链接有效提高整个系统得数据交换速率。通讯总线采用 RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。 3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。模块采用 35m m导轨安装，智能面板采用标准 86 底盒安装。 l 四、MOT型系列智能灯光控制器接线图说明 1、输出控制常开触点 AC250V/16A(注：负载接线示意图) 2、运行和通信状态指示。 3、手动控制开关,现场实验按钮。 4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应 V+连接VCC，V-连接 GND，B0,A0,RS-485 通信接口,主要与后台总线连接，智能照明控制模块 BO,A0之间对应手拉手方式连接，KEY 为开关量连接信号或消防接口，B1,A1 为抄表连接信号，DS1为温度采集连接信号，I1,I2 干接点输入根据现场编程设定 五、MOT型系列智能灯光控制器选型 ▲设计及选型说明 1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。 2.中心通过照明管理软件或中控屏，实现对整个体育整馆场及配套照明设施的实时管控和监视。 3、体育馆场预案 赛场照明：由智能照明控制模块、场景控制面板组成（根据实际需要选择）。通过编程实现体育馆不同用途下照明场景如...
