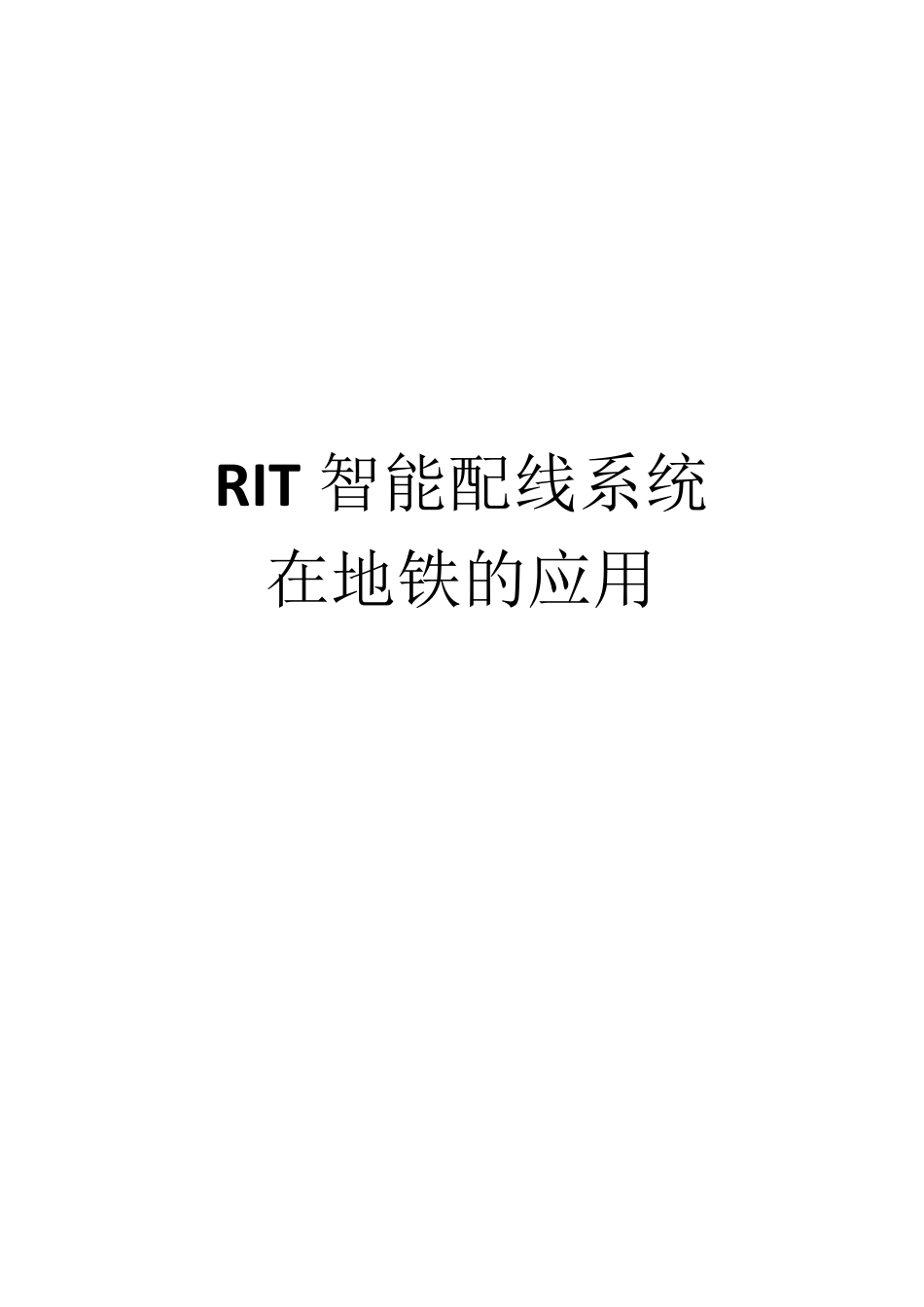

智能配线系统在地铁的应用

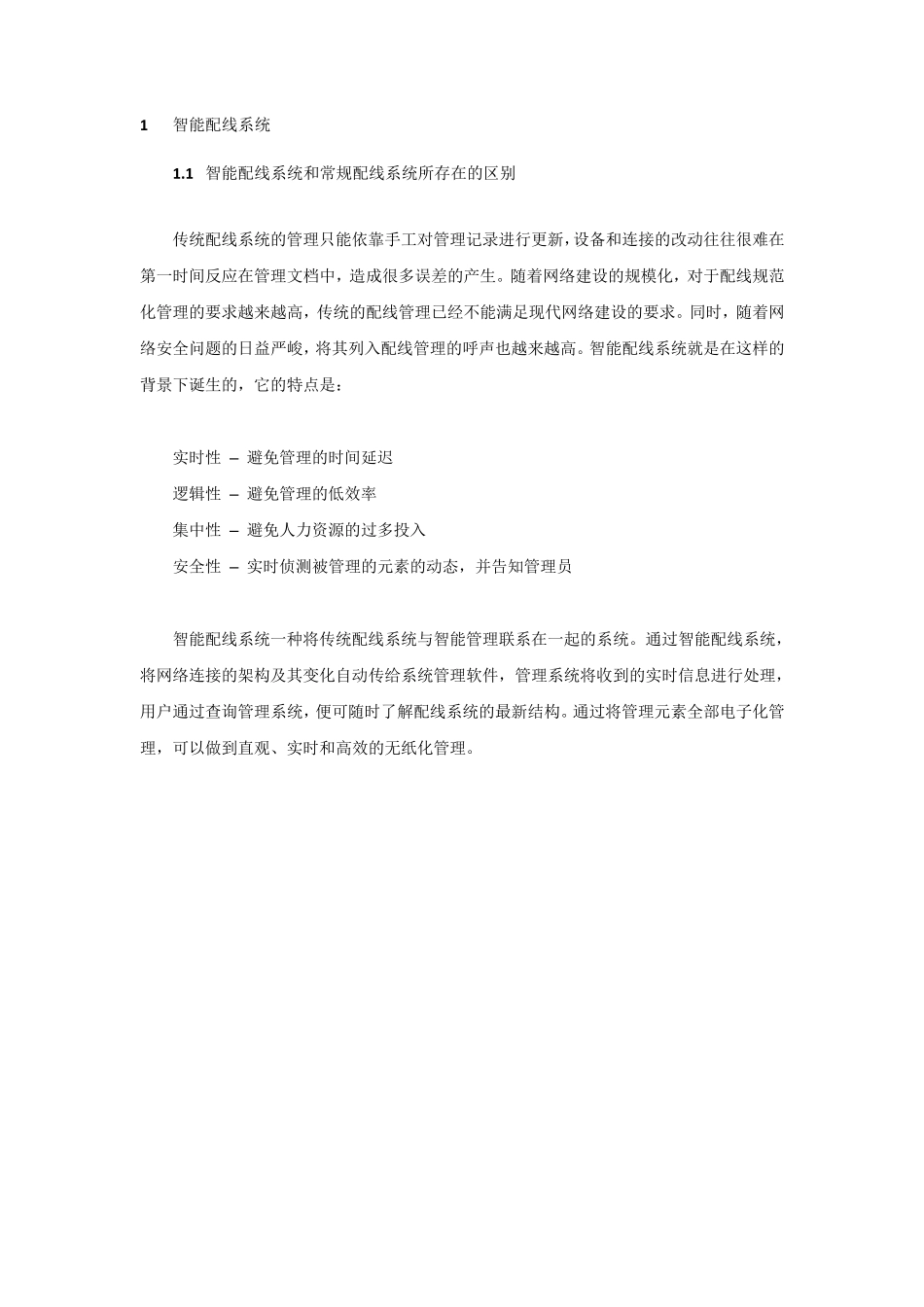

RIT 智能配线系统 在地铁的应用 1 智能配线系统 1 .1 智能配线系统和常规配线系统所存在的区别 传统配线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。随着网络建设的规模化，对于配线规范化管理的要求越来越高，传统的配线管理已经不能满足现代网络建设的要求。同时，随着网络安全问题的日益严峻，将其列入配线管理的呼声也越来越高。智能配线系统就是在这样的背景下诞生的，它的特点是： 实时性 – 避免管理的时间延迟 逻辑性 – 避免管理的低效率 集中性 – 避免人力资源的过多投入 安全性 – 实时侦测被管理的元素的动态，并告知管理员 智能配线系统一种将传统配线系统与智能管理联系在一起的系统。通过智能配线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解配线系统的最新结构。通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。 1.2 RIT 智能配线系统硬件介绍（无源部分） 铜缆配线架  模块化设计 ，兼容各种Key stone 模块  第9 芯专用于智能探测  端口 LED 指示灯 R J-45 至R J-45 型数据跳线  六类等级或六A 类等级  六类等级符合v ANSI/EIA/TIA 568-B.2-1，ISO/IEC 11801 2nd Edition（2002）和CENELEC EN50173 (2002)  六A 类等级符合ANSI/TIA/EIA-568-B.2-10，ISO/IEC 11801 2.1 和CENELEC EN50173 (200x ) for Category 6A/CLASS E A 最新标准  由一段九芯的柔性跳线缆和两边各一个九帧 RJ-45 插头构成  其中一芯专用于智能管理  特别设计防止跳插线插拔时接头部位的固定闩损坏 光纤端接箱  高密度，1U 支持24 个双工LC 适配器  抽屉式结构，便于光纤接入  预安装LC 适配器  单模和多模可选  带LED 指示灯，额外铜芯专用于智能管理 产品型号和普通型规格请参见目录。  物理性能 高度： 43.7 mm / 1.72" (1U) 宽度： 482.6 mm / 19" 深度： 240 mm / 9.5" 重量（连包装）： 3.7 kg (8.2 lb)  材料 钢  颜色 黑底色带灰色丝网印刷标识  环境 使用温度：-10°C to 60°C 储藏温度：-40°C to 85°C 湿度：0-90%不结露  遵照国际 EMC 标准： EN-55022, Class B (Euro...
