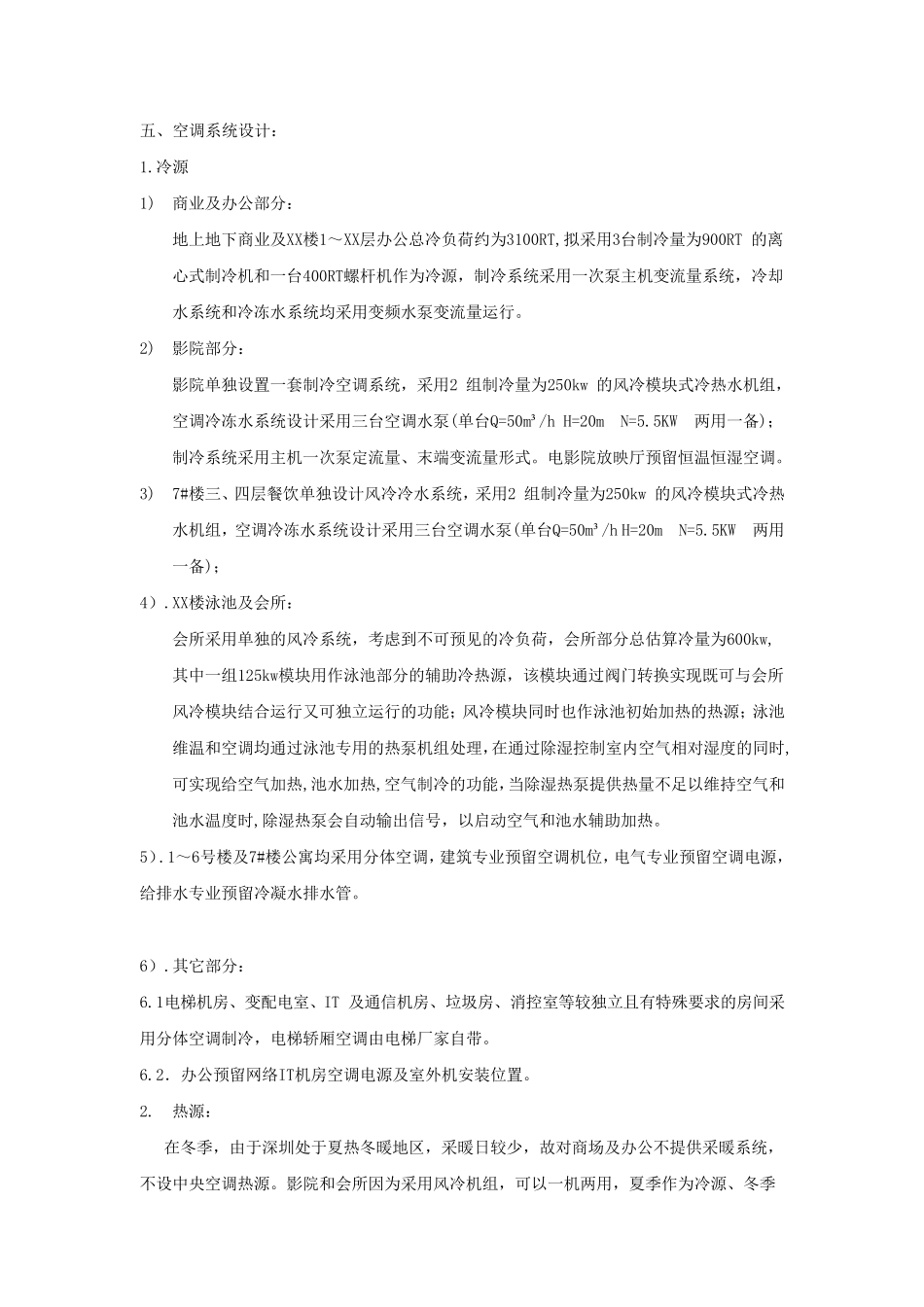

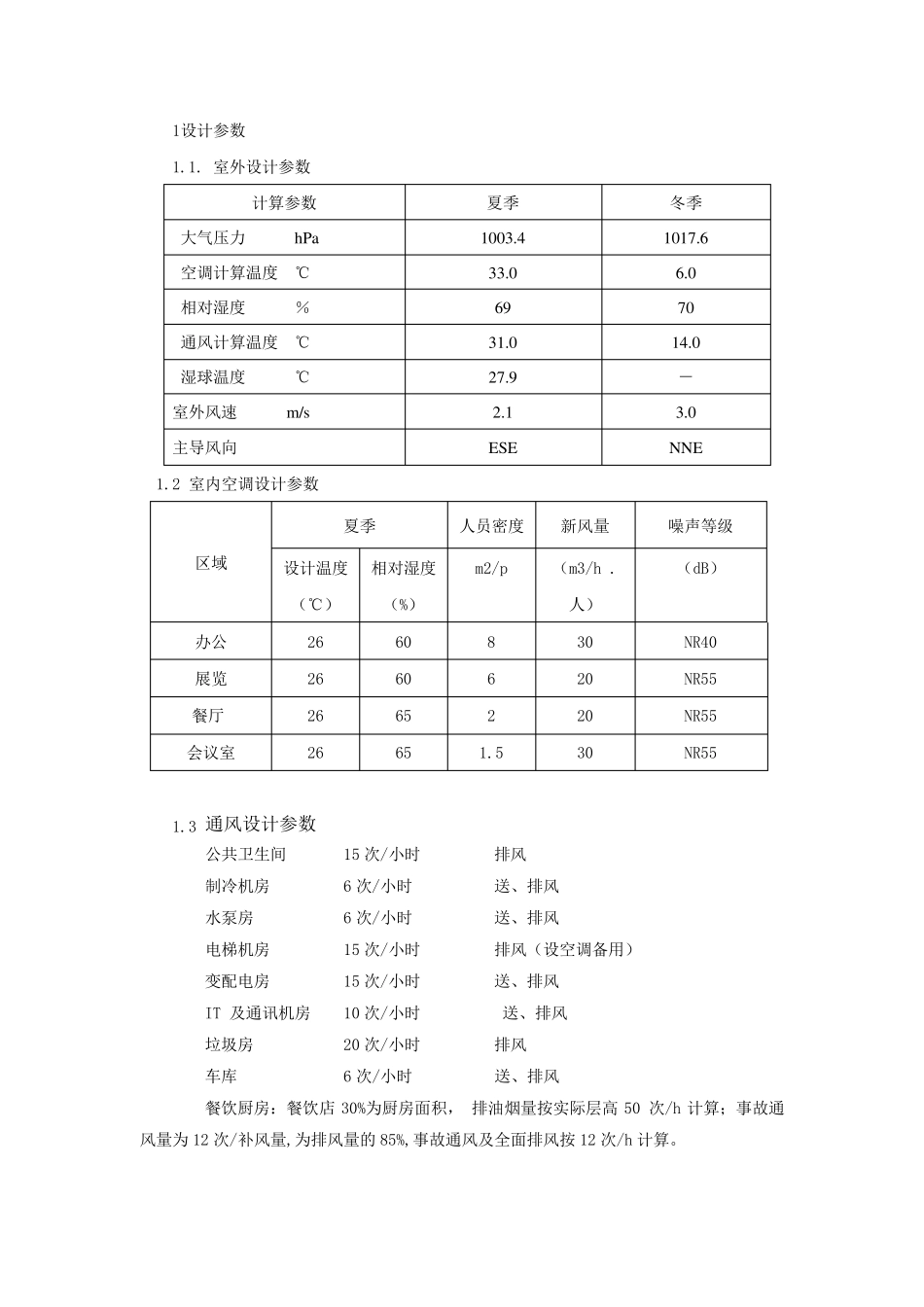

暖通专业设计说明 一、工程概况: 项目位于XX 市 二、 设计范围: 本专业设计内容：通风空调系统及防排烟系统设计 三、设计依据: 1. 《采暖通风与空气调节设计规范》（GB50019-2003） 2. 《高层民用建筑设计防火规范》（GB50045-95）（2005 版） 3. 《公共建筑节能设计标准》（GB50189-2005） 4. 《公共建筑节能设计标准》 深圳实施细则 5. 《城市区域噪声标准》GB3096-93 6. 《环境空气质量标准》GB3095-96 7. 《饮食建筑设计规范》JGJ64-89 8. 《饮食业油烟排放标准》（试行）GB18483-2001 9. 《室内空气质量标准》GB/T18883-2002 10. 《通风管道技术规程》JGJ141-2004 11. 《商店建筑设计规范》 (GBJ148-88) 12. 《汽车库、修车库、停车场设计防火规范(》GB50067-97) 13. 《全国民用建筑工程设计技术措施》（暖通空调·动力）2009年版 14. 《全国民用建筑工程设计技术措施/节能专篇》（暖通空调·动力） 15. 《深圳市民用建筑设计技术要求和规定》 三、 设计参数: 1设计参数 1.1. 室外设计参数 计算参数 夏季 冬季 大气压力 hPa 1003.4 1017.6 空调计算温度 ℃ 33.0 6.0 相对湿度 ％ 69 70 通风计算温度 ℃ 31.0 14.0 湿球温度 ℃ 27.9 － 室外风速 m/s 2.1 3.0 主导风向 ESE NNE 1.2 室内空调设计参数 区域 夏季 人员密度 新风量 噪声等级 设计温度（℃） 相对湿度（%） m2/p （m3/h .人） （dB） 办公 26 60 8 30 NR40 展览 26 60 6 20 NR55 餐厅 26 65 2 20 NR55 会议室 26 65 1.5 30 NR55 1.3 通风设计参数 公共卫生间 15 次/小时 排风 制冷机房 6 次/小时 送、排风 水泵房 6 次/小时 送、排风 电梯机房 15 次/小时 排风（设空调备用） 变配电房 15 次/小时 送、排风 IT 及通讯机房 10 次/小时 送、排风 垃圾房 20 次/小时 排风 车库 6 次/小时 送、排风 餐饮厨房：餐饮店 30%为厨房面积， 排油烟量按实际层高 50 次/h 计算；事故通风量为 12 次/补风量,为排风量的 85%,事故通风及全面排风按 12 次/h 计算。 五、空调系统设计： 1.冷源 1) 商业及办公部分： 地上地下商业及XX楼1～XX层办公总冷负荷约为3100RT,拟采用3台制冷量为900RT 的离心式制冷机和一台400RT螺杆机作为冷源，制冷系统采用一次泵主机变流量系统，冷却水系统和冷冻水系统均采用变频水泵变流量运行...
