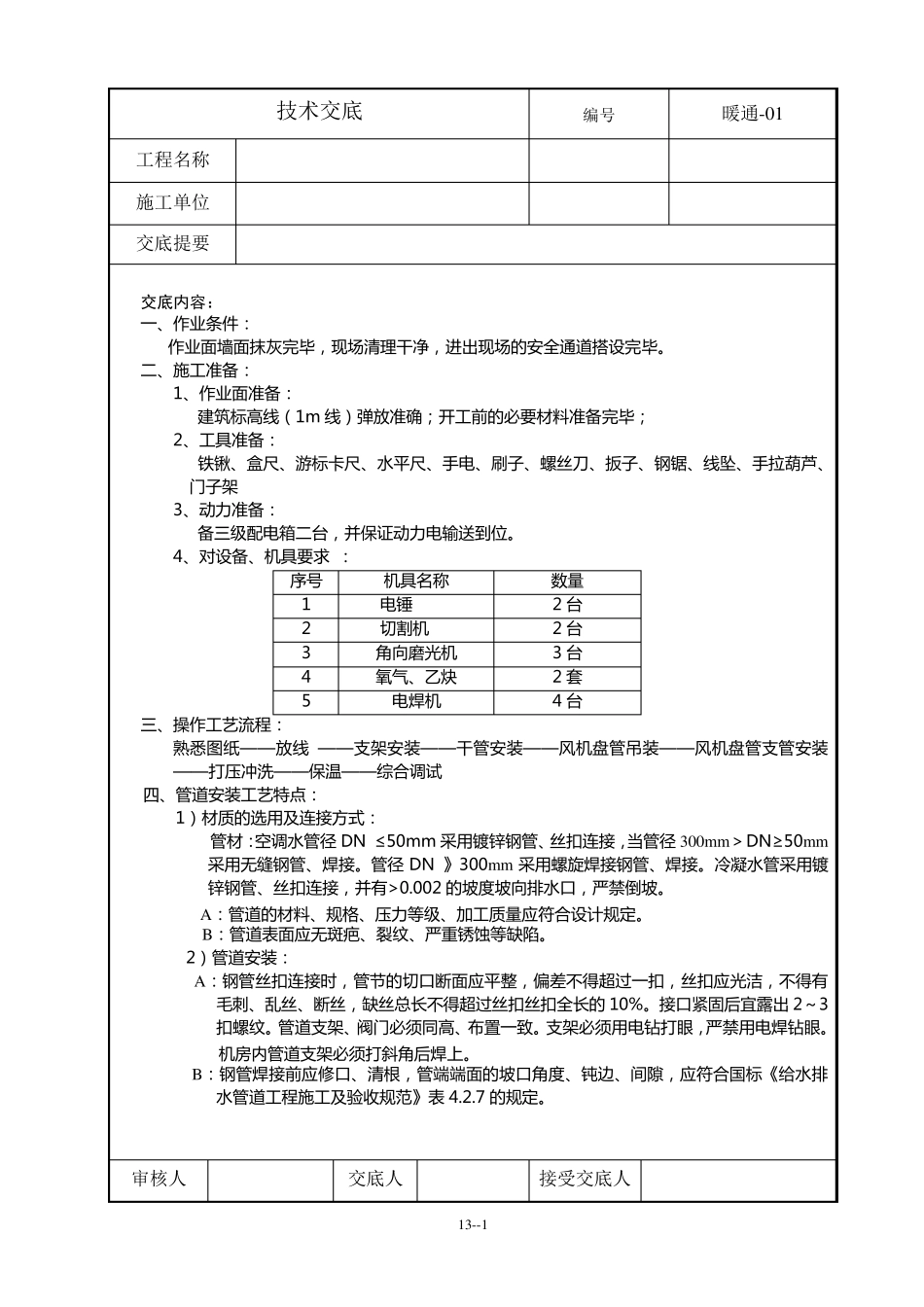

13--1 技术交底 编号 暖通-01 工程名称 施工单位 交底提要 交底内容： 一 、作 业 条 件 ： 作 业 面 墙 面 抹 灰 完 毕 ， 现 场 清 理 干 净 ， 进 出 现 场 的 安 全 通 道 搭 设 完 毕 。 二 、施 工 准 备 ： 1、作 业 面 准 备 ： 建 筑 标 高 线 （ 1m 线 ） 弹 放 准 确 ； 开 工 前 的 必 要 材 料 准 备 完 毕 ； 2、工 具 准 备 ： 铁 锹 、盒 尺 、游 标 卡 尺 、水 平 尺 、手 电 、刷 子 、螺 丝 刀 、扳 子 、钢 锯 、线 坠 、手 拉 葫 芦 、门 子 架 3、动 力 准 备 ： 备 三 级 配 电 箱 二 台 ， 并 保 证 动 力 电 输 送 到 位 。 4、对 设 备 、机 具 要 求 ： 序 号 机 具 名 称 数 量 1 电 锤 2 台 2 切 割 机 2 台 3 角 向 磨 光 机 3 台 4 氧 气 、乙 炔 2 套 5 电 焊 机 4 台 三 、操 作 工 艺 流 程 ： 熟 悉 图 纸 ——放 线 ——支架 安 装——干 管安 装——风机 盘管吊装——风机 盘管支管安 装——打 压 冲 洗 ——保 温 ——综 合 调 试 四 、管道 安 装工 艺 特 点 ： 1） 材 质 的 选 用 及 连 接 方 式 ： 管材 ： 空 调 水 管径 DN ≤50mm 采 用 镀 锌 钢 管、丝 扣 连 接 ， 当 管径 300mm＞ DN≥50mm采 用 无 缝 钢 管、焊 接 。 管径DN 》 300mm 采 用 螺 旋 焊 接 钢 管、焊 接 。 冷 凝 水 管采 用 镀锌 钢 管、丝 扣 连 接 ， 并 有 >0.002 的 坡 度 坡 向 排 水 口 ， 严 禁 倒 坡 。 A： 管道 的 材 料 、规 格 、压 力 等 级 、加 工 质 量 应 符 合 设 计 规 定 。 B： 管道 表 面 应 无 斑 疤 、裂 纹 、严 重 锈 蚀 等 缺 陷 。 2） 管道 安 装： A： 钢 管丝 扣 连 接 时 ， 管节 的 切 口 断 面 应 平 整 ， 偏 差 不 得 超 过 一 扣 ， 丝 扣 应 光 洁 ， 不 得 有毛 刺 、乱 丝 、断 丝 ， 缺 丝 总 长 不 得 超 过 丝 扣 丝 扣 全 长 的 10%。 接 口 紧 固 后 宜 露 出 2～ 3扣 螺 纹 。 管道 支架 、阀 门 必 须 同 高...
