暖通管道支吊架工艺标准

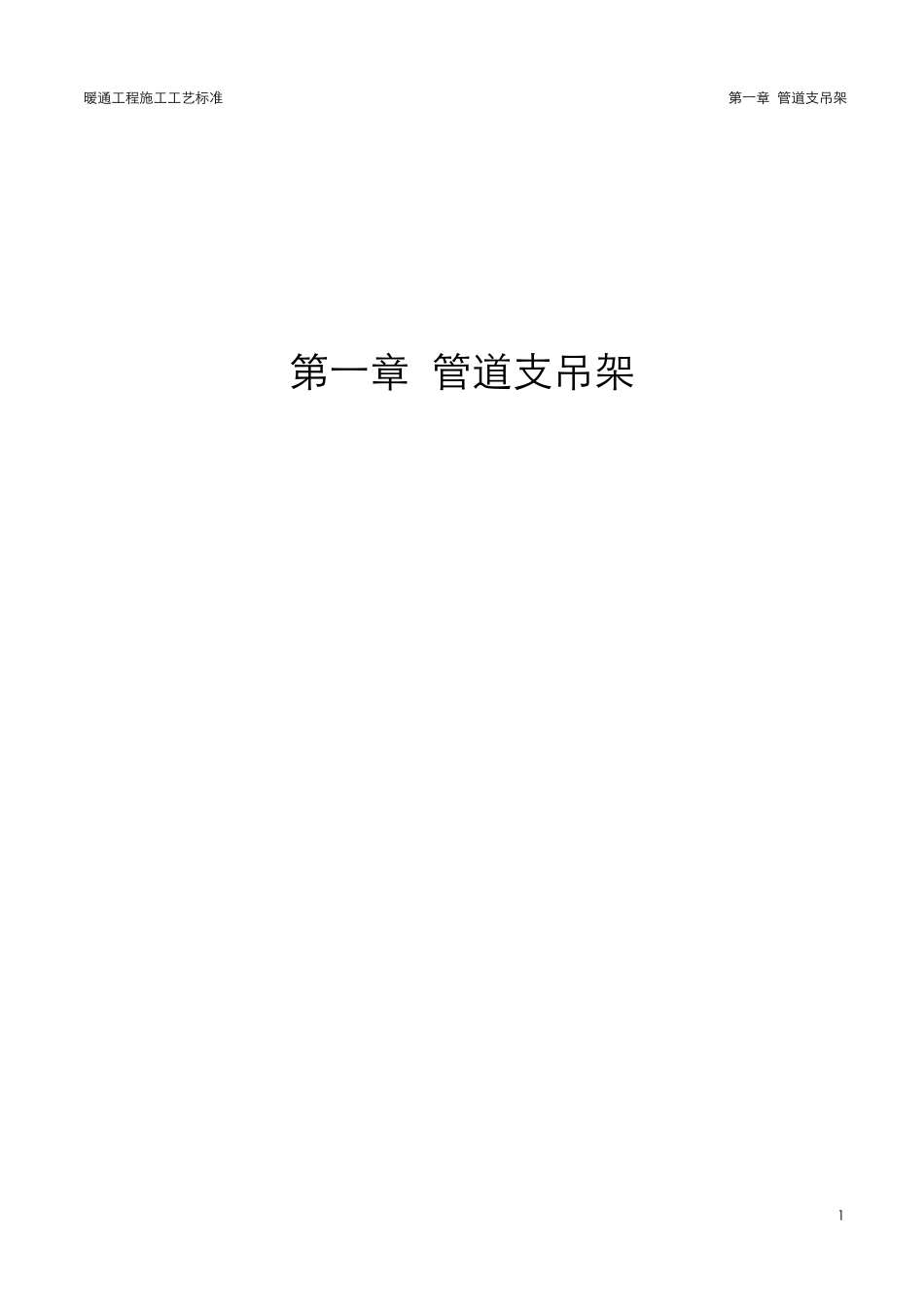

暖 通 工 程 施 工 工 艺 标 准第 一 章管 道 支 吊 架 1第 一 章管 道 支 吊 架暖通工程施工工艺标准第一章 管道支吊架 21.1 总说明1 适用范围本标准主要适用于办公楼、住宅、酒店等一般多层及高层民用建筑室内暖通冷冻水、冷却水管道。系统运行的最低环境温度不低于-20℃，最高介质温度不高于 95℃，保温层厚度≤50mm，系统工作压力≤2.5MPa。根据安装的结构形式，适用的管径为 DN15-DN600。适用管材可为焊接钢管、无缝钢管、镀锌钢管等。2 参考资料《通风与空调工程施工质量验收规范》（GB 50243-2002）《通风管道技术规程》 （JGJ141-2004）《低压流体输送用焊接钢管》（GB/T 3091-2001）《无缝钢管尺寸、外形、重量及允许偏差》（GB/T 17395-2008）《热轧型钢》（GB/T 706-2008 ）《室内管道支架及吊架》（国标图集 03S402）3 选用方法（1）管道支架由横担、支（吊）杆、根部及管卡等部分组成，选用者可根据需要进行组合选用。一般情况下，横担与支（吊）杆采用相同规格的型钢。（2）本标准仅考虑支架、吊架本身的强度与变形。当管径较大时，有关支架、吊架对于梁、板、柱、钢架等结构强度的影响，须经结构专业设计人员进行验算。（3）木托码保温厚度按一般设计要求选定，选用是应按设计图纸要求。若实际设计图纸要求的保温厚度比本标准大，木托码固定间距 A、支架横担长度 L1、L2、L3 应作相应的调整。（4）支架形式选用一览表序号名称管数支架样式目录编号1DN200-DN600垂直管道承重支架1.2.12DN200-DN600垂直管道固定支架1.2.2暖 通 工 程 施 工 工 艺 标 准第 一 章 管 道 支 吊 架 3序号名 称管数支 架 样 式目 录 编号3DN15-DN80水 平 单 管 支 架小 管 径 类11.3.14DN100-DN150水 平 单 管 支 架11.3.21.3.35DN200-DN300水 平 单 管 支 架11.3.21.3.36DN15-DN50水 平 双 管 支 架21.3.47DN15-DN125水 平 双 管 支 架21.3.48DN150-DN450水 平 双 管 支 架21.3.4暖 通 工 程 施 工 工 艺 标 准第 一 章管 道 支 吊 架 4序号名 称管数支 架 样 式目 录 编号9DN500-DN600水 平 双 管 支 架篮 式21.3.510DN100-DN300管 道 弯 头 支 座1.44 材 料 、 制 作 及 施 工 要 求（ 1） 自 行 制 作 的 管 架 部 件 所 用 钢 材 全 部 采 用 Q235~B 钢 ， 制 作 时 ， 钻 ...
