暖风器改造工程

暖风器改造工程_第1页
1/6
暖风器改造工程_第2页
2/6
暖风器改造工程_第3页
3/6

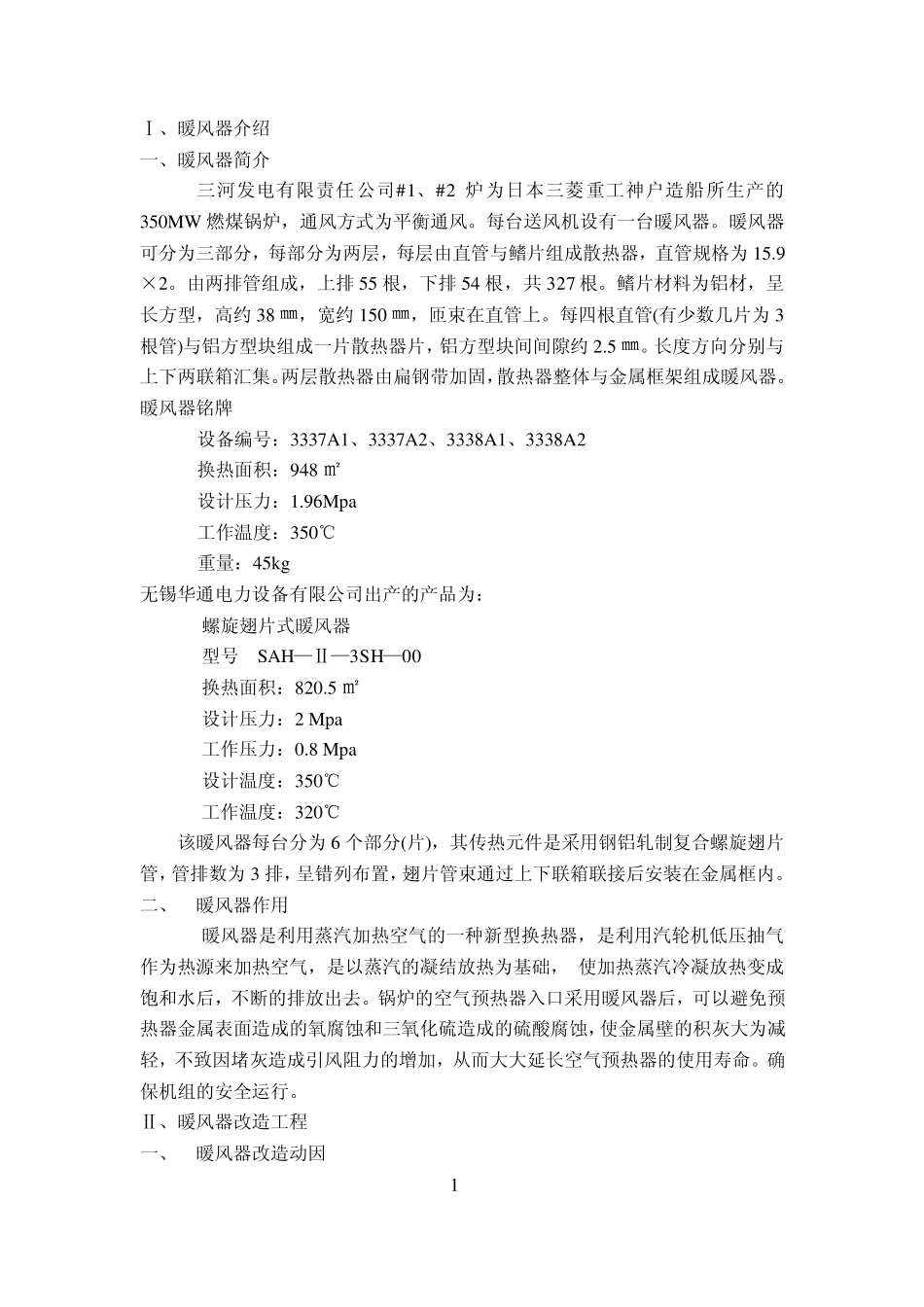

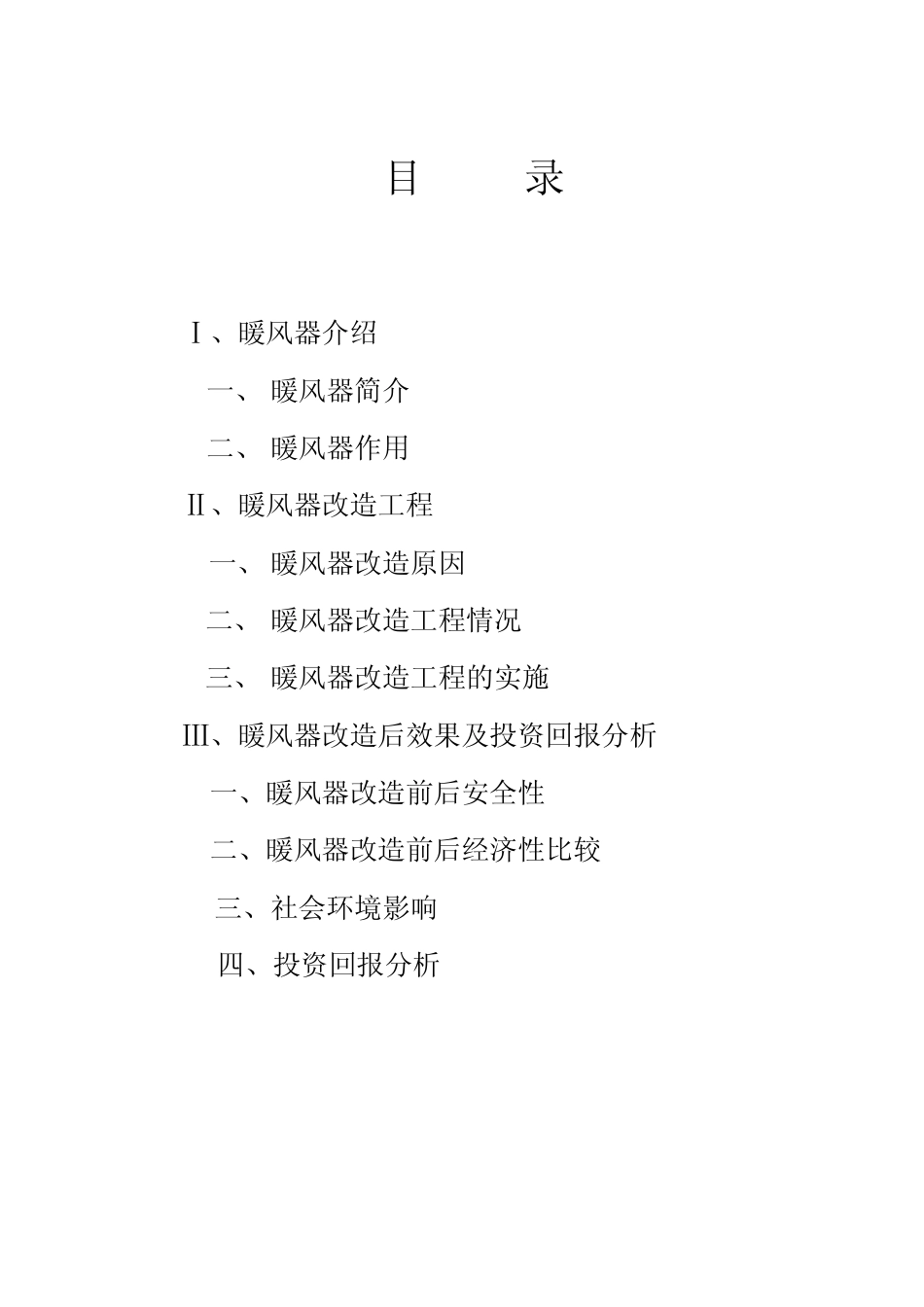

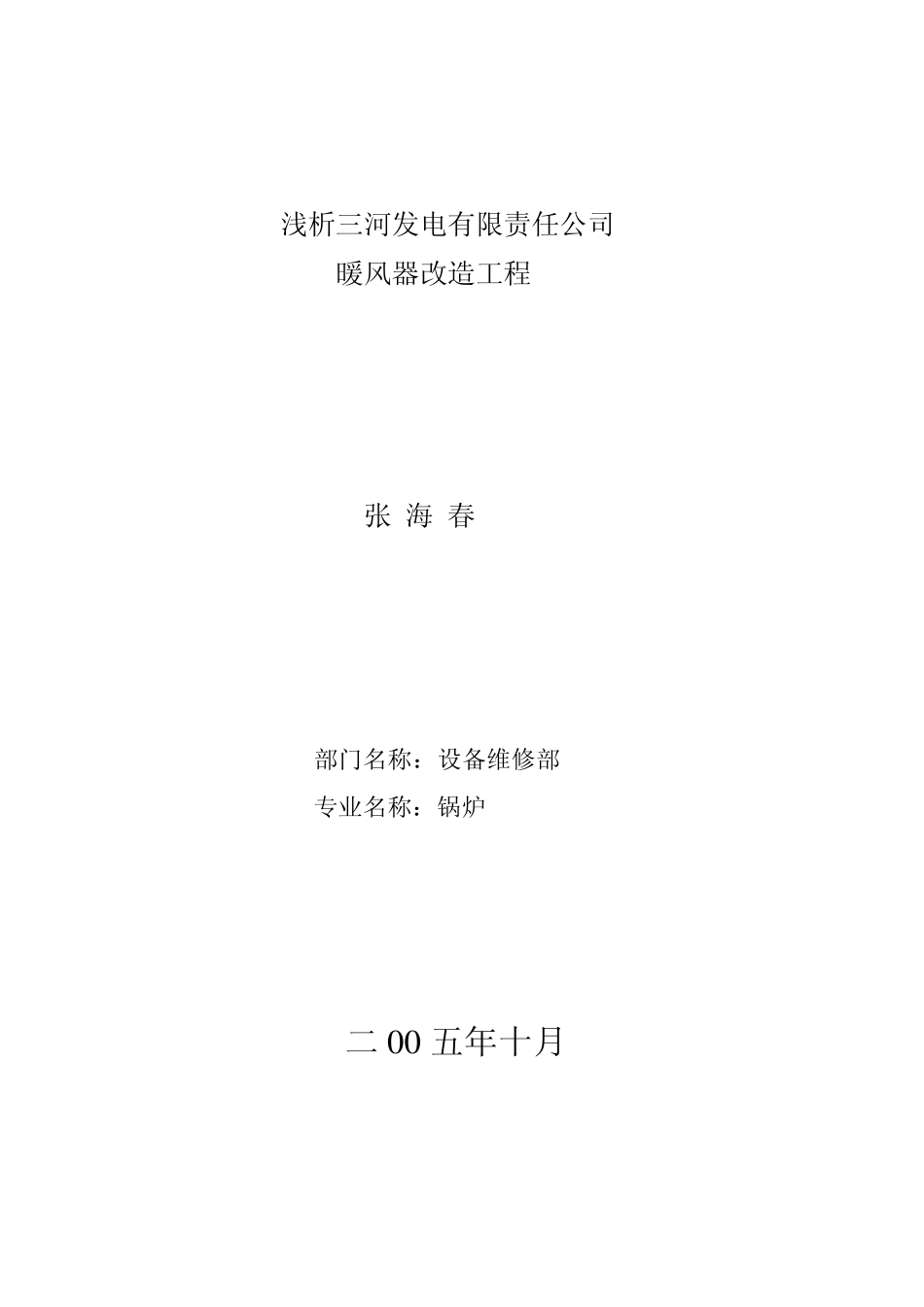

浅析三河发电有限责任公司 暖风器改造工程 张 海 春 部门名称:设备维修部 专业名称:锅炉 二 0 0 五年十月 目 录 Ⅰ、暖风器介绍 一、 暖风器简介 二、 暖风器作用 Ⅱ、暖风器改造工程 一、 暖风器改造原因 二、 暖风器改造工程情况 三、 暖风器改造工程的实施 Ⅲ、暖风器改造后效果及投资回报分析 一、暖风器改造前后安全性 二、暖风器改造前后经济性比较 三、社会环境影响 四、投资回报分析 Ⅰ、暖风器介绍 一、暖风器简介 三河发电有限责任公司#1、#2 炉为日本三菱重工神户造船所生产的350MW 燃煤锅炉,通风方式为平衡通风。每台送风机设有一台暖风器。暖风器可分为三部分,每部分为两层,每层由直管与鳍片组成散热器,直管规格为15.9×2。由两排管组成,上排 55 根,下排 54 根,共 327 根。鳍片材料为铝材,呈长方型,高约 38 ㎜,宽约 150 ㎜,匝束在直管上。每四根直管(有少数几片为3根管)与铝方型块组成一片散热器片,铝方型块间间隙约 2.5 ㎜。长度方向分别与上下两联箱汇集。两层散热器由扁钢带加固,散热器整体与金属框架组成暖风器。 暖风器铭牌 设备编号:3337A1、3337A2、3338A1、3338A2 换热面积:948 ㎡ 设计压力:1.96Mpa 工作温度:350℃ 重量:45kg 无锡华通电力设备有限公司出产的产品为: 螺旋翅片式暖风器 型号 SAH—Ⅱ—3SH—00 换热面积:820.5 ㎡ 设计压力:2 Mpa 工作压力:0.8 Mpa 设计温度:350℃ 工作温度:320℃ 该暖风器每台分为6 个部分(片),其传热元件是采用钢铝轧制复合螺旋翅片管,管排数为3 排,呈错列布置,翅片管束通过上下联箱联接后安装在金属框内。 二、 暖风器作用 暖风器是利用蒸汽加热空气的一种新型换热器,是利用汽轮机低压抽气作为热源来加热空气,是以蒸汽的凝结放热为基础, 使加热蒸汽冷凝放热变成饱和水后,不断的排放出去。锅炉的空气预热器入口采用暖风器后,可以避免预热器金属表面造成的氧腐蚀和三氧化硫造成的硫酸腐蚀,使金属壁的积灰大为减轻,不致因堵灰造成引风阻力的增加,从而大大延长空气预热器的使用寿命。确保机组的安全运行。 Ⅱ、暖风器改造工程 一、 暖风器改造动因 1 三河发电有限责任公司暖风器使用一般是在冬季,但送风机的使用是全天候的,由于北方春季少雨干旱,使得柳絮等植物性漂浮物,纷繁飞扬,极易被风机吸入送风道内,又由于暖风器水平布置于垂直风道中,散热器鳍片间隙较小,似...
