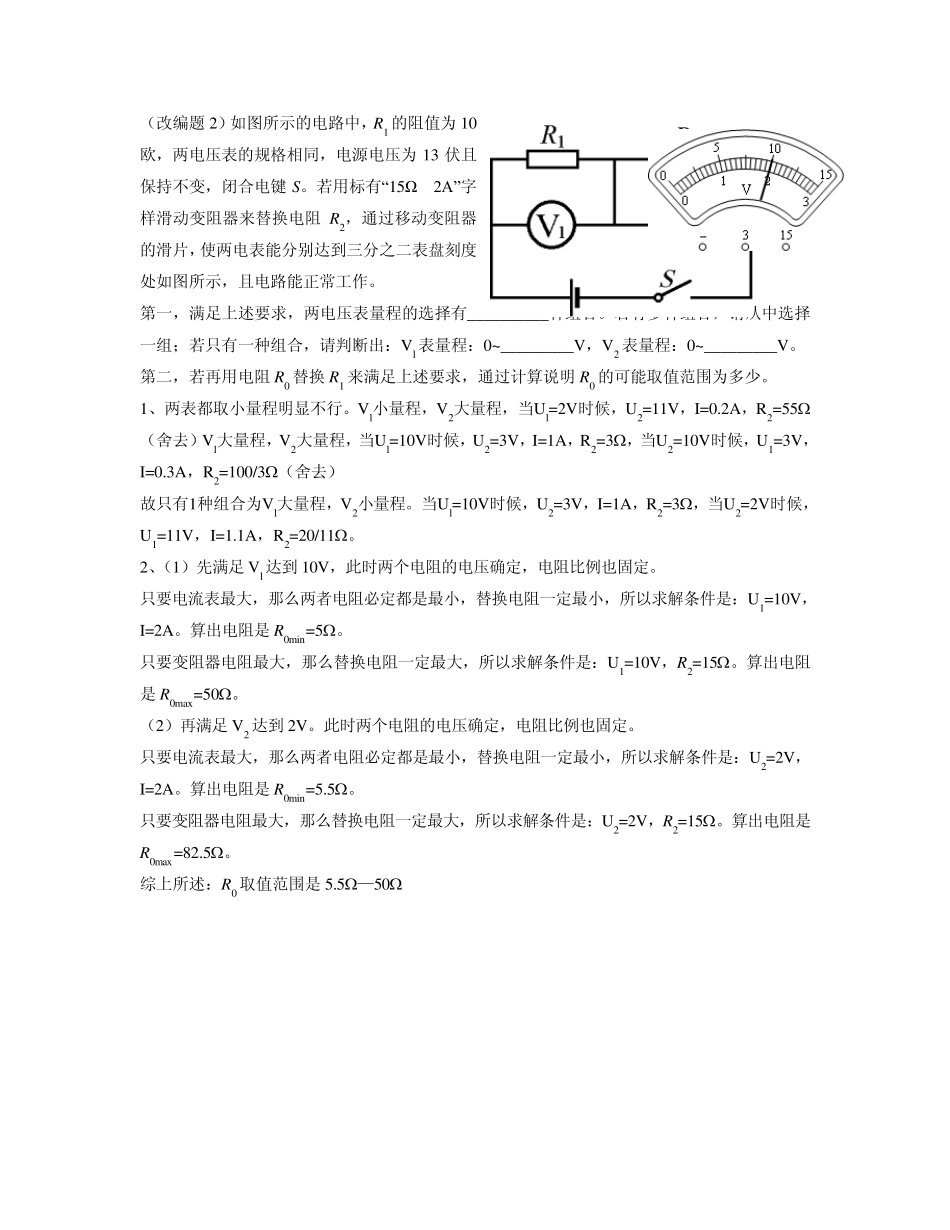

替换电阻范围求解专题 偏转三分之二专题 请回忆:( 2011 浦东二模)如图所示的电路中,R1 的阻值为10 欧,两电压表的规格相同,电源电压为15 伏且保持不变,闭合电键S。若用标有“20Ω 2A”字样滑动变阻器来替换电阻R2,通过移动变阻器的滑片,使两电表能分别达到某量程的满刻度,且电路能正常工作。 第一,要满足上述要求,两电压表量程的选择有_ _ _ _ _ _ _ _ _ 种组合。若有多种组合,请从中选择一组;若只有一种组合,请判断出:Vl 表量程:0~ _ _ _ _ _ _ _ _ _ V, V2 表量程:0~ _ _ _ _ _ _ _ _ _ V。 第二,若再用电阻R0 替换R1 来满足上述要求,通过计算说明R0 的可能取值范围为多少。 (改编题1)如图所示的电路中,R1 的阻值为10欧,两电压表的规格相同,电源电压为15 伏且保持不变,闭合电键S。若用标有“20Ω 2A”字样滑动变阻器来替换电阻R2,通过移动变阻器的滑片,使两电表能分别达到三分之二表盘刻度处如图所示,且电路能正常工作。 第一,要满足上述要求,两电压表量程的选择有_________种组合。若有多种组合,请从中选择一组;若只有一种组合,请判断出:Vl 表量程:0~ _________V, V2 表量程:0~ _________V。 第二,若再用电阻R0 替换R1 来满足上述要求,通过计算说明R0 的可能取值范围为多少。 (改编题 2)如图所示的电路中,R1 的阻值为 10欧,两电压表的规格相同,电源电压为 13 伏且保持不变,闭合电键 S。若用标有“15Ω 2A”字样滑动变阻器来替换电阻 R2,通过移动变阻器的滑片,使两电表能分别达到三分之二表盘刻度处如图所示,且电路能正常工作。 第一,满足上述要求,两电压表量程的选择有__________种组合。若有多种组合,请从中选择一组;若只有一种组合,请判断出:Vl 表量程:0~_________V,V2 表量程:0~_________V。 第二,若再用电阻 R0 替换 R1 来满足上述要求,通过计算说明 R0 的可能取值范围为多少。 1、两表都取小量程明显不行。Vl小量程,V2大量程,当Ul=2V时候,U2=11V,I=0.2A,R2=55(舍去)Vl大量程,V2大量程,当Ul=10V时候,U2=3V,I=1A,R2=3,当U2=10V时候,U1=3V,I=0.3A,R2=100/3(舍去) 故只有1种组合为Vl大量程,V2小量程。当Ul=10V时候,U2=3V,I=1A,R2=3,当U2=2V时候,U1=11V,I=1.1A,R2=20/11。 2、(1)先满足 Vl 达到 10V,此时两个电阻的电压确定,电阻比例也固定。 只...
