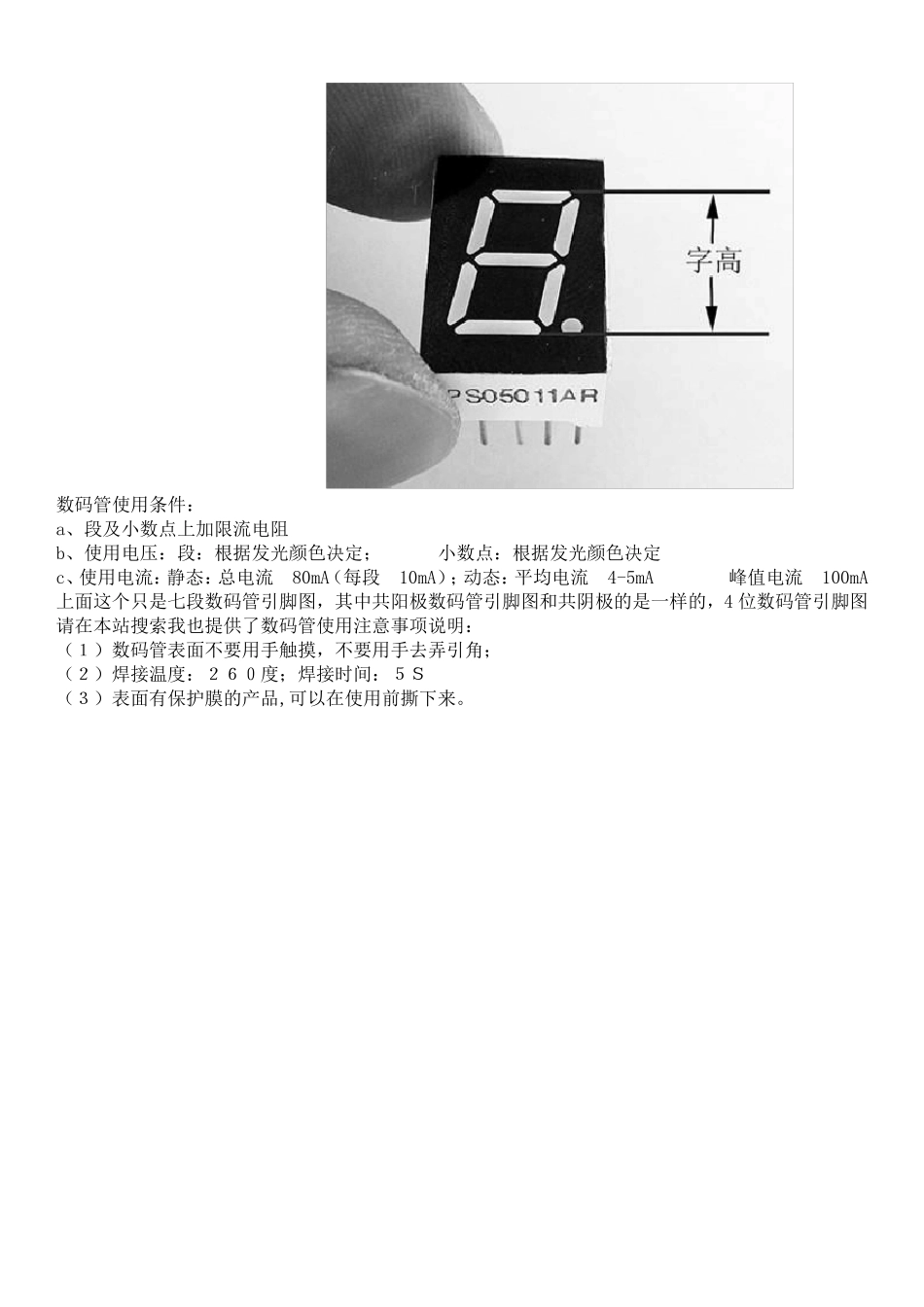

最 全 四 位 七 段 数 码 管 引 脚 图 、公共脚 数码管在现在的自动控制中的显示应用极为广泛，由于使用时间的问题会导致缺画的现象发生，为了便于大家更好找到合适的数码管进行更换，特给大家详细介绍 《七段数码管实物图》 数码管使用条件： a、段及小数点上加限流电阻 b、使用电压：段：根据发光颜色决定； 小数点：根据发光颜色决定 c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA 上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4 位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明： （１）数码管表面不要用手触摸，不要用手去弄引角； （２）焊接温度：２６０度；焊接时间：５Ｓ （３）表面有保护膜的产品,可以在使用前撕下来。 一种四位双排引脚共阴(阳)脚位图 常 见 的 四 位 双 排 引 脚 共 阴 (阳 )脚 位 图 单 排 四 位 双 排 引 脚 共 阴 (阳 )脚 位 图 国 内 外 生 产 LED 数 码 管 的 公 司 很 多 ， 命 名 方 法 也 各 不 相 同 。下面主要介绍国 产 LED 数 码 管 和立得公 司 的 LED 数 码 管 的 命 名 方 法 ， 因为市面上这两中型号的 数 码 管 销售的 最多 。 国 产 LED 数 码 管 型号命 名 方 法 为： 示例：BS12.7R-1 表示字高为 12.7mm， 红色， 共 阳 极数 码 管 。 字串 3 立得公 司 的 LED 数 码 管 的 命 名 方 法 为： 其中， A：极性；B：字高；C：发光颜色；D：位 数 ；E：高效率， 红；F：其它。 字串 2 极性： 字串 1 LA：共 阳 （单 ）；LC：共 阴 （单 ）；LD：共 阳 （双 ）；LE：共 阴 （双 ）；LN：共 阳 （加大）；LM：共 阴 （加大）。 发 光 颜 色 ： 1： 红 色 （ 红 底 ） ； 2： 绿 色 ； 3： 黄 色 ； 4： 橙 色 ； 5： 红 色 ； 6： 红 色 （ 高 效 率 ） 。 位 数 ： 1： （ 单 位 ） ； 2： （ 双 位 ） ； 3： （ 三 位 ） 上 图 是 字 高 为 0.8 英 寸 的 四 位 共 阳 极 双 排 12 脚 数 码 管 ， 四 个 公 共 脚 为 ,6、 8、 9、 12 上图是字高为0.52 英寸的四位共阳极双排12 脚数码管 ，四个公共脚为2、3、6、10 数码管测试方...
