最全鼠标ps2转usb接线(带图)

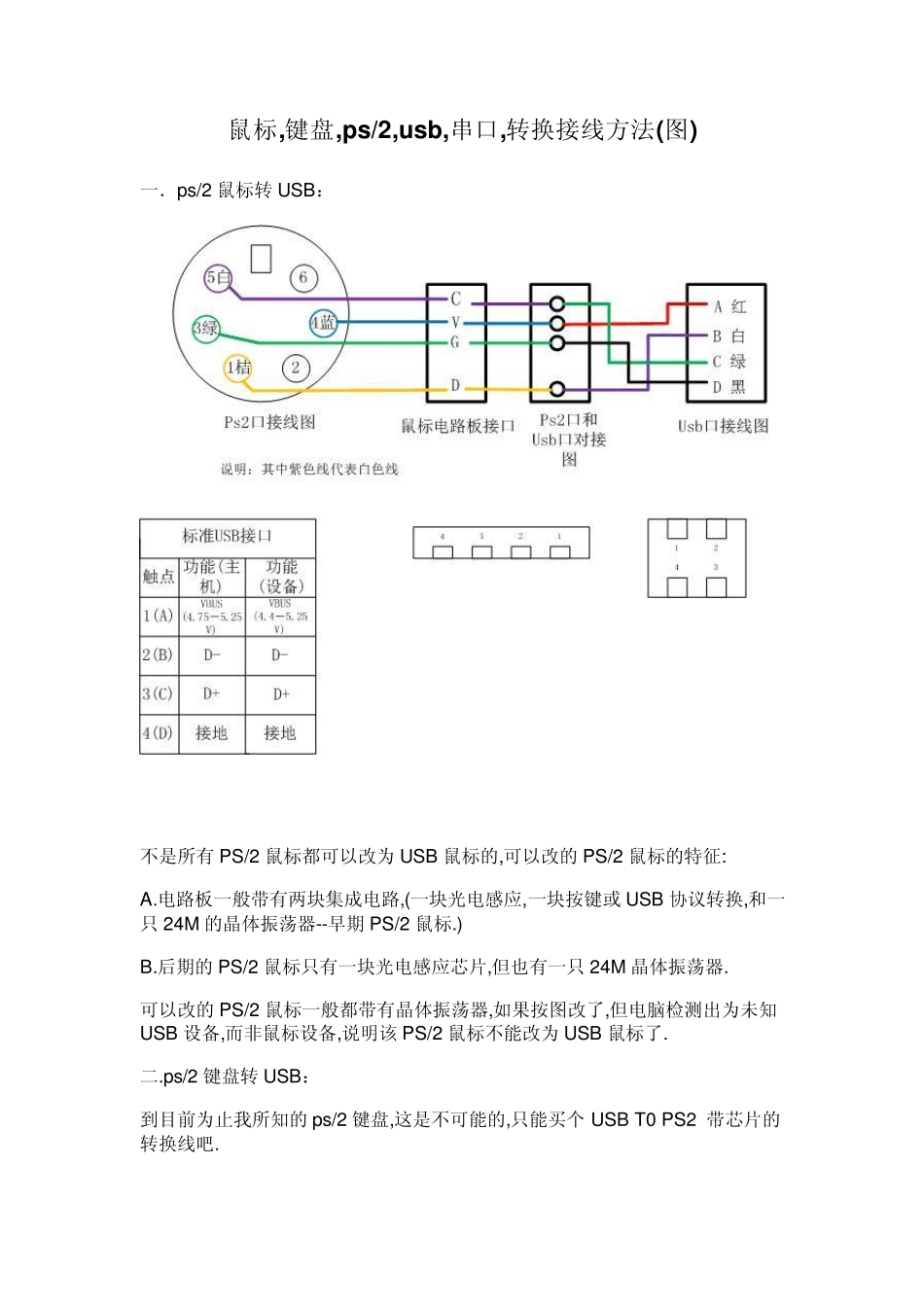

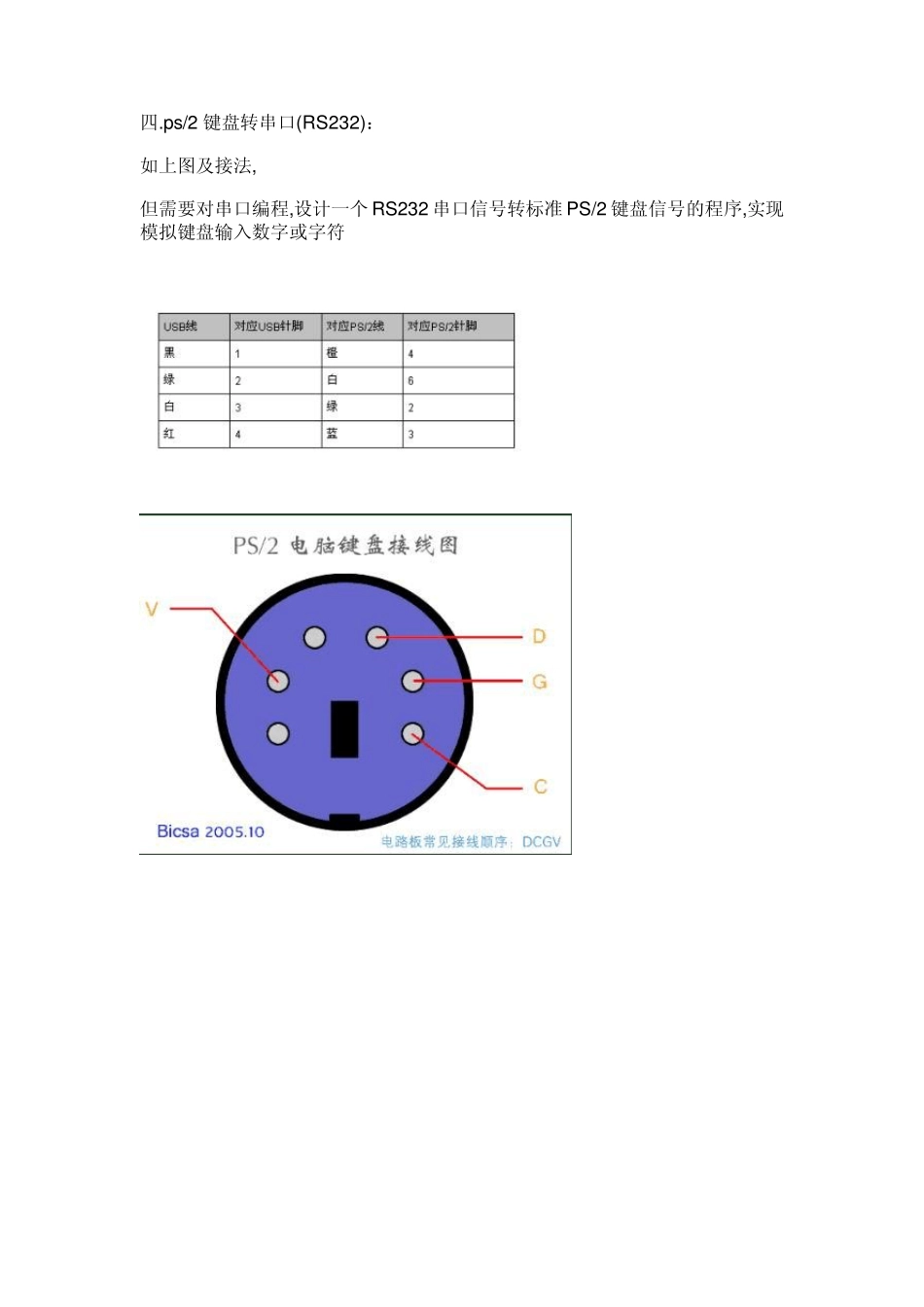

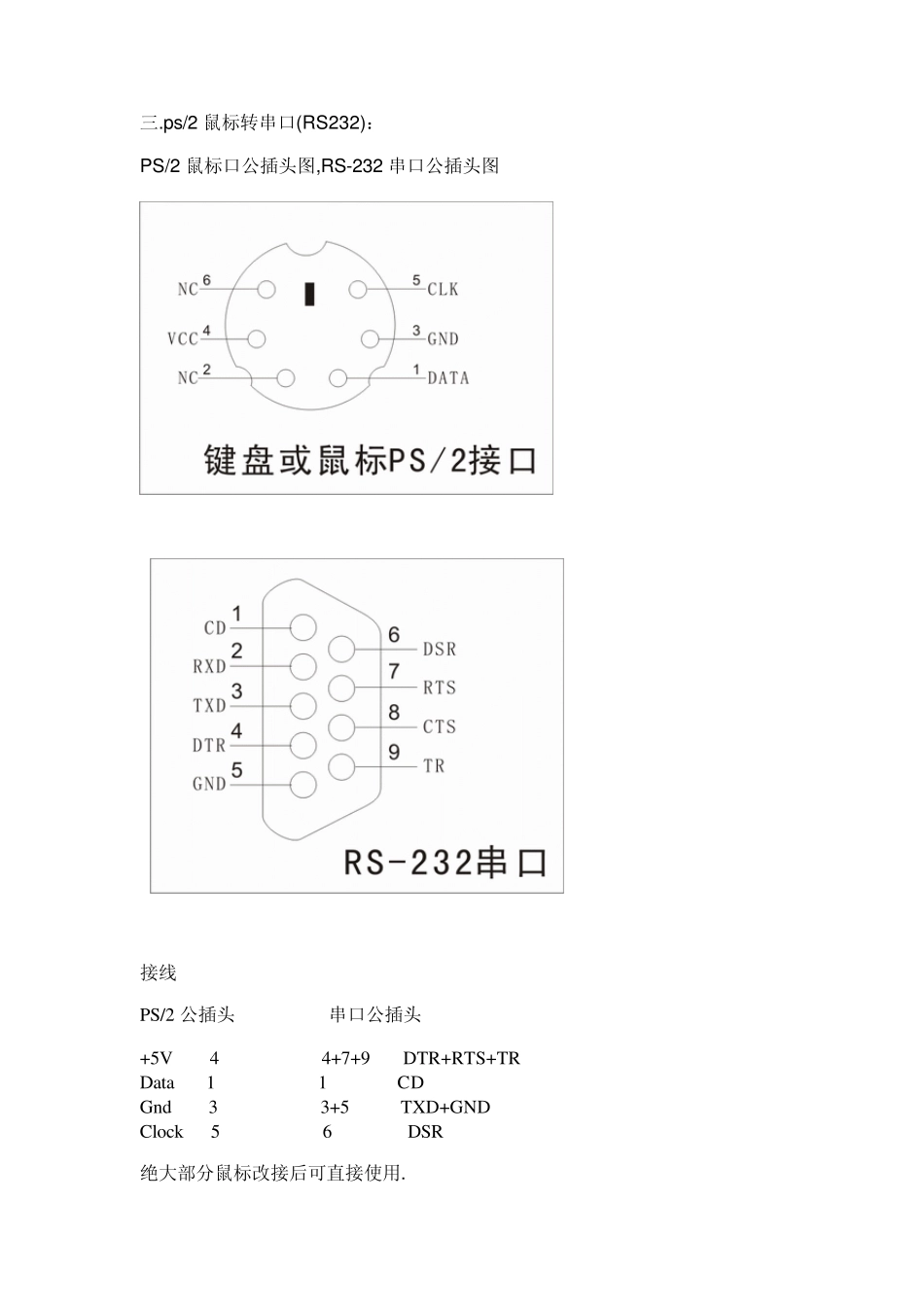

鼠标,键盘,ps/2,usb,串口,转换接线方法(图) 一．ps/2 鼠标转USB： 不是所有 PS/2 鼠标都可以改为 USB 鼠标的,可以改的 PS/2 鼠标的特征: A.电路板一般带有两块集成电路,(一块光电感应,一块按键或 USB 协议转换,和一只 24M 的晶体振荡器--早期 PS/2 鼠标.) B.后期的 PS/2 鼠标只有一块光电感应芯片,但也有一只 24M 晶体振荡器. 可以改的 PS/2 鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB 设备,而非鼠标设备,说明该 PS/2 鼠标不能改为 USB 鼠标了. 二.ps/2 键盘转USB： 到目前为止我所知的 ps/2 键盘,这是不可能的,只能买个 USB T0 PS2 带芯片的转换线吧. 三.ps/2 鼠标转串口(RS232)： PS/2 鼠标口公插头图,RS-232 串口公插头图 接线 PS/2 公插头 串口公插头 +5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD Gnd 3 3+5 TXD+GND Clock 5 6 DSR 绝大部分鼠标改接后可直接使用. 四.ps/2 键盘转串口(RS232)： 如上图及接法, 但需要对串口编程,设计一个 RS232 串口信号转标准 PS/2 键盘信号的程序,实现模拟键盘输入数字或字符 一、概述 因为每个 U SB 接口能够向外设提供＋5V 500MA 的电流，当我们在连接板载 U SB 接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置 U SB 插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置U SB 线的排列顺序如果我们晓得 U SB 接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB 接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋三、市面上常见的 USB 接口的布线结构 这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针 U SB 接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX，440VX 主板等，前置 U SB 的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置 U SB 接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP－FL(REV：1.1)主板，用于海尔小...
