螺丝标准及孔径资料

螺丝标准及孔径资料_第1页
1/12
螺丝标准及孔径资料_第2页
2/12
螺丝标准及孔径资料_第3页
3/12

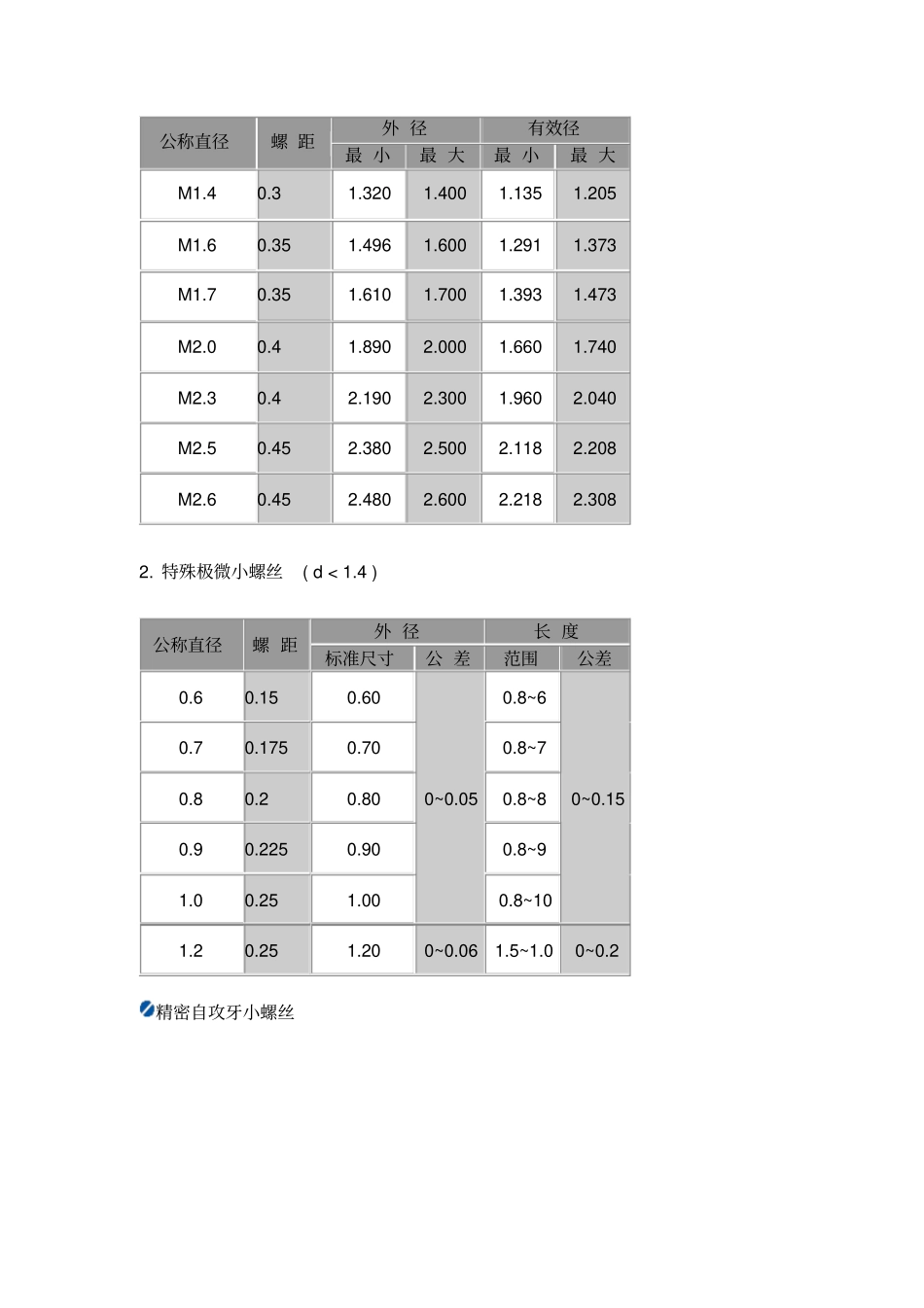

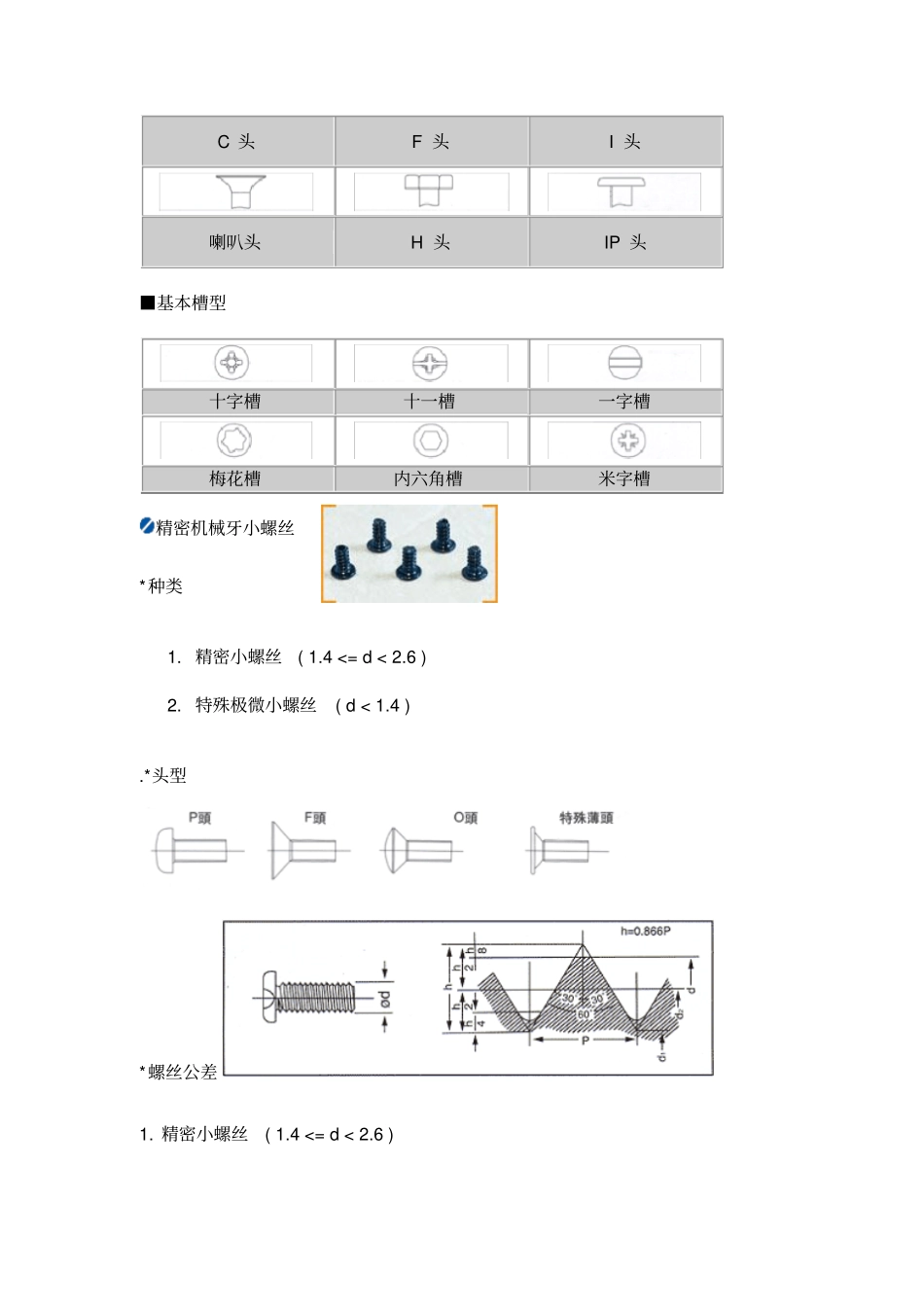

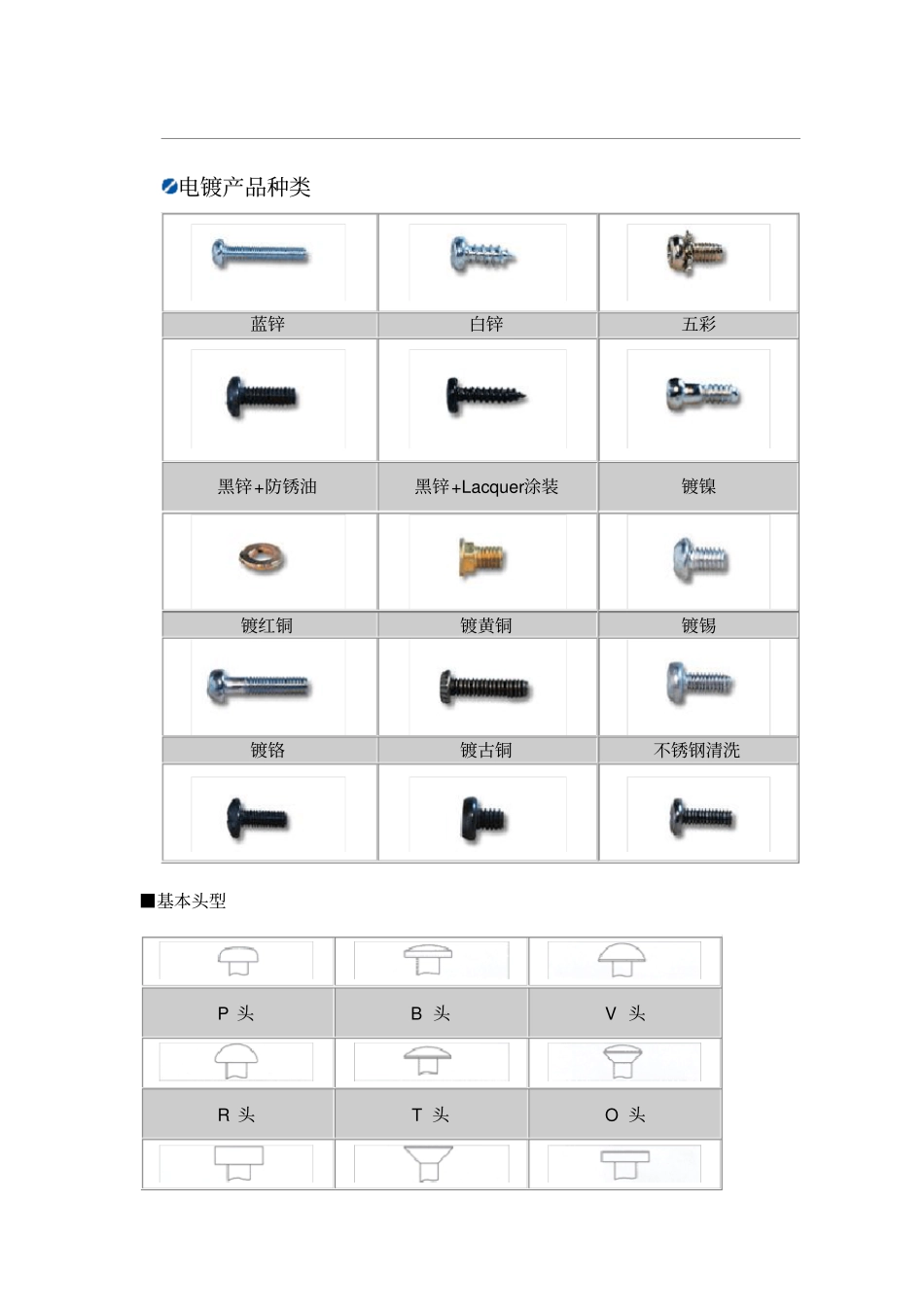

电镀产品种类蓝锌白锌五彩黑锌+防锈油黑锌+Lacquer涂装镀镍镀红铜镀黄铜镀锡镀铬镀古铜不锈钢清洗■基本头型P 头B 头V 头R 头T 头O 头C 头F 头I 头喇叭头H 头IP 头■基本槽型十字槽十一槽一字槽梅花槽内六角槽米字槽精密机械牙小螺丝*种类1. 精密小螺丝( 1.4 <= d < 2.6 ) 2. 特殊极微小螺丝( d < 1.4 ) .*头型*螺丝公差1. 精密小螺丝( 1.4 <= d < 2.6 )公称直径螺 距外 径有效径最 小最 大最 小最 大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.6 0.45 2.480 2.600 2.218 2.308 2. 特殊极微小螺丝( d < 1.4 )公称直径螺 距外 径长 度标准尺寸公 差范围公差0.6 0.15 0.60 0~0.05 0.8~6 0~0.15 0.7 0.175 0.70 0.8~7 0.8 0.2 0.80 0.8~8 0.9 0.225 0.90 0.8~9 1.0 0.25 1.00 0.8~10 1.2 0.25 1.20 0~0.06 1.5~1.0 0~0.2 精密自攻牙小螺丝1. S Type公称直径螺距外 径先端部推拨长度C D d1 E 最小 最大 最小 最大 最小 最大 最小 最大1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.25 1.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.25 2.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.25 2.B Type公称直径螺距外 径先端部推拨长度C D d1 E 最小 最大 最小 最大最小最大最小 最大1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.046 0.75 1.25 1.7 0.5 1.67 1.73 1.60 1.66 0.946 1.146 0.75 1.25 2.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.25 3.P Type公称直径外 径C D 最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40) 1.7 (1.70) (1.77) (1.63) (1.70) 2.0 2.02 2.12 1.94 2.04 2.5 2.53 2.63 2.44 2.54 4. Power-Lock 公称直径外 径C D 最小最大最小最大1.4 0.3 1.52 1.3...
