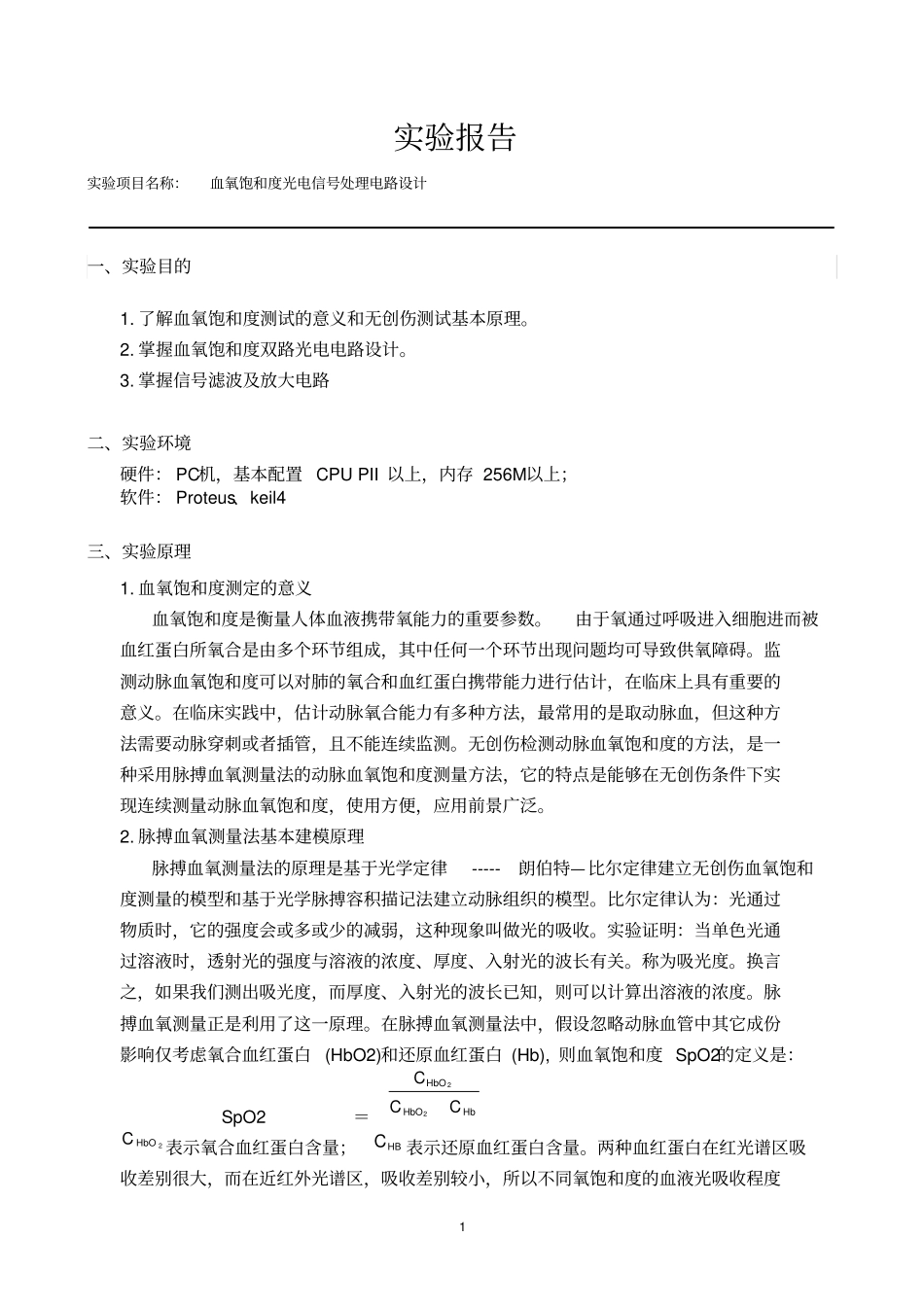

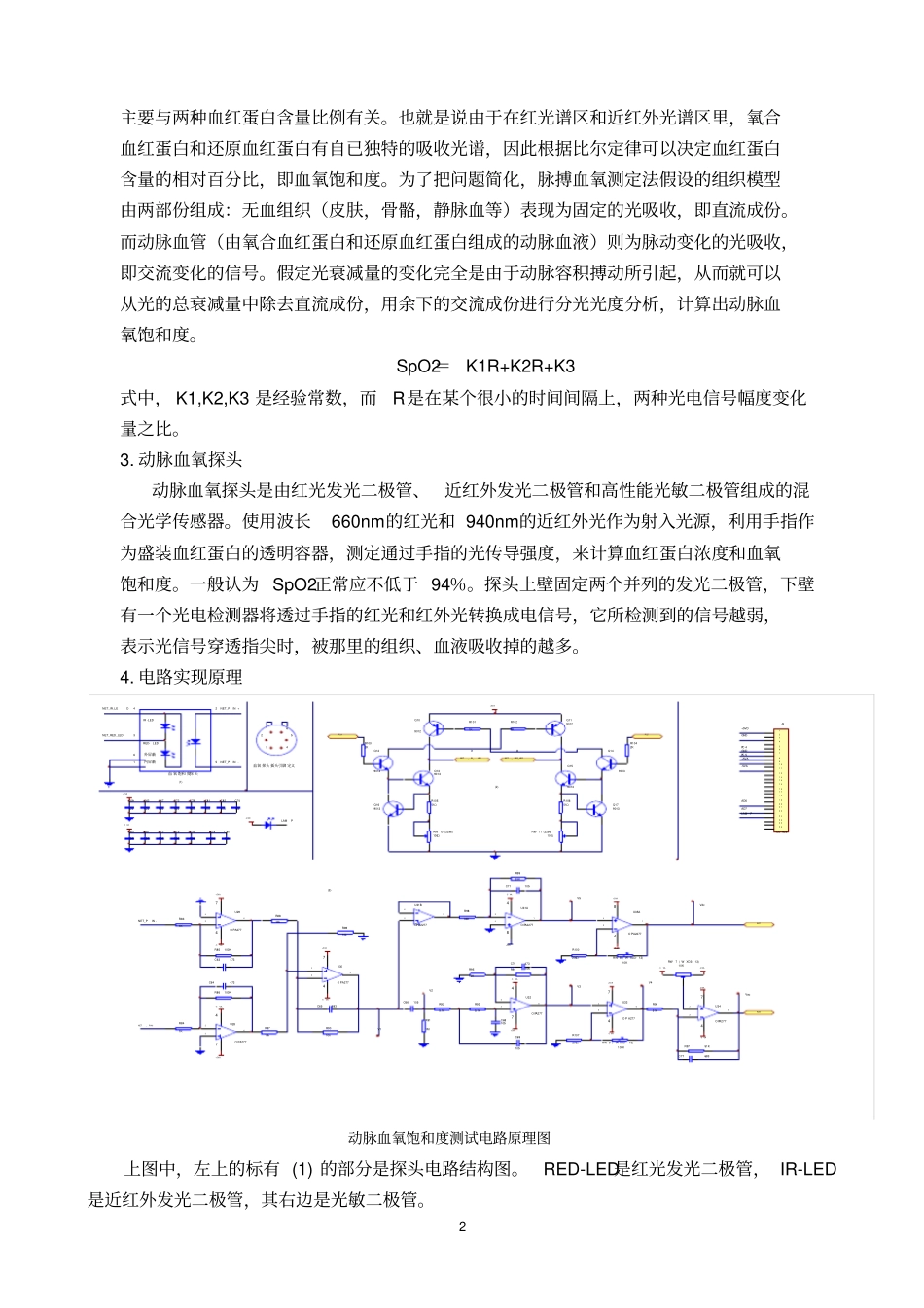

1 实验报告实验项目名称：血氧饱和度光电信号处理电路设计一、实验目的1. 了解血氧饱和度测试的意义和无创伤测试基本原理。2. 掌握血氧饱和度双路光电电路设计。3. 掌握信号滤波及放大电路二、实验环境硬件： PC机，基本配置 CPU PII 以上，内存 256M以上；软件： Proteus、keil4 三、实验原理1. 血氧饱和度测定的意义血氧饱和度是衡量人体血液携带氧能力的重要参数。由于氧通过呼吸进入细胞进而被血红蛋白所氧合是由多个环节组成，其中任何一个环节出现问题均可导致供氧障碍。监测动脉血氧饱和度可以对肺的氧合和血红蛋白携带能力进行估计，在临床上具有重要的意义。在临床实践中，估计动脉氧合能力有多种方法，最常用的是取动脉血，但这种方法需要动脉穿刺或者插管，且不能连续监测。无创伤检测动脉血氧饱和度的方法，是一种采用脉搏血氧测量法的动脉血氧饱和度测量方法，它的特点是能够在无创伤条件下实现连续测量动脉血氧饱和度，使用方便，应用前景广泛。2. 脉搏血氧测量法基本建模原理脉搏血氧测量法的原理是基于光学定律-----朗伯特—比尔定律建立无创伤血氧饱和度测量的模型和基于光学脉搏容积描记法建立动脉组织的模型。比尔定律认为：光通过物质时，它的强度会或多或少的减弱，这种现象叫做光的吸收。实验证明：当单色光通过溶液时，透射光的强度与溶液的浓度、厚度、入射光的波长有关。称为吸光度。换言之，如果我们测出吸光度，而厚度、入射光的波长已知，则可以计算出溶液的浓度。脉搏血氧测量正是利用了这一原理。在脉搏血氧测量法中，假设忽略动脉血管中其它成份影响仅考虑氧合血红蛋白 (HbO2)和还原血红蛋白 (Hb), 则血氧饱和度 SpO2的定义是： SpO2＝HbHbOHbOCCC222HbOC表示氧合血红蛋白含量；HBC表示还原血红蛋白含量。两种血红蛋白在红光谱区吸收差别很大，而在近红外光谱区，吸收差别较小，所以不同氧饱和度的血液光吸收程度2 主要与两种血红蛋白含量比例有关。也就是说由于在红光谱区和近红外光谱区里，氧合血红蛋白和还原血红蛋白有自已独特的吸收光谱，因此根据比尔定律可以决定血红蛋白含量的相对百分比，即血氧饱和度。为了把问题简化，脉搏血氧测定法假设的组织模型由两部份组成：无血组织（皮肤，骨骼，静脉血等）表现为固定的光吸收，即直流成份。而动脉血管（由氧合血红蛋白和还原血红蛋白组成的动脉血液）则为脉动变化的光吸收，即交流变化的信号。假定光衰减量的变化完全是由于动脉容积搏动所引...
