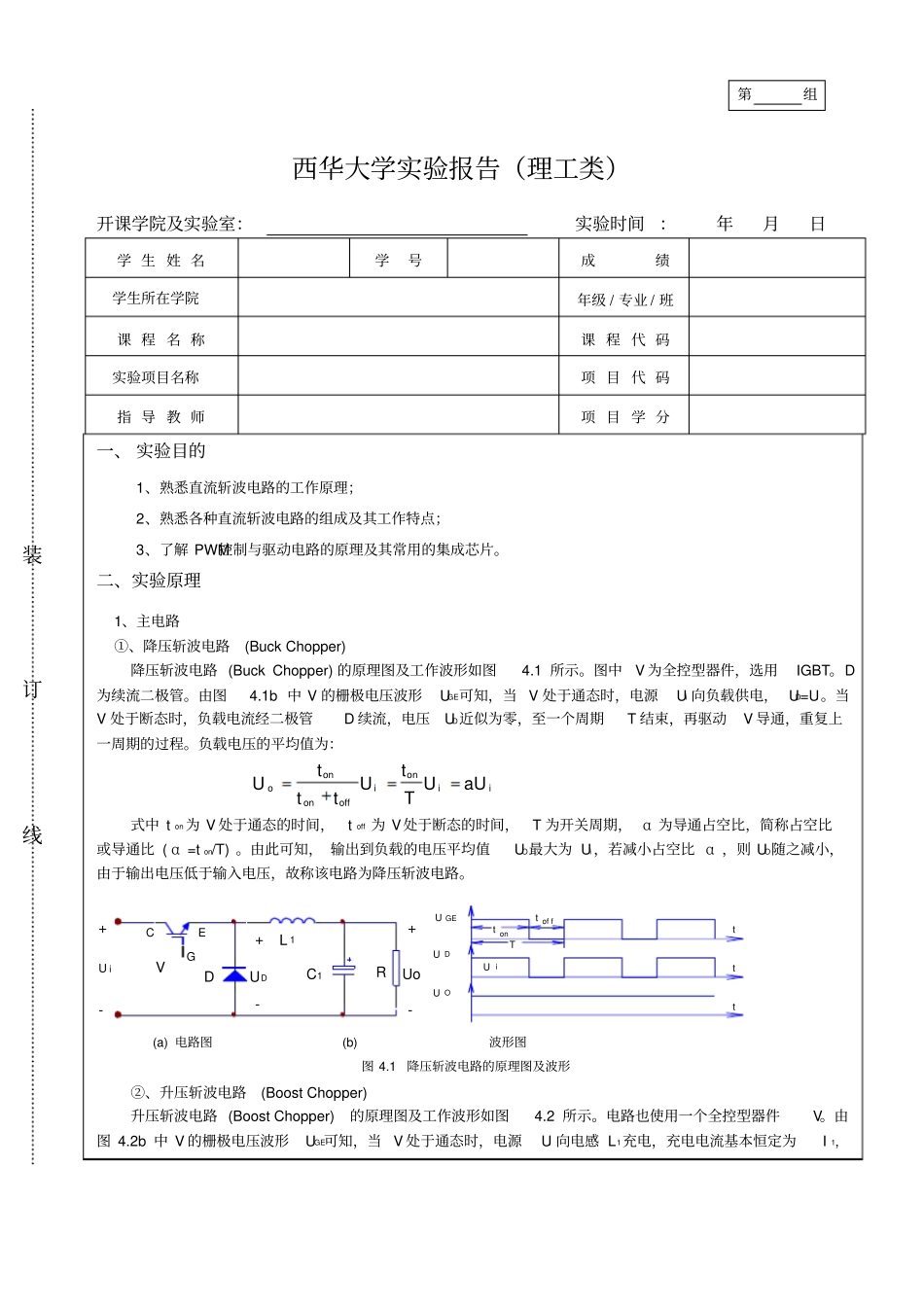

装订线西华大学实验报告(理工类)开课学院及实验室:实验时间:年月日学 生 姓 名学号成绩学生所在学院年级 / 专业 / 班课 程 名 称课 程 代 码实验项目名称项 目 代 码指 导 教 师项 目 学 分一、 实验目的1、熟悉直流斩波电路的工作原理;2、熟悉各种直流斩波电路的组成及其工作特点;3、了解 PWM控制与驱动电路的原理及其常用的集成芯片。二、实验原理1、主电路①、降压斩波电路(Buck Chopper) 降压斩波电路 (Buck Chopper) 的原理图及工作波形如图4.1 所示。图中V 为全控型器件,选用IGBT。D为续流二极管。由图4.1b 中 V 的栅极电压波形UGE可知,当 V 处于通态时,电源Ui 向负载供电, UD=Ui。当V 处于断态时,负载电流经二极管D 续流,电压UD近似为零,至一个周期T 结束,再驱动V 导通,重复上一周期的过程。负载电压的平均值为:式中 t on为 V 处于通态的时间,t off 为 V处于断态的时间,T 为开关周期, α 为导通占空比,简称占空比或导通比 ( α =t on/T) 。由此可知, 输出到负载的电压平均值UO最大为 Ui,若减小占空比 α ,则 UO随之减小,由于输出电压低于输入电压,故称该电路为降压斩波电路。(a) 电路图 (b)波形图图 4.1 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper) 升压斩波电路 (Boost Chopper)的原理图及工作波形如图4.2 所示。电路也使用一个全控型器件V。由图 4.2b 中 V 的栅极电压波形UGE可知,当 V 处于通态时,电源Ui 向电感 L1充电,充电电流基本恒定为I 1, VDLCUo-+-+UEGCRi11UD+-第组iionioffononoaUUTtUtttUU GEU DtttU Ot ont of fTU i同时电容C1上的电压向负载供电,因C1值很大,基本保持输出电压UO为恒值。设V 处于通态的时间为t on,此阶段电感L1上积蓄的能量为Ui I 1t on。当 V 处于断态时Ui 和 L1 共同向电容C1 充电,并向负载提供能量。设V 处于断态的时间为t off ,则在此期间电感L1 释放的能量为 (UO-Ui ) I 1t on。当电路工作于稳态时,一个周期T内电感 L1积蓄的能量与释放的能量相等,即: Ui I 1t on=(UO-Ui) I1t off 上式中的 T/toff ≥1, 输出电压高于电源电压,故称该电路为升压斩波电路。 (a)电路图 (b)波形图图 4.2 升压斩波电路的原理图及波形③、升降压斩波电路(Boost-Buck Chopper) 升降压斩波电路(Boost-Buck Chopper)的原理图及工作波形如图4...
