西南交大液压传动期末习题

西南交大液压传动期末习题_第1页
1/10
西南交大液压传动期末习题_第2页
2/10
西南交大液压传动期末习题_第3页
3/10

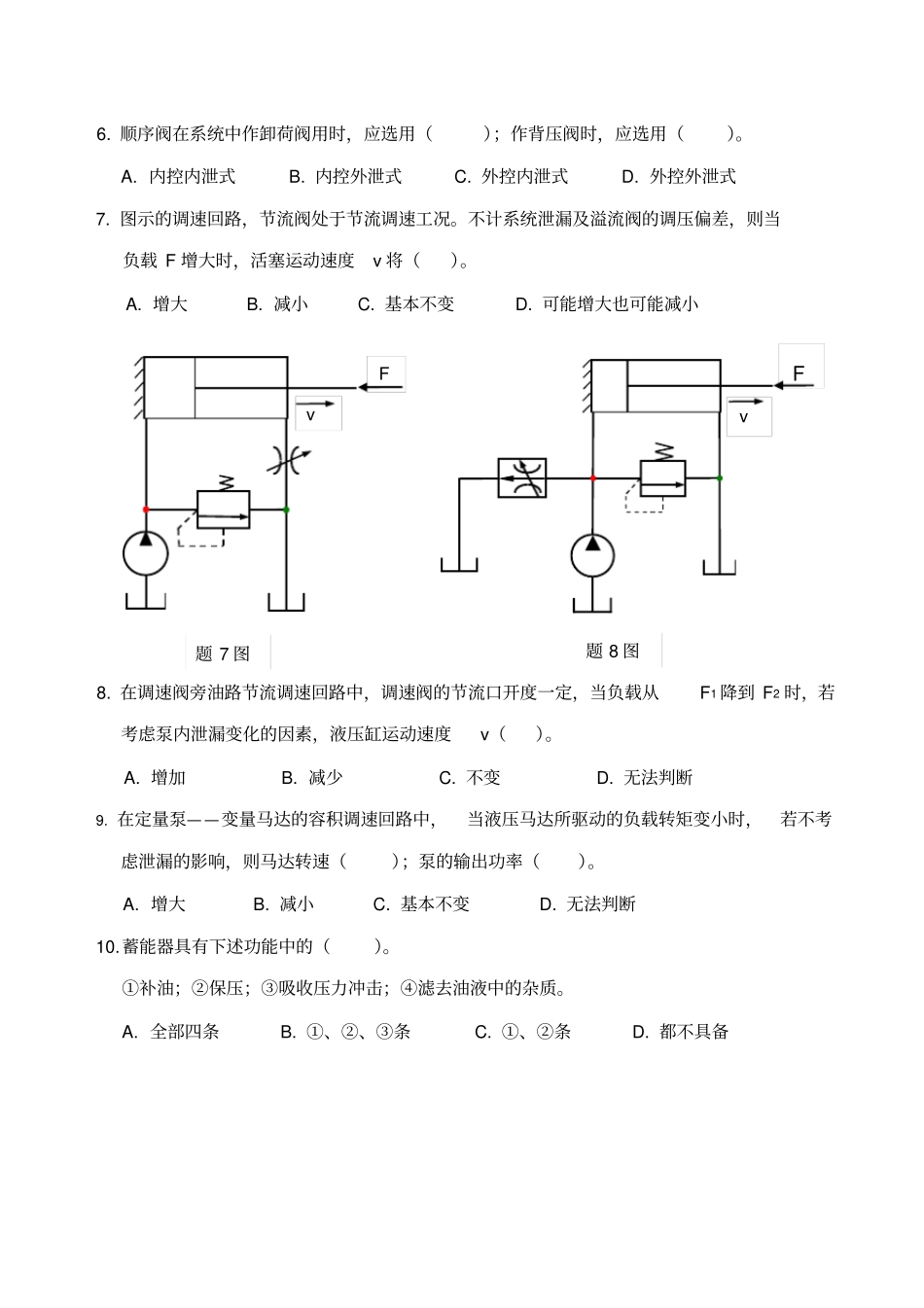

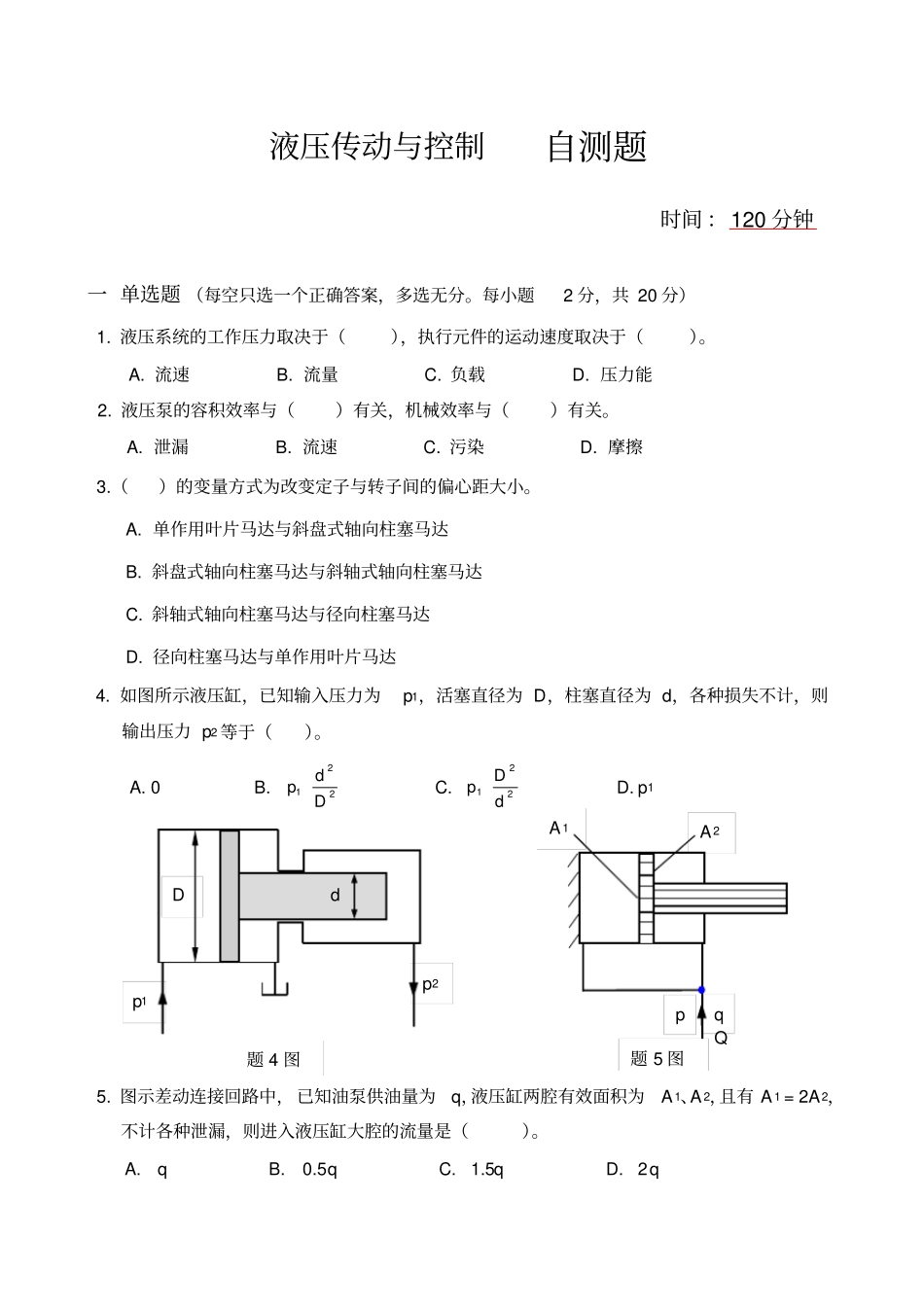

p2p1DdpqQA 2A 1液压传动与控制自测题时间 :120 分钟一 单选题 (每空只选一个正确答案,多选无分。每小题2 分,共 20 分)1. 液压系统的工作压力取决于(),执行元件的运动速度取决于()。A. 流速B. 流量C. 负载D. 压力能2. 液压泵的容积效率与()有关,机械效率与()有关。A. 泄漏B. 流速C. 污染D. 摩擦3.()的变量方式为改变定子与转子间的偏心距大小。A. 单作用叶片马达与斜盘式轴向柱塞马达B. 斜盘式轴向柱塞马达与斜轴式轴向柱塞马达C. 斜轴式轴向柱塞马达与径向柱塞马达D. 径向柱塞马达与单作用叶片马达4. 如图所示液压缸,已知输入压力为p1,活塞直径为 D,柱塞直径为 d,各种损失不计,则输出压力 p2 等于()。A. 0 B. 221 DdpC. 221 dDpD. p15. 图示差动连接回路中, 已知油泵供油量为q,液压缸两腔有效面积为A 1、A 2,且有 A 1 = 2A2,不计各种泄漏,则进入液压缸大腔的流量是()。A.qB.0.5qC.1.5qD.2q题 4 图题 5 图6. 顺序阀在系统中作卸荷阀用时,应选用();作背压阀时,应选用()。A. 内控内泄式B. 内控外泄式C. 外控内泄式D. 外控外泄式7. 图示的调速回路,节流阀处于节流调速工况。不计系统泄漏及溢流阀的调压偏差,则当负载 F 增大时,活塞运动速度v 将()。A. 增大B. 减小C. 基本不变D. 可能增大也可能减小8. 在调速阀旁油路节流调速回路中,调速阀的节流口开度一定,当负载从F1 降到 F2 时,若考虑泵内泄漏变化的因素,液压缸运动速度v()。A. 增加B. 减少C. 不变D. 无法判断9. 在定量泵——变量马达的容积调速回路中,当液压马达所驱动的负载转矩变小时,若不考虑泄漏的影响,则马达转速();泵的输出功率()。A. 增大B. 减小C. 基本不变D. 无法判断10.蓄能器具有下述功能中的()。①补油;②保压;③吸收压力冲击;④滤去油液中的杂质。A. 全部四条B. ①、②、③条C. ①、②条D. 都不具备F v 题 8 图题 7 图vF 二 分析题 (共 20 分)读懂图示液压系统,并回答:1.液压缸进给和退回各有几种速度?(5 分) 2.列出不同速度时的电磁铁动作表。(15 分) 电 磁 铁速度1DT 2DT 3DT 进 给退 回(“+”代表电磁铁带电,“-”代表断电 )1DT 3DT 2DT 退回进给三 看图题 (每小题 2 分,共 20 分)读懂图示的液压系统,完成题① ~ 题 ⑩(每小题只选一个答案) 。① 当元件 4 和 6 同时处于中...
