西子奥的斯OH

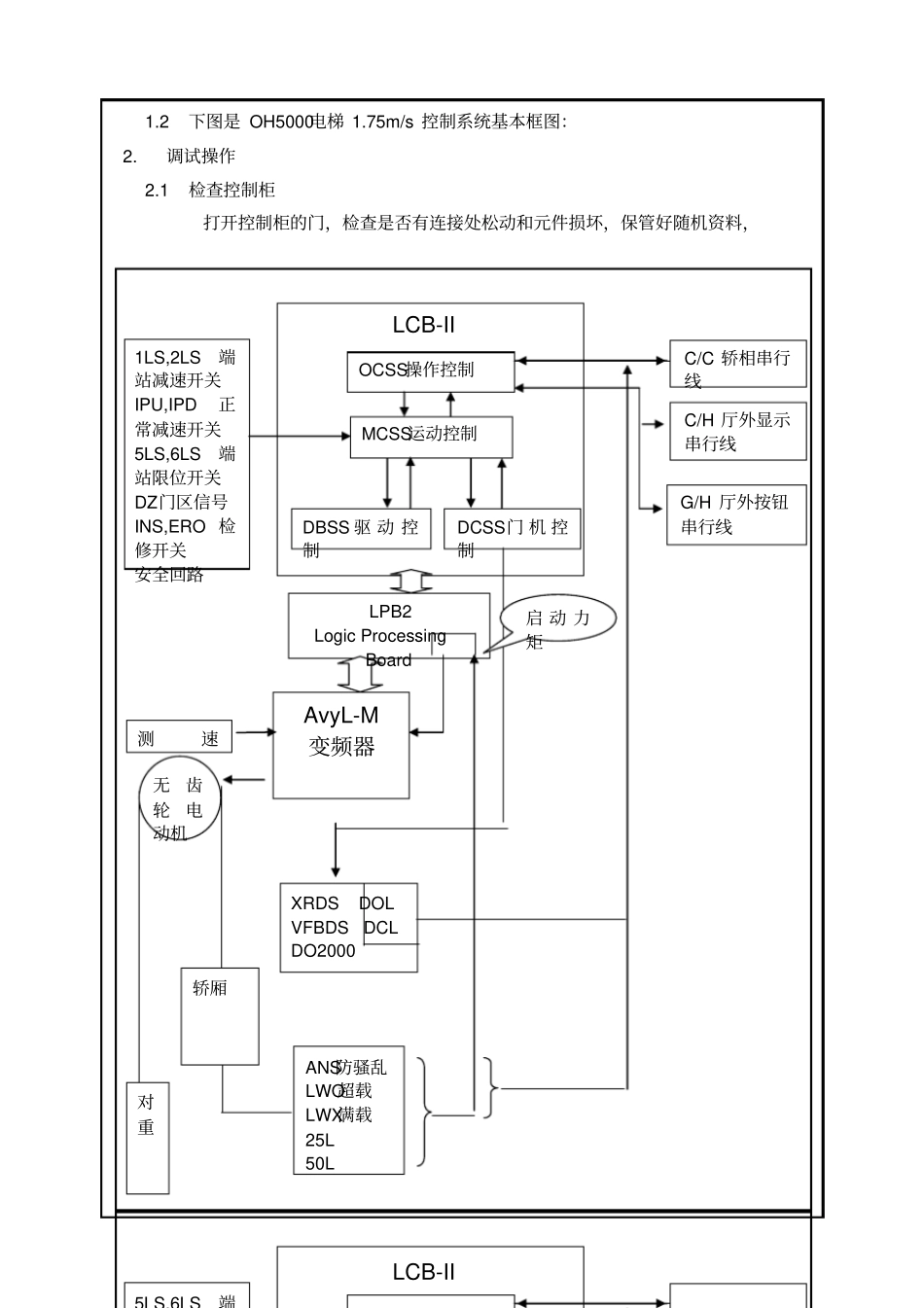

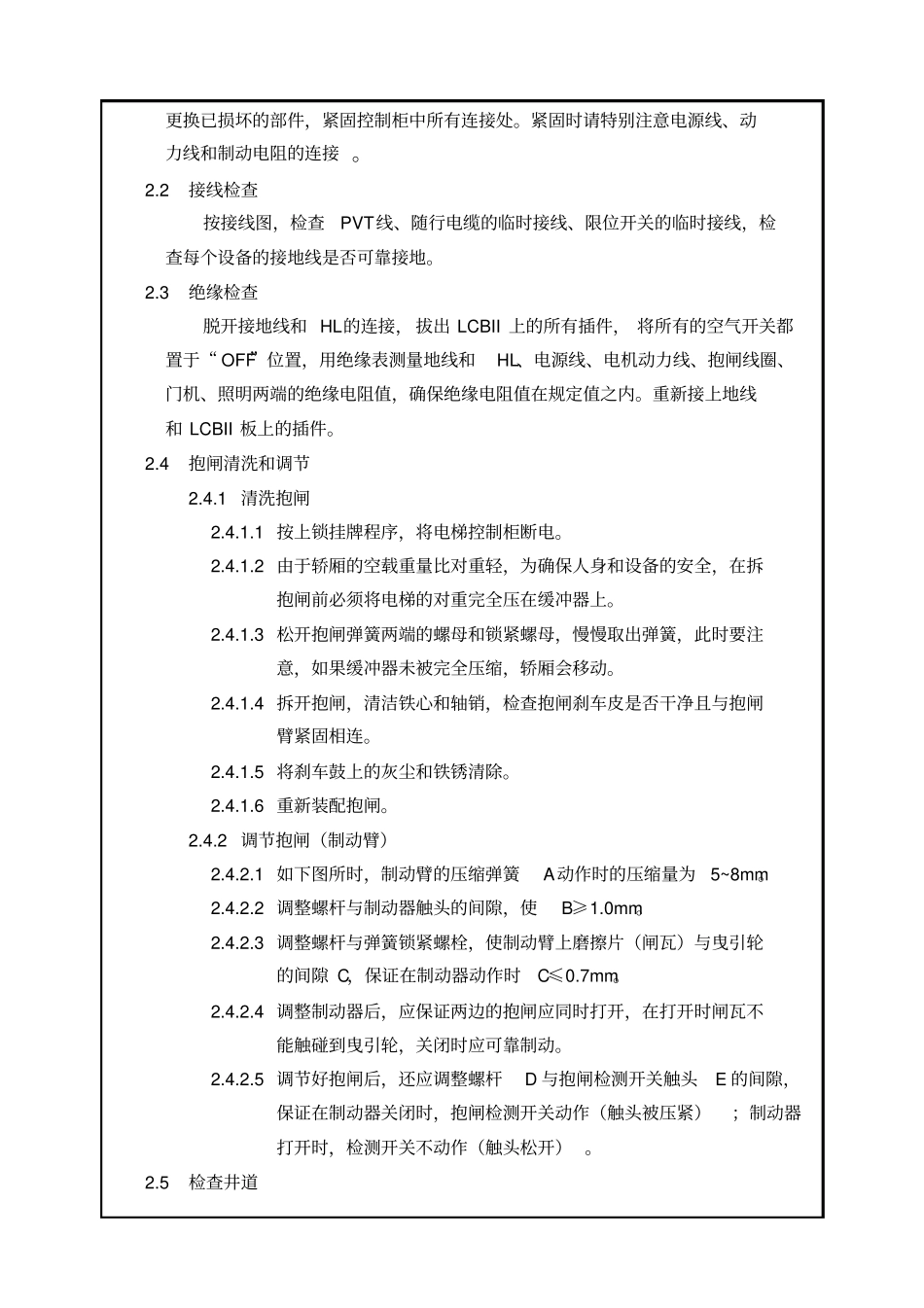

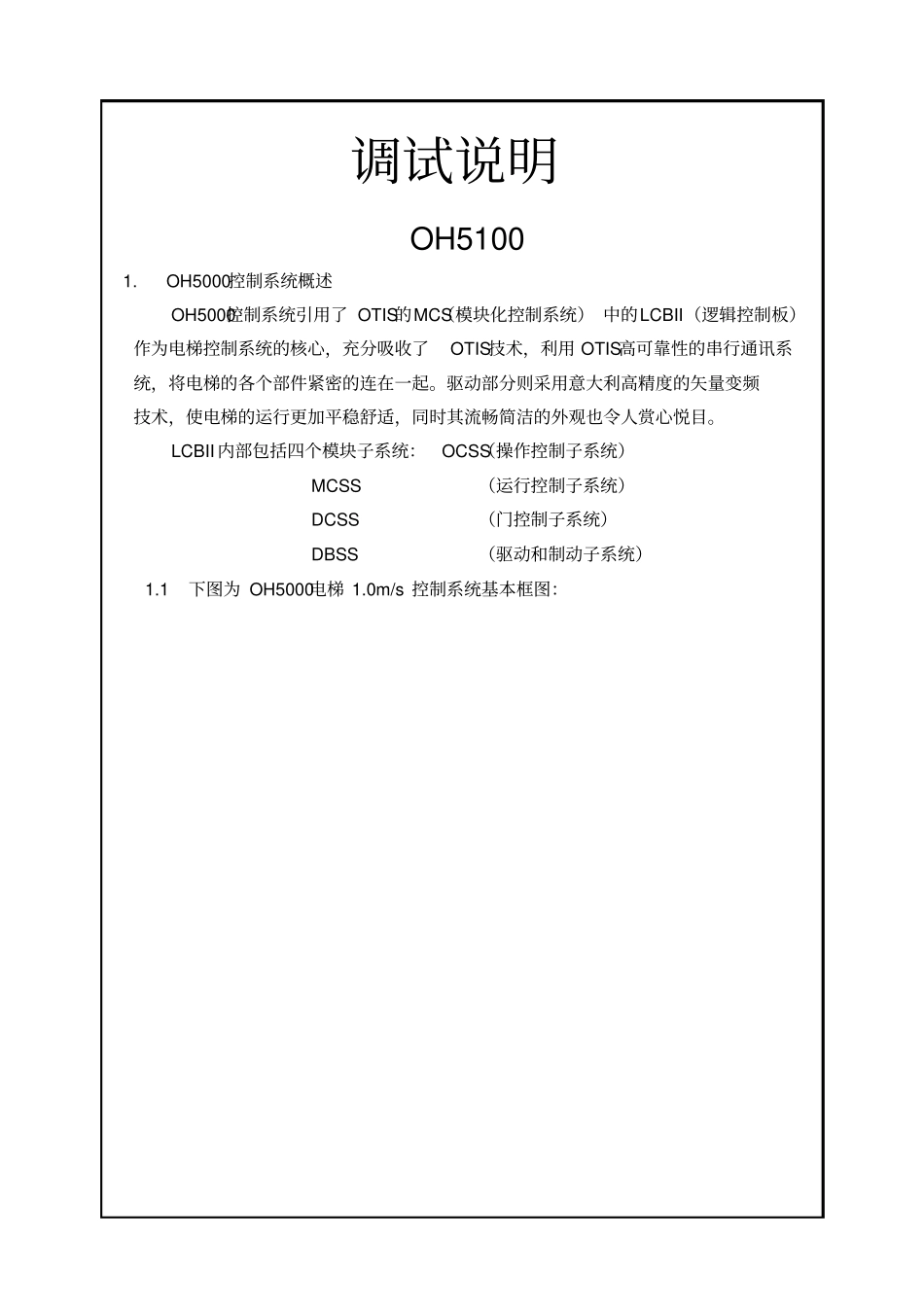

调试说明OH5100 1.OH5000控制系统概述OH5000控制系统引用了 OTIS的MCS（模块化控制系统） 中的LCBII（逻辑控制板）作为电梯控制系统的核心，充分吸收了OTIS技术，利用 OTIS高可靠性的串行通讯系统，将电梯的各个部件紧密的连在一起。驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。LCBII 内部包括四个模块子系统：OCSS（操作控制子系统） MCSS（运行控制子系统） DCSS（门控制子系统） DBSS（驱动和制动子系统）1.1下图为 OH5000电梯 1.0m/s 控制系统基本框图：1.2下图是 OH5000电梯 1.75m/s 控制系统基本框图：2.调试操作2.1检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，LCB-II OCSS 操作控制DBSS 驱 动 控制DCSS门 机 控制MCSS 运动控制C/C 轿相串行线C/H 厅外显示串行线G/H 厅外按钮串行线XRDS DOL VFBDS DCL DO2000 AvyL-M 变频器1LS,2LS 端站减速开关IPU,IPD 正常减速开关5LS,6LS端站限位开关DZ门区信号INS,ERO 检修开关安全回路测速无齿轮电动机对重轿厢ANS防骚乱LWO超载LWX满载25L 50L LPB2 Logic Processing Board 启 动 力矩LCB-II 5LS,6LS端更换已损坏的部件，紧固控制柜中所有连接处。紧固时请特别注意电源线、动力线和制动电阻的连接 。2.2接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。2.3绝缘检查脱开接地线和 HL的连接， 拔出 LCBII 上的所有插件， 将所有的空气开关都置于“ OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内。重新接上地线和 LCBII 板上的插件。2.4抱闸清洗和调节2.4.1 清洗抱闸2.4.1.1 按上锁挂牌程序，将电梯控制柜断电。2.4.1.2 由于轿厢的空载重量比对重轻，为确保人身和设备的安全，在拆抱闸前必须将电梯的对重完全压在缓冲器上。2.4.1.3 松开抱闸弹簧两端的螺母和锁紧螺母，慢慢取出弹簧，此时要注意，如果缓冲器未被完全压缩，轿厢会移动。2.4.1.4 拆开抱闸，清洁铁心和轴销，检查抱闸刹车皮是否干净且与抱闸臂紧固相连。2.4.1.5 将刹车鼓上的灰尘和铁锈清除。2.4.1.6 重新装配抱闸。2.4.2 调节抱闸（制动臂）2.4.2.1 如下图所时，制动臂的压缩弹簧A动作时的压缩量为5~8mm。2.4.2.2 调整螺杆与制动器触...
