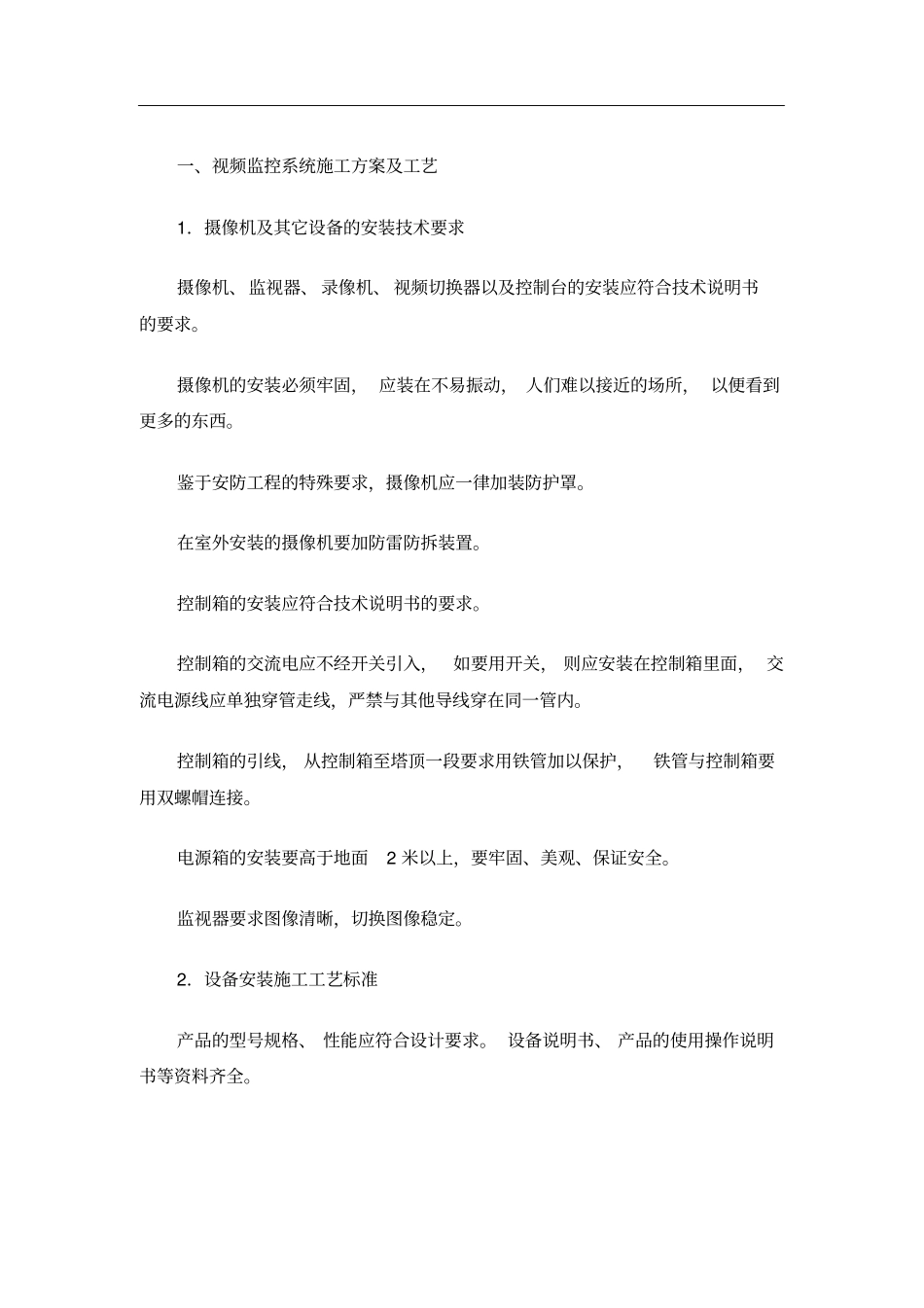

一、视频监控系统施工方案及工艺1．摄像机及其它设备的安装技术要求摄像机、监视器、 录像机、 视频切换器以及控制台的安装应符合技术说明书的要求。摄像机的安装必须牢固， 应装在不易振动， 人们难以接近的场所， 以便看到更多的东西。鉴于安防工程的特殊要求，摄像机应一律加装防护罩。在室外安装的摄像机要加防雷防拆装置。控制箱的安装应符合技术说明书的要求。控制箱的交流电应不经开关引入，如要用开关， 则应安装在控制箱里面， 交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。控制箱的引线， 从控制箱至塔顶一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。电源箱的安装要高于地面2 米以上，要牢固、美观、保证安全。监视器要求图像清晰，切换图像稳定。2．设备安装施工工艺标准产品的型号规格、 性能应符合设计要求。 设备说明书、 产品的使用操作说明书等资料齐全。摄像机电源线与视频线、 信号线不得同管敷设， 只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度， 进行备料和敷设， 避免不必要的接续； 当必须进行接续时应采用专用接插件。尽量采用电缆从机架、 控制台底部引入设备， 此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔 100~200mm空绑一次。在摄像机标准照度下， 监控图象质量和系统技术指标应满足下列要求；图象质量可按 5 级损伤制评定，图象质量不应低于4 级。摄像机的安装应牢靠、稳固。从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。摄像机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。摄像机镜头应从光源方向对准监视目标，并应避免逆光安装； 当需要逆光安装时，应降低监视区域的对比度。监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时， 应加遮光罩遮挡。先对摄像机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。机架安装应竖直平稳，垂直偏差不得超过1%。机架内的设备、部件安装，应在机架定位完毕后并加固后进行，安装在机架内的设备应牢固、端正。系统图象清晰，系统功能符合设计要求，运行检修方便。3．系统设备及系统调试1）设备连接检查目测检查前端各位置摄像机的电源及视频线连线是否正确目测检查前端各位置云台的电源及...
