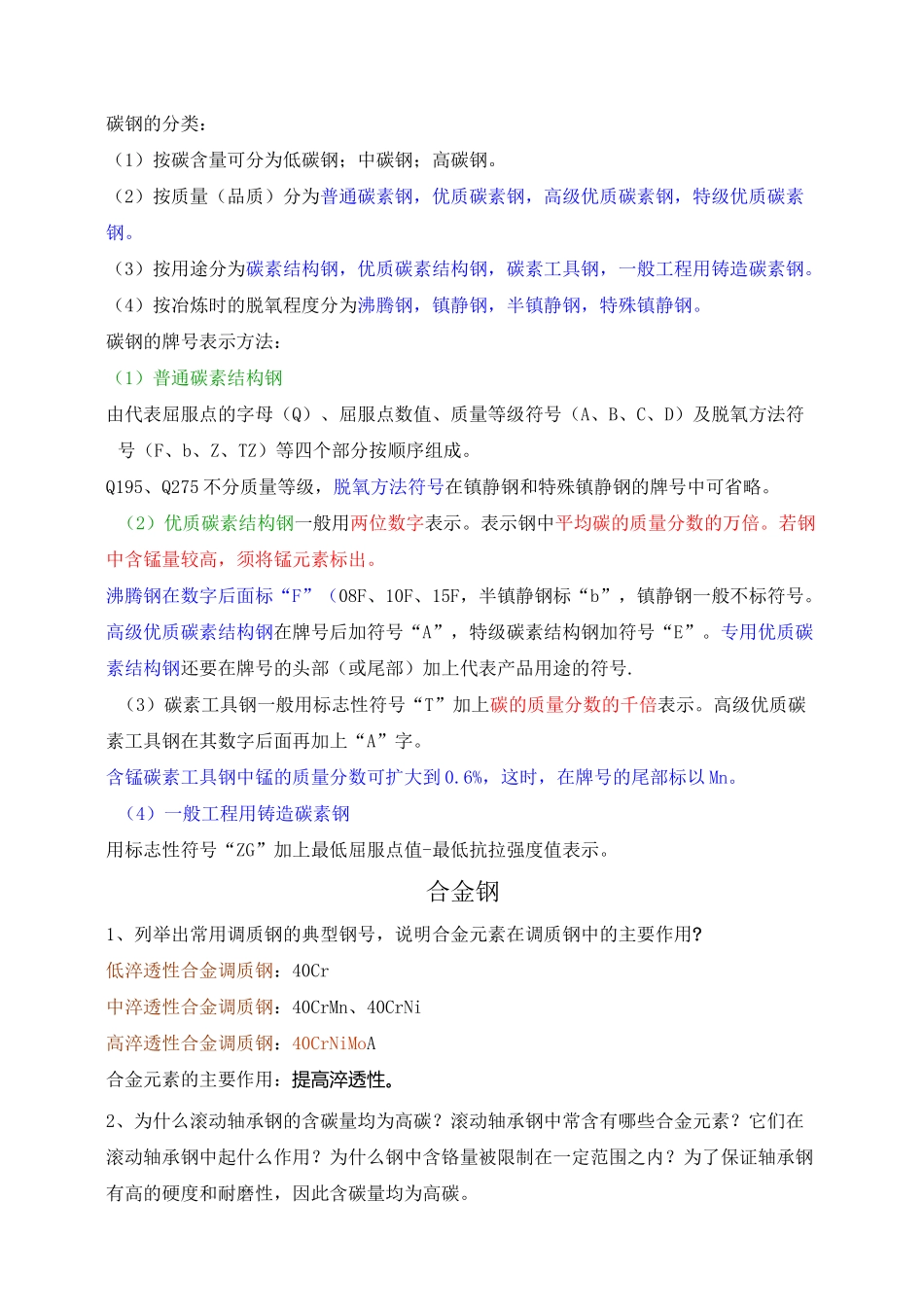

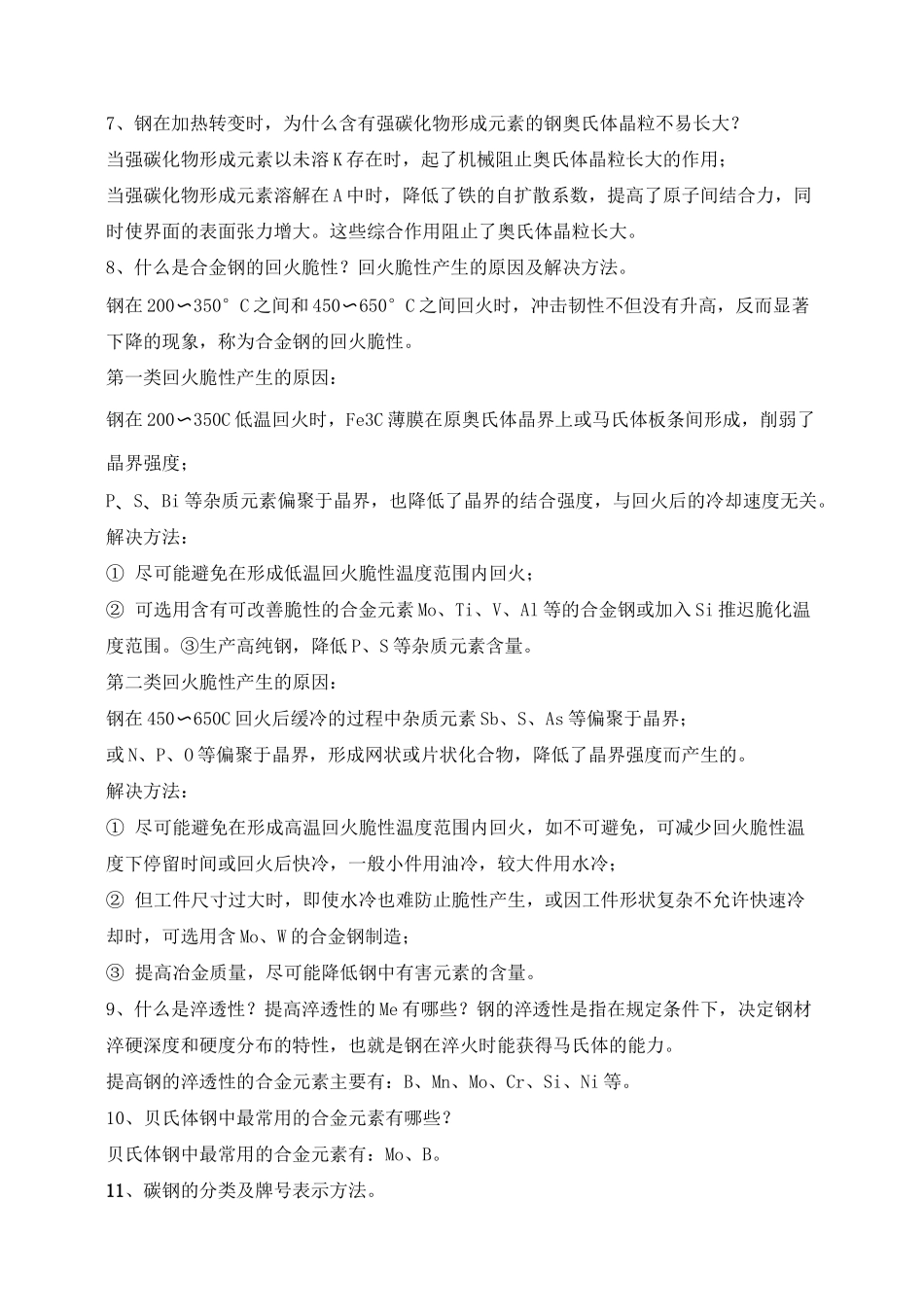

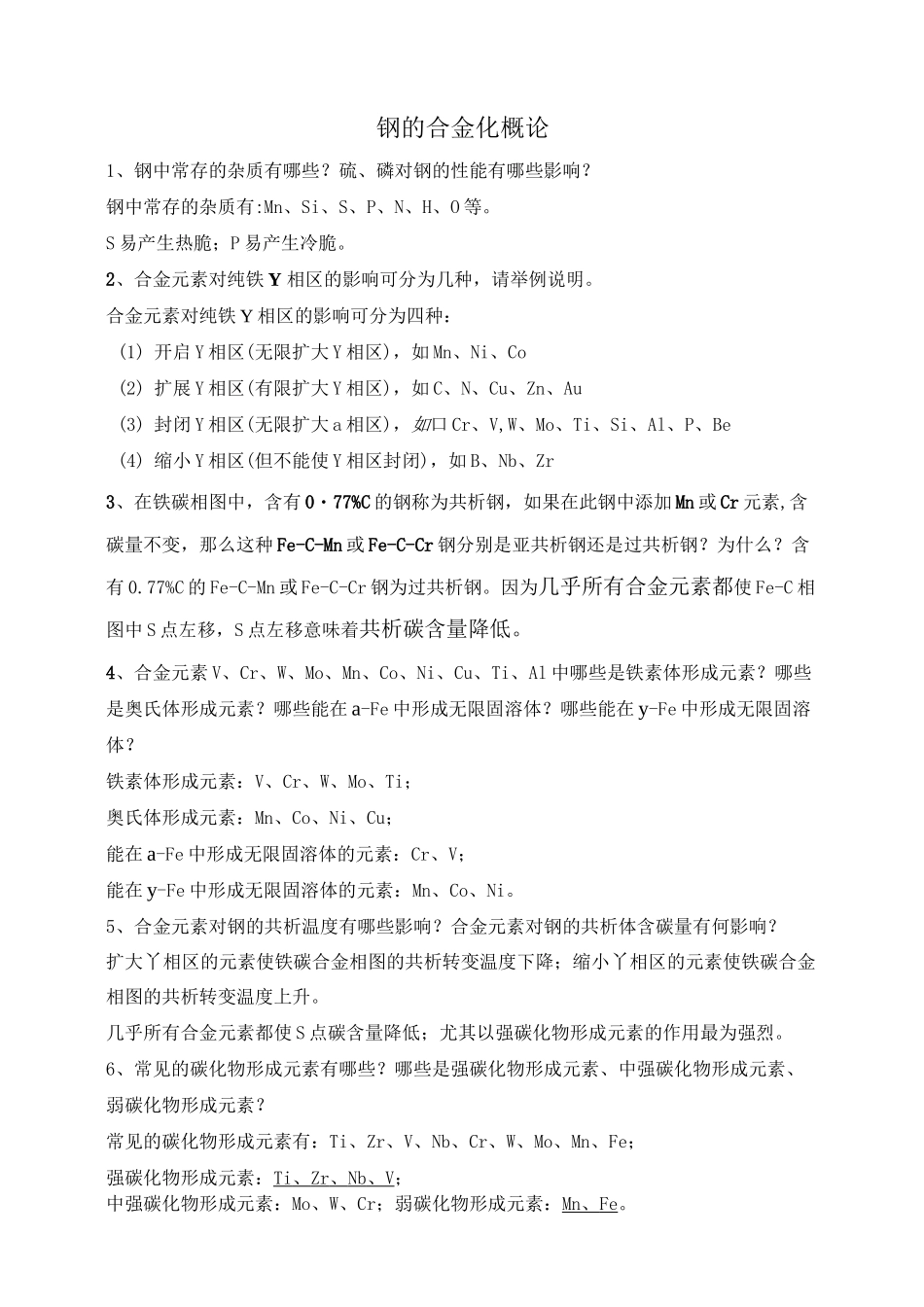

钢的合金化概论1、钢中常存的杂质有哪些？硫、磷对钢的性能有哪些影响？钢中常存的杂质有:Mn、Si、S、P、N、H、O 等。S 易产生热脆；P 易产生冷脆。2、合金元素对纯铁 Y 相区的影响可分为几种，请举例说明。合金元素对纯铁 Y 相区的影响可分为四种：(1) 开启 Y 相区(无限扩大 Y 相区)，如 Mn、Ni、Co(2) 扩展 Y 相区(有限扩大 Y 相区)，如 C、N、Cu、Zn、Au(3) 封闭 Y 相区(无限扩大 a 相区)，如口 Cr、V,W、Mo、Ti、Si、Al、P、Be(4) 缩小 Y 相区(但不能使 Y 相区封闭)，如 B、Nb、Zr3、在铁碳相图中，含有 0・77%C 的钢称为共析钢，如果在此钢中添加 Mn 或 Cr 元素,含碳量不变，那么这种 Fe-C-Mn 或 Fe-C-Cr 钢分别是亚共析钢还是过共析钢？为什么？含有 0.77%C 的 Fe-C-Mn 或 Fe-C-Cr 钢为过共析钢。因为几乎所有合金元素都使 Fe-C 相图中 S 点左移，S 点左移意味着共析碳含量降低。4、合金元素 V、Cr、W、Mo、Mn、Co、Ni、Cu、Ti、Al 中哪些是铁素体形成元素？哪些是奥氏体形成元素？哪些能在 a-Fe 中形成无限固溶体？哪些能在 y-Fe 中形成无限固溶体？铁素体形成元素：V、Cr、W、Mo、Ti；奥氏体形成元素：Mn、Co、Ni、Cu；能在 a-Fe 中形成无限固溶体的元素：Cr、V；能在 y-Fe 中形成无限固溶体的元素：Mn、Co、Ni。5、合金元素对钢的共析温度有哪些影响？合金元素对钢的共析体含碳量有何影响？扩大丫相区的元素使铁碳合金相图的共析转变温度下降；缩小丫相区的元素使铁碳合金相图的共析转变温度上升。几乎所有合金元素都使 S 点碳含量降低；尤其以强碳化物形成元素的作用最为强烈。6、常见的碳化物形成元素有哪些？哪些是强碳化物形成元素、中强碳化物形成元素、弱碳化物形成元素？常见的碳化物形成元素有：Ti、Zr、V、Nb、Cr、W、Mo、Mn、Fe；强碳化物形成元素：Ti 、 Zr 、 Nb 、 V ；中强碳化物形成元素：Mo、W、Cr；弱碳化物形成元素：Mn 、 Fe 。7、钢在加热转变时，为什么含有强碳化物形成元素的钢奥氏体晶粒不易长大？当强碳化物形成元素以未溶 K 存在时，起了机械阻止奥氏体晶粒长大的作用；当强碳化物形成元素溶解在 A 中时，降低了铁的自扩散系数，提高了原子间结合力，同时使界面的表面张力增大。这些综合作用阻止了奥氏体晶粒长大。8、什么是合金钢的回火脆性？回火脆性产生的原因及解决方法。钢在 200〜350°C 之间和 450〜650°C 之间回火...
