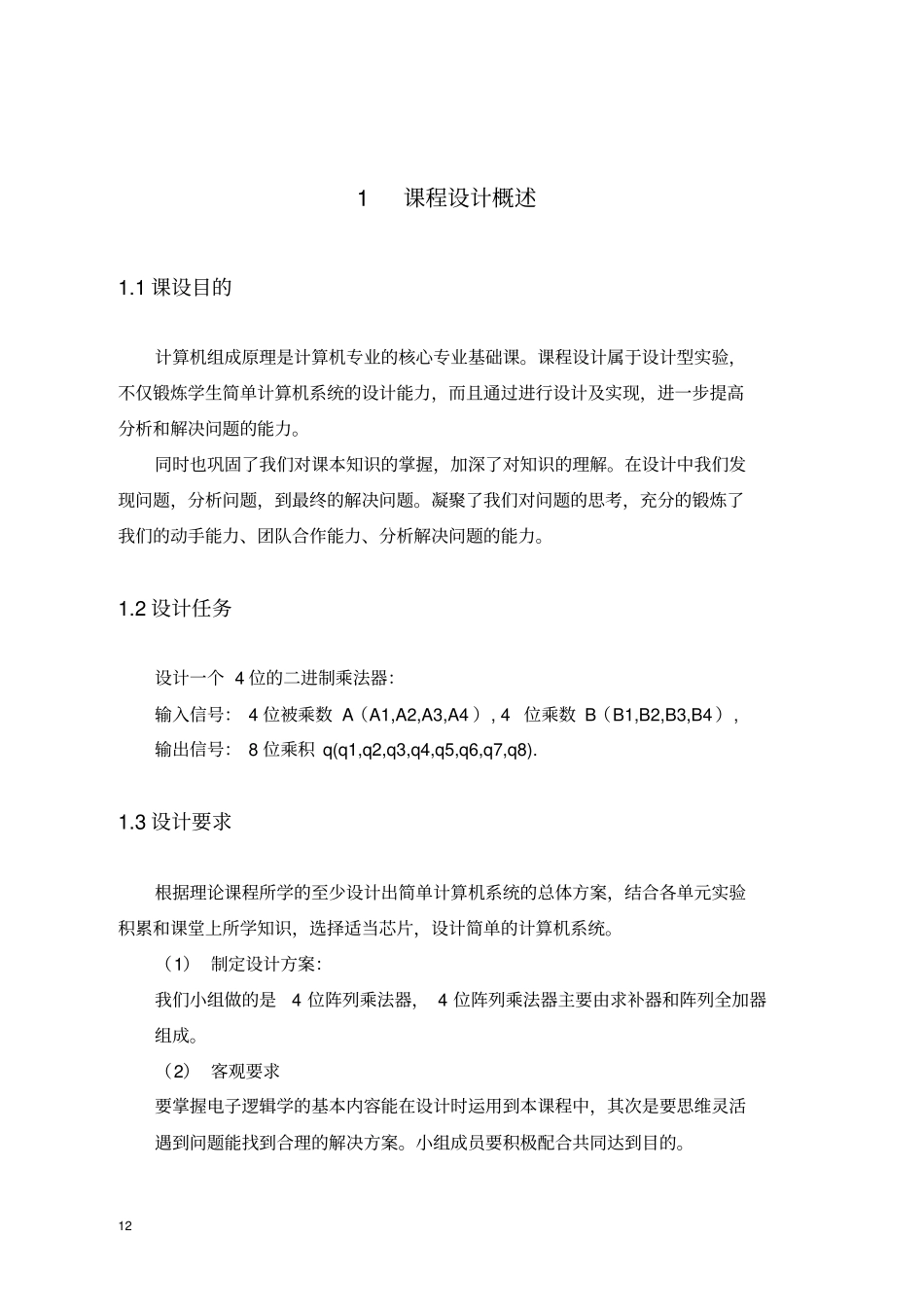

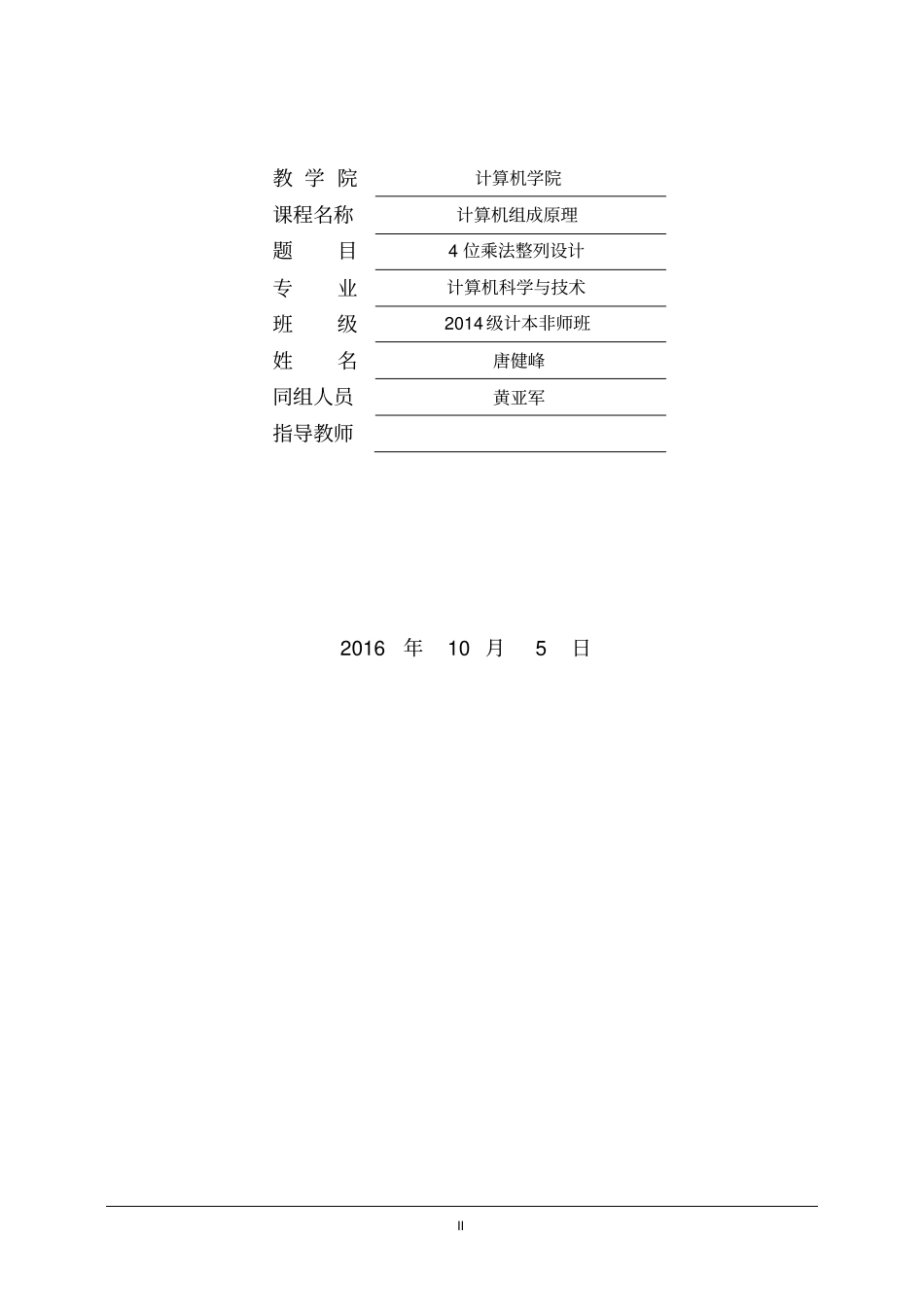

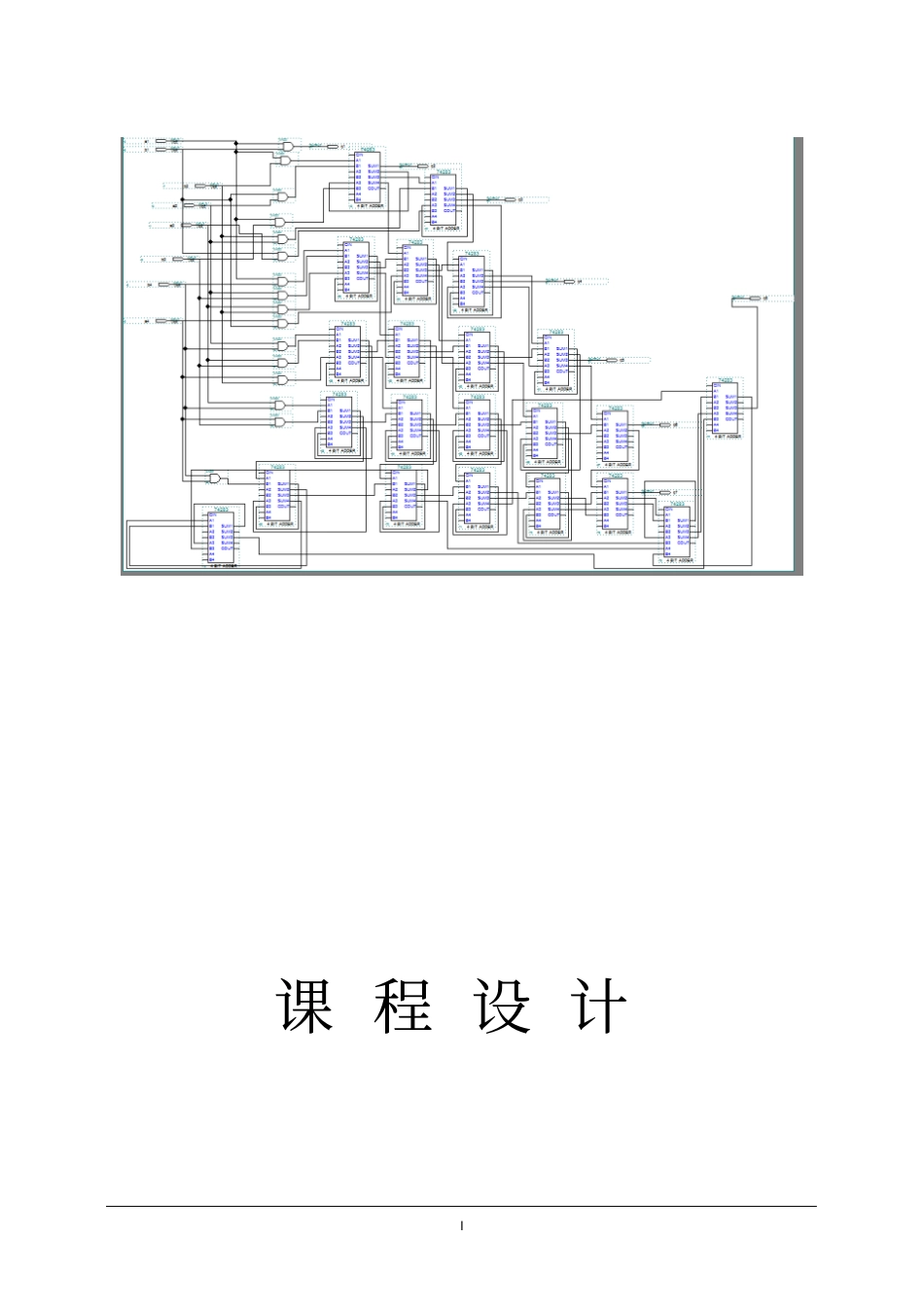

I 课 程 设 计II 教 学 院计算机学院课程名称计算机组成原理题目4 位乘法整列设计专业计算机科学与技术班级2014 级计本非师班姓名唐健峰同组人员黄亚军指导教师2016 年10 月5 日12 1 课程设计概述1.1 课设目的计算机组成原理是计算机专业的核心专业基础课。课程设计属于设计型实验,不仅锻炼学生简单计算机系统的设计能力,而且通过进行设计及实现,进一步提高分析和解决问题的能力。同时也巩固了我们对课本知识的掌握,加深了对知识的理解。在设计中我们发现问题,分析问题,到最终的解决问题。凝聚了我们对问题的思考,充分的锻炼了我们的动手能力、团队合作能力、分析解决问题的能力。1.2 设计任务设计一个 4 位的二进制乘法器:输入信号: 4 位被乘数 A(A1,A2,A3,A4 ), 4 位乘数 B(B1,B2,B3,B4 ), 输出信号: 8 位乘积 q(q1,q2,q3,q4,q5,q6,q7,q8).1.3 设计要求根据理论课程所学的至少设计出简单计算机系统的总体方案,结合各单元实验积累和课堂上所学知识,选择适当芯片,设计简单的计算机系统。(1) 制定设计方案:我们小组做的是4 位阵列乘法器, 4 位阵列乘法器主要由求补器和阵列全加器组成。(2) 客观要求要掌握电子逻辑学的基本内容能在设计时运用到本课程中,其次是要思维灵活遇到问题能找到合理的解决方案。小组成员要积极配合共同达到目的。12 2 实验原理与环境2.11. 实验原理计算机组成原理, 数字逻辑,maxplus2 是现场可编程门阵列, 它是在 PAL、GAL 、CPLD 等可编程器件的基础上进一步发展的产物。它是作为专用集成电路(ASIC)领域中的一种半定制电路而出现的,既解决了定制电路的不足,又克服了原有可编程器件门电路数有限的缺点 。用乘数的每一位去乘被乘数,然后将每一位权值直接去乘被乘数得到部分积,并按位列为一行每一行部分积末位与对应的乘数数位对齐,体现对应数位的权值,将各次部分积求和得到最终的对应数位的权值。2.22. 实验环境2.2.1双击 maxplu2II 软件图标,启动软件(1). 新建工程, flie->new project ....,出现存储路径的选项框,指定项目保存路径并且为工程命名,第三行设置实体名,保持与工程名一致。点击OK 12 (2).原理图输入 (1) 建立图形输入文件在图 1-16 中的 File 菜单的project 项下选择“ New⋯”,出现图 1-18 所示的对话框12 选择“ Graphic Editor file”后,单击“ OK”,出现图 1-19 即可开始建立图...
