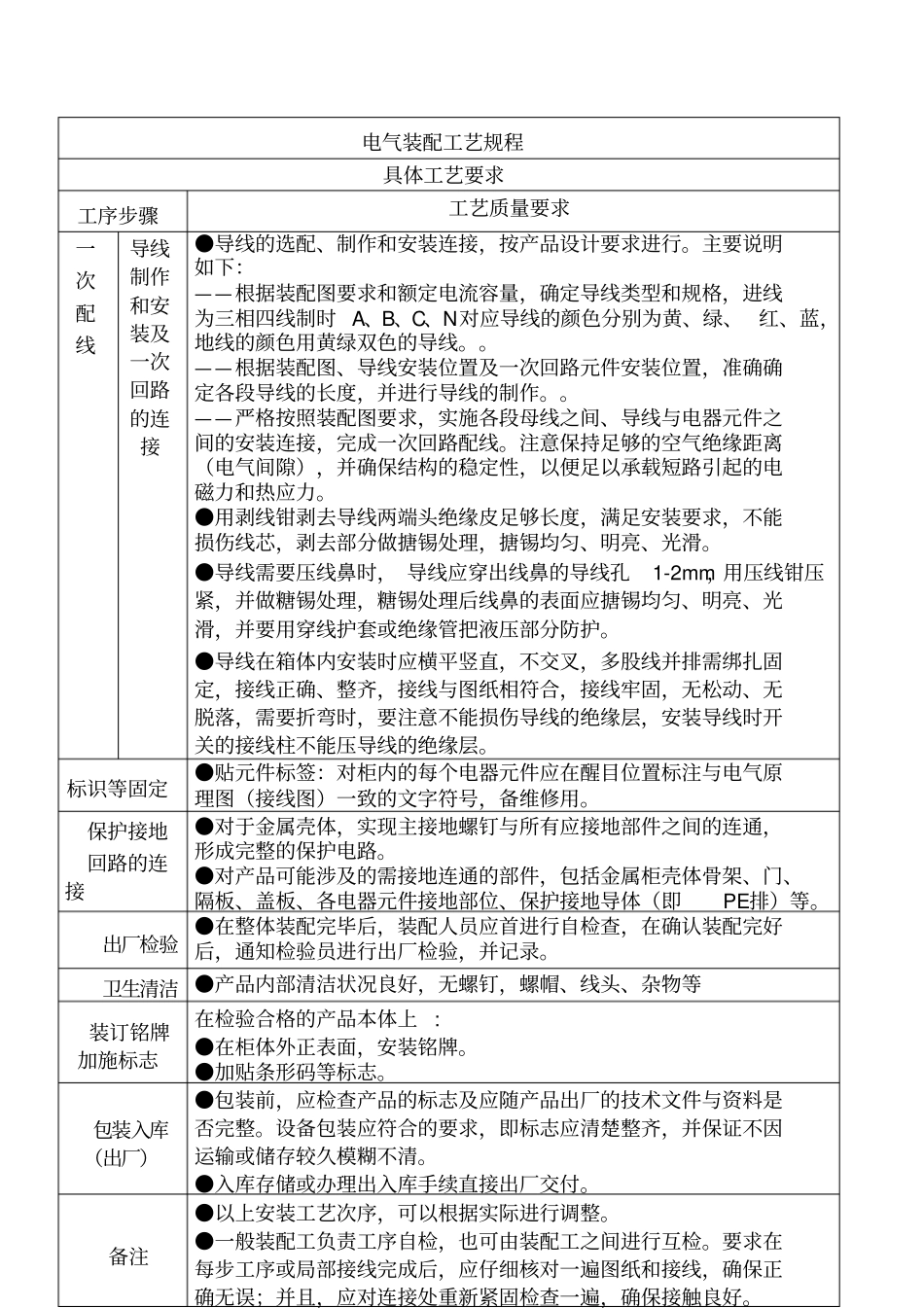

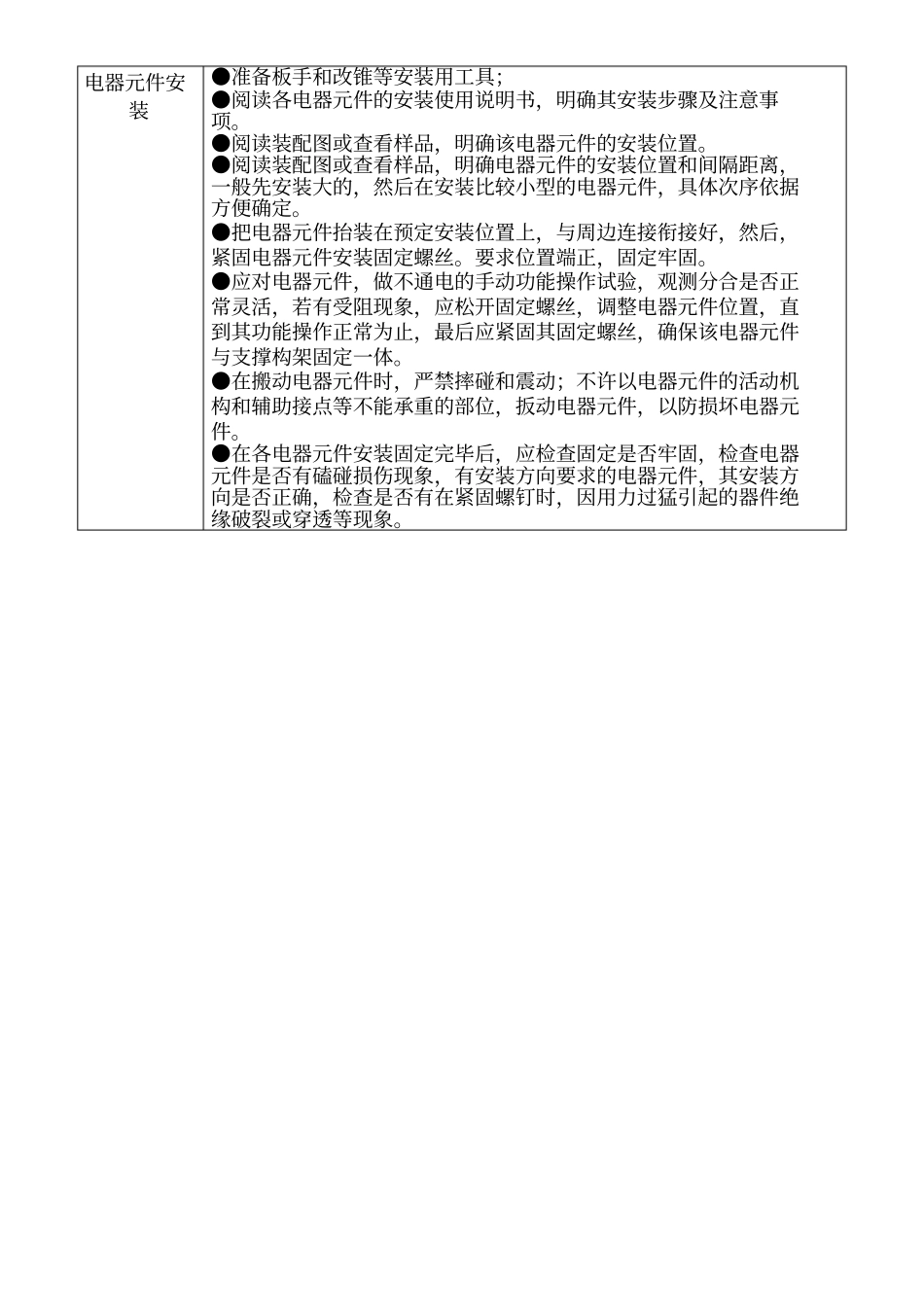

电气装配工艺规程目的为了确保计量箱装配有序、规范，保证装配质量，制定本工艺规程。适用范围适用于计量箱电气装配。工序流程装配前准备——箱体装配——电器件装配———次配线——接地保护电路的连接——出厂检验——卫生清洁——装订铭牌加施标志——包装入库（出厂）工序检验记录一般工序过程自检互检，不作记录。但是，如发现电器元件、绝缘导线和绝缘支撑件的不合格情况，应报告检验员。具体工艺要求工序步骤工艺质量要求装配前准备●熟悉装配图、电气原理图，确定安装工序和次序。有疑问及时报技术人员。●接收柜箱壳体、柜内结构件、安装板等部件，检查其各部件尺寸及开孔等是否与图纸相符合。●领用电器元件、绝缘导线、绝缘支撑件等所需元件和材料，检查器件、绝缘导线、绝缘支撑件的外观有否损伤，其规格型号、电压等级、电流容量等是否与图纸符合。●准备安装用工具。箱体装配●检查箱体箱体外形尺寸是否符合装配图样要求，无破损、扭曲，歪斜、变形等现象。箱门上要有 “有电危险，注意安全 ”及标识、 “国家电网 ”标识及服务热线。字迹要清晰，无歪斜，箱体上要有进出线孔，进出线孔上要有穿线护套。●壳体组装时所用到的标准件螺栓有预紧措施即加装平弹垫的，标准间的松紧以弹垫的平整为依据，弹垫在平整状态表明标准间以紧固，弹垫在弹起状态表明标准间未紧固。●壳体组装时所用到的标准件自攻螺钉螺纹必须完全拧入壳体，盖、门装配平整、无翘角、下坠、晃动等，与框架之间缝隙均匀，防护等级符合要求。●箱体内要有用户安装电表和安装箱体用的标准件。●根据形体的安装方式配制相对应的配件，杆式安装时要配制相对应的抱箍，户外落地安装时箱体要有防雨盖。电器元件安装●准备板手和改锥等安装用工具；●阅读各电器元件的安装使用说明书，明确其安装步骤及注意事项。●阅读装配图或查看样品，明确该电器元件的安装位置。●阅读装配图或查看样品，明确电器元件的安装位置和间隔距离，一般先安装大的，然后在安装比较小型的电器元件，具体次序依据方便确定。●把电器元件抬装在预定安装位置上，与周边连接衔接好，然后，紧固电器元件安装固定螺丝。要求位置端正，固定牢固。●应对电器元件，做不通电的手动功能操作试验，观测分合是否正常灵活，若有受阻现象，应松开固定螺丝，调整电器元件位置，直到其功能操作正常为止，最后应紧固其固定螺丝，确保该电器元件与支撑构架固定一体。●在搬动电器元件时，严禁摔碰和震动；不...
